Serie 2C para señal multicanal compacta
La serie 2C reúne varias señales en una conexión metálica push-pull compacta para instrumentos, sensores y equipos portátiles con espacio limitado.
Serie 2C de un vistazo
Señales multicanal
Terminación y pinout según proyecto
Carcasa metálica
Carcasa circular compacta
Push-Pull
Conexión con enclavamiento automático
Cable y equipo
Versiones de conector y receptáculo
RESUMEN DEL PRODUCTO
Conectores y receptáculos de equipo
Las entradas muestran versiones documentadas. Los códigos A31A identifican imágenes o variantes, no referencias de producción confirmadas. La asignación al pedido se revisa por separado.

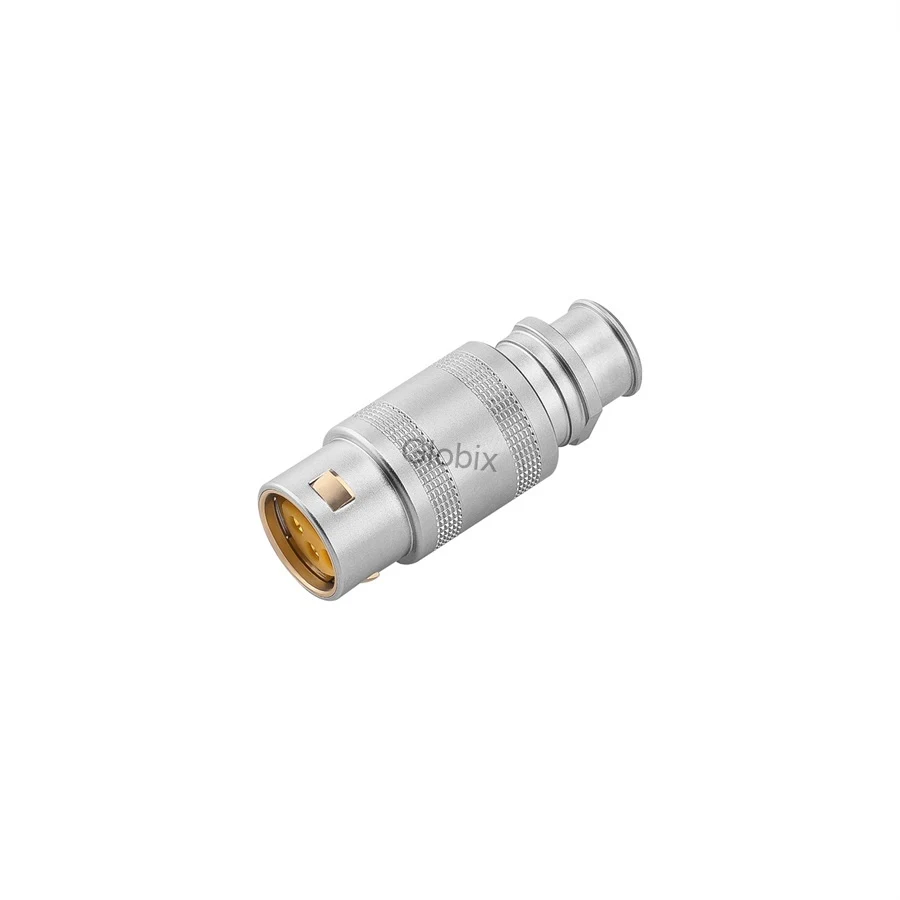

Conector macho
Versiones de cable documentadas de la serie 2C.

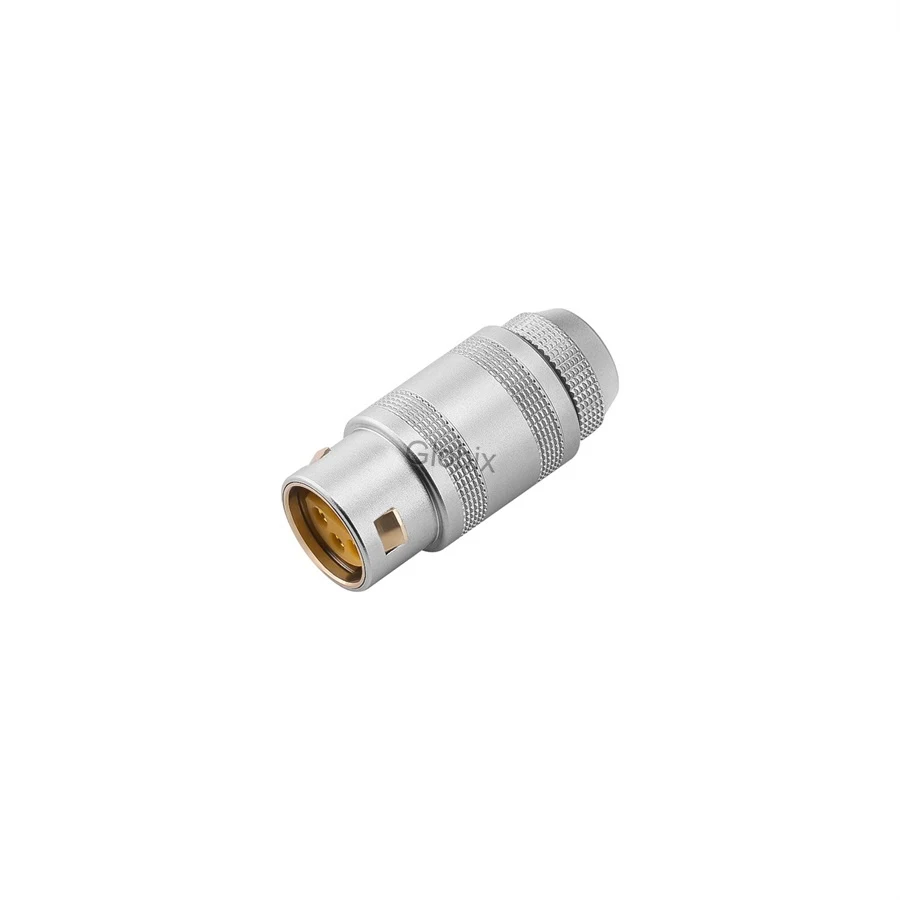

GB-2C Variant A31A4274
Versión de cable para varias señales en espacio limitado.

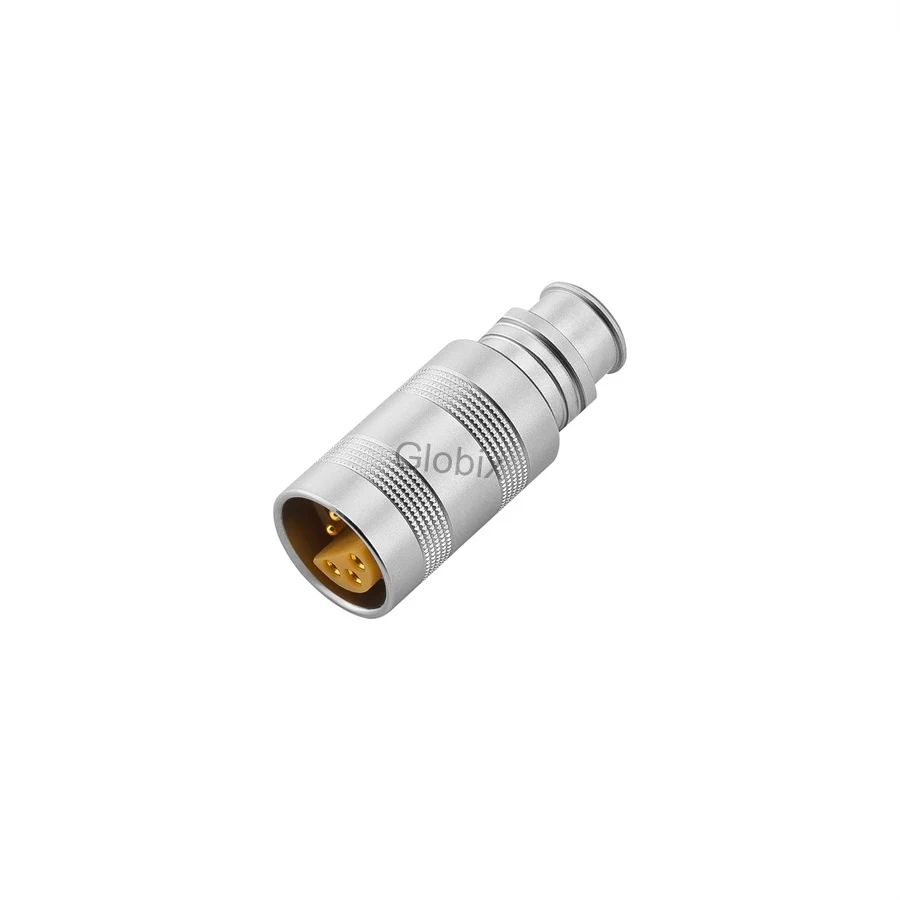

GB-2C Variant A31A4275
Versión de cable para varias señales en espacio limitado.

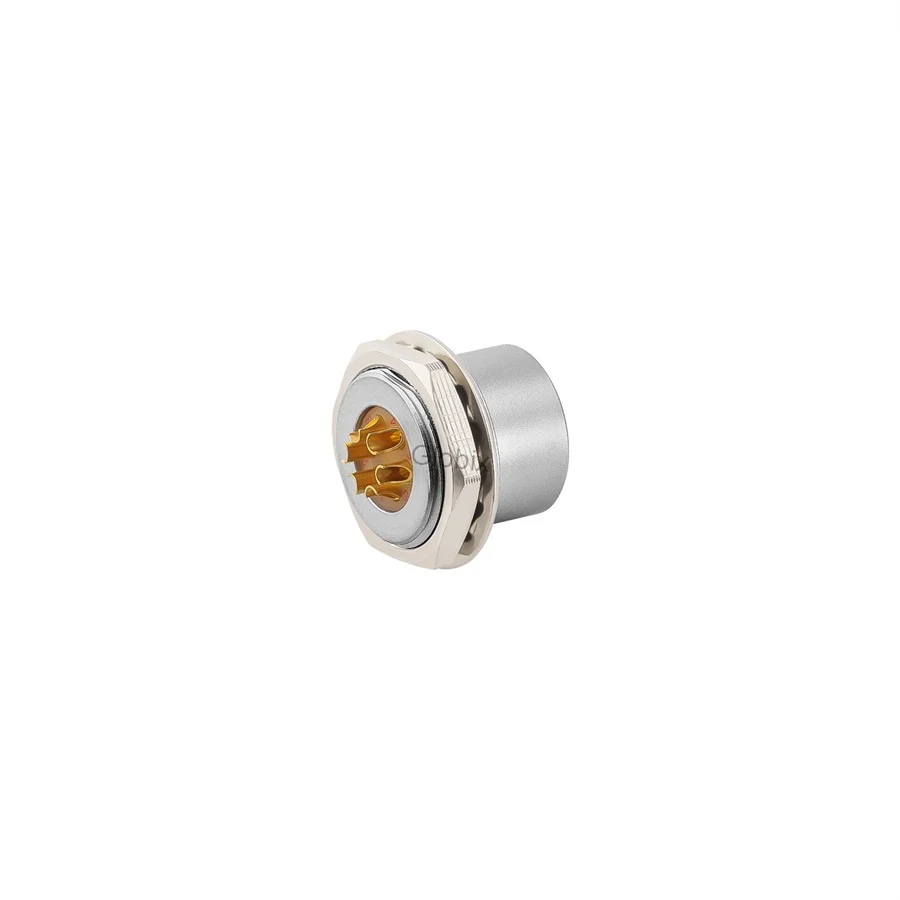

GB-2C Variant A31A4277
Versión de cable para varias señales en espacio limitado.
GB-2C Variant A31A4278
Versión de cable para varias señales en espacio limitado.

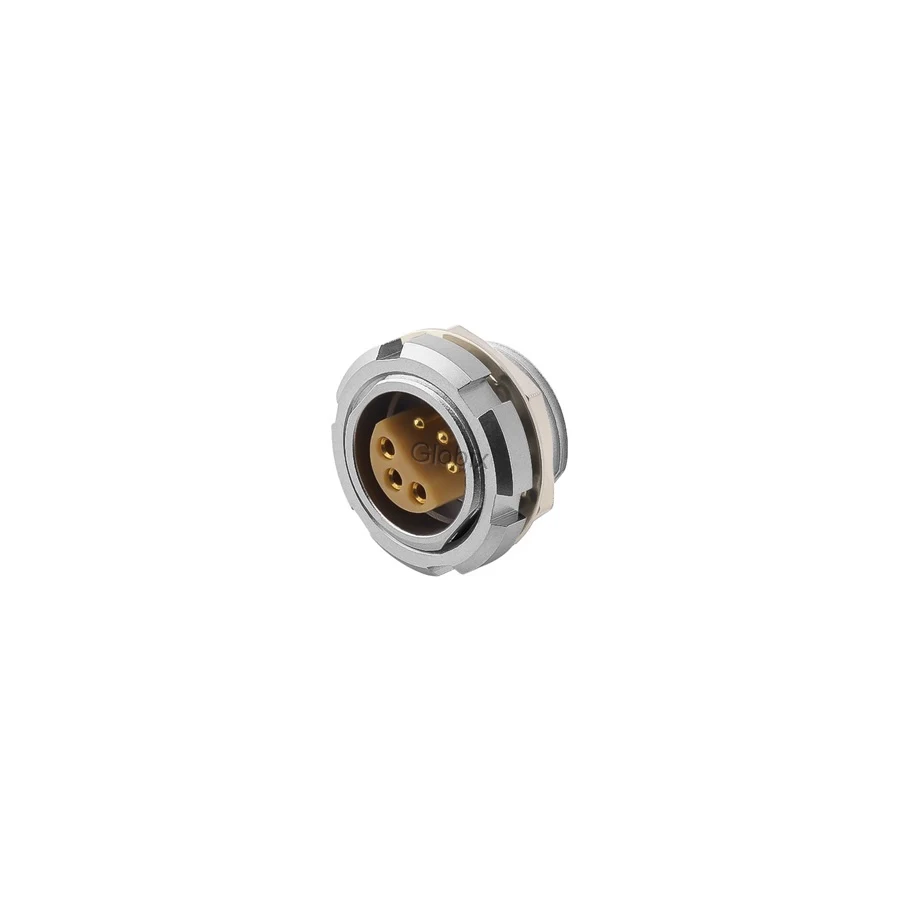

GB-2C Variant A31A4279
Versión de cable para varias señales en espacio limitado.

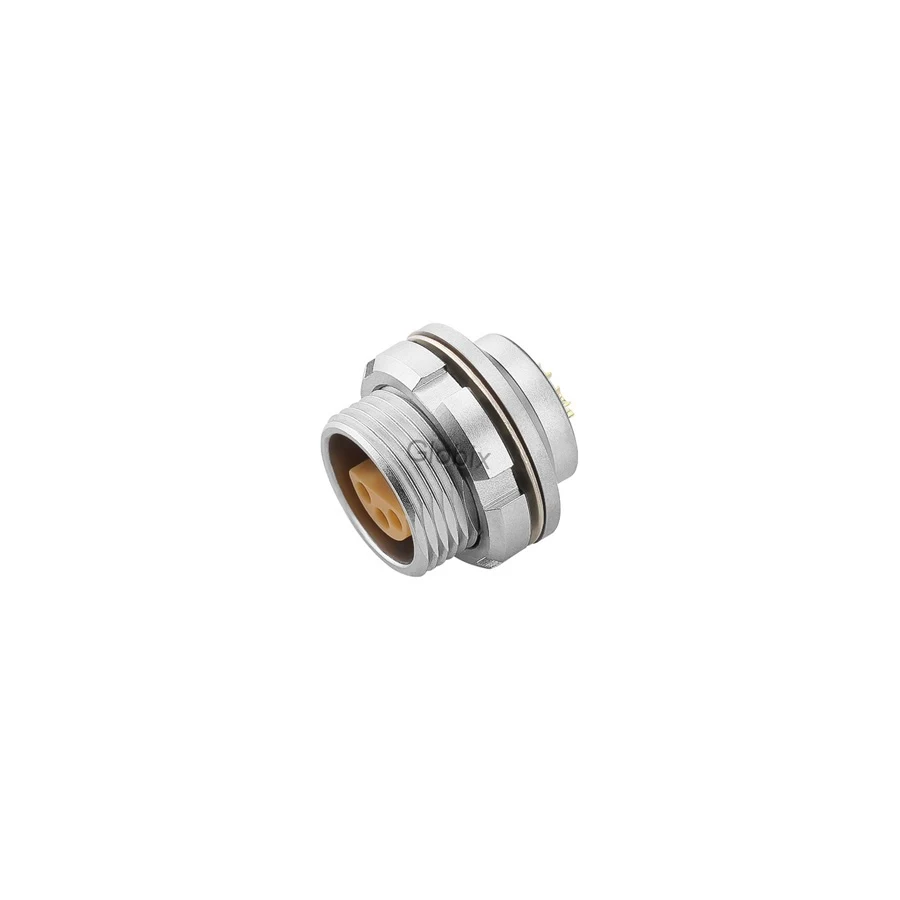

GB-2C Variant A31A4280
Versión de cable para varias señales en espacio limitado.

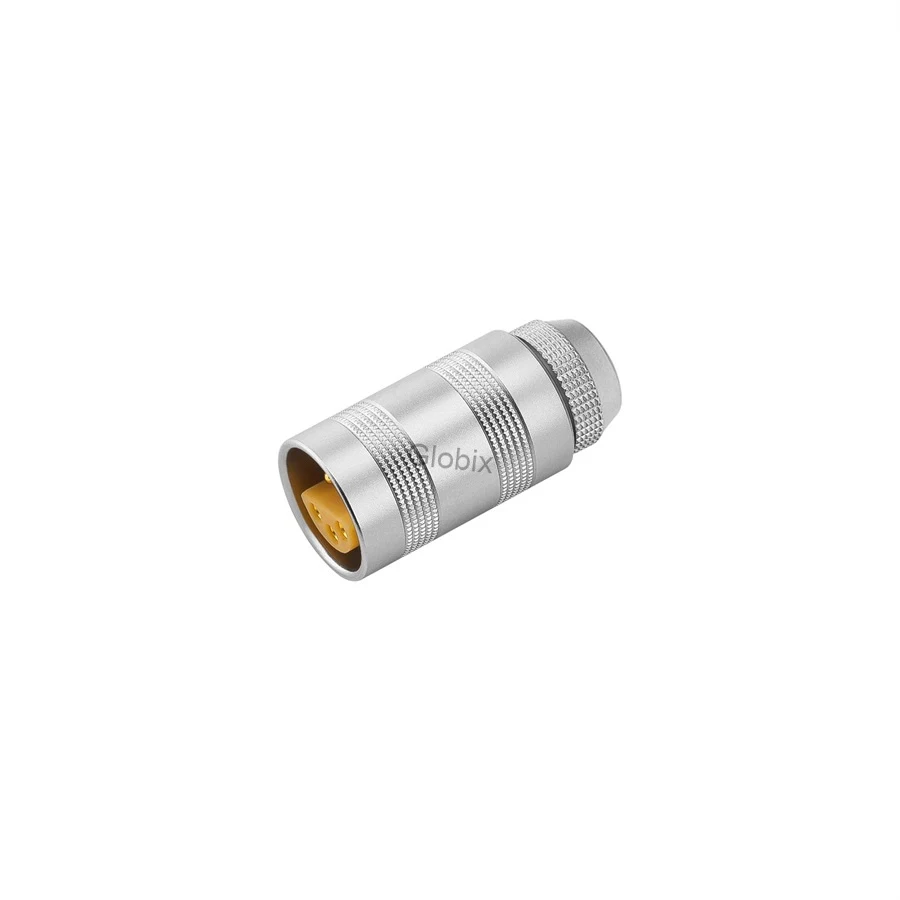

GB-2C Variant A31A4284
Versión de cable para varias señales en espacio limitado.
Receptáculos de equipo
Versiones de equipo documentadas de la serie 2C.

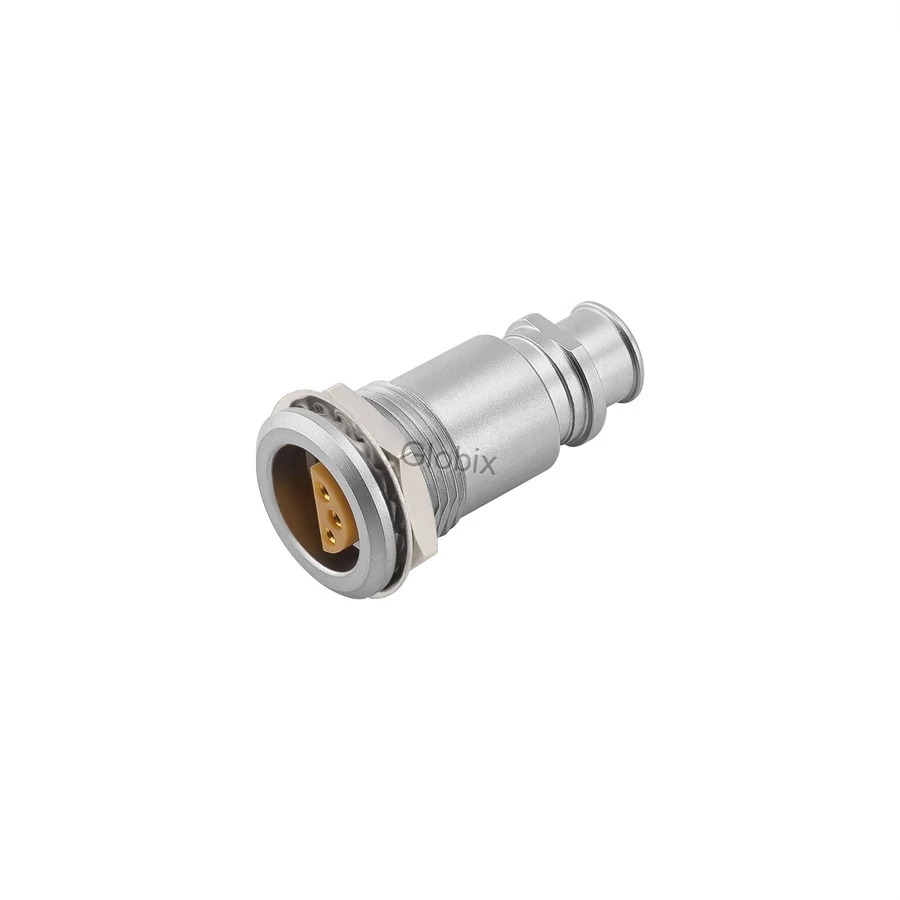

GB-2C Variant A31A4276
Versión de equipo para señal multicanal compacta.
GB-2C Variant A31A4283
Versión de equipo para señal multicanal compacta.
VARIANTES Y FORMATOS
Cómo seleccionar la configuración
Seleccione por interfaz, circuitos y montaje. Las imágenes y los ejemplos de pedido ayudan a describir la consulta; el plano confirmado define el suministro.
Preparar la lista de canales
Enumere cada señal, alimentación y contacto sin uso en el pinout. La orientación multicanal no confirma una cantidad concreta de contactos ni una densidad superior a otra serie.
Validar ambas mitades
Elija formato de cable o equipo y tipo de contacto. Los identificadores A31A son referencias de imagen o variante, no códigos completos; solicite plano y disposición del inserto antes de aprobar la pareja.
Integrar el mazo de conductores
Facilite sección, diámetro exterior, pantalla y espacio tras el panel. Compruebe que el recorrido permite terminar los conductores y accionar el cierre sin cargar la salida del cable.
RESUMEN TÉCNICO
Datos técnicos
| Tipo de conexión | Conexión push-pull con enclavamiento automático |
|---|---|
| Forma de carcasa | Carcasa circular metálica compacta |
| Función de la señal | Señal multicanal en formato compacto |
| Funciones de conexión | Conector de cable, versión con protección y conexión de equipo |
| Diseño del apantallamiento | La carcasa metálica admite pantalla; defina pantalla del cable y tierra conjuntamente |
| Material de carcasa | Latón cromado según la documentación de serie |
| Material de contactos | Aleación de cobre dorada |
| Aislante | PPS |
| Resistencia de contacto | Referencia típica ≤ 5 mΩ; depende del contacto y del ensayo |
| Resistencia de aislamiento | Referencia típica ≥ 5.000 MΩ; depende del inserto y del entorno |
| ciclos de conexión | Referencia típica de serie: más de 5.000 ciclos; la vida real depende de manipulación, limpieza y uso. |
| Temperatura de funcionamiento | Intervalo típico de referencia: −55 °C a +125 °C; el cable y la aplicación pueden limitarlo. |
La documentación inglesa cita referencias típicas, no valores garantizados para cada variante. Confirme valores eléctricos, ensayos, protección y temperatura con la configuración y el plano del proyecto. Para humedad o limpieza, describa las condiciones y solicite confirmación del modelo; no se atribuye un grado IP a partir de la carcasa metálica.
REFERENCIA DE PEDIDO
Interpretar la referencia de pedido
Tres ejemplos explican la denominación y función. No forman una matriz completa ni se asignan automáticamente a una imagen.
Conector para cable – ejemplo documentado
GB-2C-TGG.12C.312.CLADConector con protección de cable: ejemplo documentado
GB-2C-TGG(Z).12C.312.CLAD72ZReceptáculo de equipo: ejemplo documentado
GB-2C-ZGG.12C.312.CLLGB / 2C | Prefijo GLOBIX y código de serie |
|---|---|
TGG / TGG(Z) / ZGG | Conector de cable / versión con protección / receptáculo de equipo |
12C | Código de tamaño o interfaz solo del ejemplo documentado |
312 | Código de disposición de contactos del ejemplo; no se deduce aquí la cantidad de contactos. |
CLAD / CLL / CLAD72Z | Campos de terminación, pinza y accesorios |
Los ejemplos no definen todo el intervalo de tamaños o contactos. Confirme el código final con interfaz, pinout y cable.
APLICACIONES
Conexiones de señal para equipos e instrumentos
Se describen instrumentos, sensores, controles industriales y equipos médicos o portátiles. Las imágenes ilustran sectores, no proyectos confirmados ni aprobaciones de equipos.

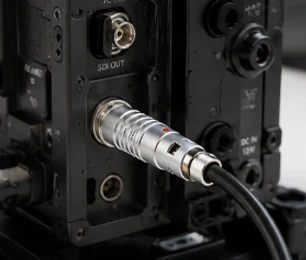

Equipos especializados
Interfaces compactas para instrumentos y equipos portátiles.

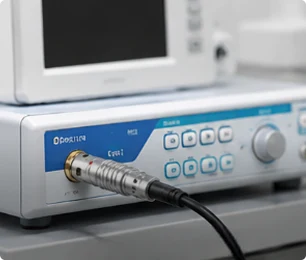

Equipos médicos
Conexiones para diagnóstico compacto; confirme configuración e idoneidad para el proyecto.

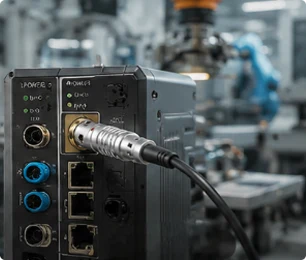

Automatización industrial
Señal para sensores, controles y módulos compactos.

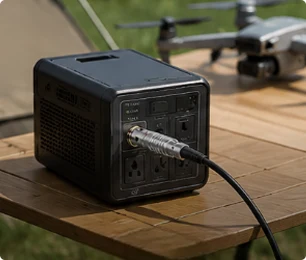

Instrumentos y equipos especializados
Conexiones de equipo y señal mantenibles para medida y ensayo.
MONTAJE DE CABLES
Definir cable y conexión de señal
Para el cable montado, indique señales, pinout, longitud, diámetro, pantalla y protección. Añada interfaz complementaria y espacio.
Consultar montaje de cablesPreguntas sobre la serie 2C
¿Qué configuración necesita mi equipo?
Parta de la conexión de cable o equipo, interfaz y espacio. Señales y cable permiten continuar la selección.
¿Qué contactos y tamaños puedo seleccionar?
La combinación se confirma según contactos e interfaz. Los ejemplos de pedido no son una lista completa de opciones.
¿Cómo se relaciona la imagen con la referencia de pedido?
Los códigos A31A identifican imágenes o variantes de la documentación, no referencias de producción. Envíe la vista elegida junto con la interfaz y el pinout; no se asigna automáticamente a TGG o ZGG.
¿Cuándo conviene añadir protección al cable?
Si el cable se mueve o manipula con frecuencia, revise su salida. La configuración TGG(Z) ofrece una opción documentada.
¿Qué datos necesita la consulta?
Indique aplicación, señales, contactos, interfaz, cable y cantidad. Adjunte plano o fotografía.
SOLICITUD DE PRESUPUESTO
Seleccionar la conexión de la serie 2C
Envíe aplicación, referencia o plano de ambas mitades, contactos y pinout, corriente y tensión por circuito, espacio y entorno. Añada diámetro exterior y sección del cable, longitud si necesita un conjunto, pantalla, cantidad y requisitos especiales. Indique los datos pendientes para revisarlos antes de aprobar el modelo.
Consultar Serie 2C Resumen de conectores circularesGuías y familias relacionadas
La serie C permite estudiar otras variantes de integración de señal; E documenta conexiones de señal y pequeña potencia. El nombre 2C no significa conexión coaxial. Para combinar señal eléctrica y coaxial, consulte los productos híbridos documentados.
Para definir ambos extremos, longitud y pinout, consulte el montaje de cables a medida.
Compare familias en las guías de selección. Los datos y las configuraciones de esta página corresponden a la serie del producto.
