GB-HY-TGG
Conector híbrido recto de cable con cierre push-pull para señal y coaxial.
GLOBIX / SERIE HÍBRIDA
Conectores híbridos de señal y coaxial
Los conectores circulares híbridos integran contactos eléctricos de baja tensión y coaxial. Permiten definir y montar ambas conexiones para el equipo.
Serie híbrida de un vistazo
Contactos mixtos
Baja tensión y coaxial en una interfaz
6+1 / 8+1 / 10+1
Configuraciones de contactos documentadas
Push-Pull
Conector de cable con enclavamiento
Conectores y receptáculos de equipo
Cuatro conectores y cuatro receptáculos como selección de versiones
TAMAÑOS Y CONTACTOS
Configuraciones de contactos y tamaños
00B0B1B2B3B4B
6+1
6 contactos eléctricos + 1 contacto coaxial
8+1
8 contactos eléctricos + 1 contacto coaxial
10+1
10 contactos eléctricos + 1 contacto coaxial
La documentación híbrida enumera 00B, 0B, 1B, 2B, 3B y 4B. Confirme cada combinación de tamaño, contactos y formato; no es una matriz completa de SKU.
RESUMEN DEL PRODUCTO
Conectores y receptáculos de equipo
Ocho versiones documentadas incluyen conectores híbridos y receptáculos. No representan todo el catálogo. El acoplamiento se confirma por configuración.

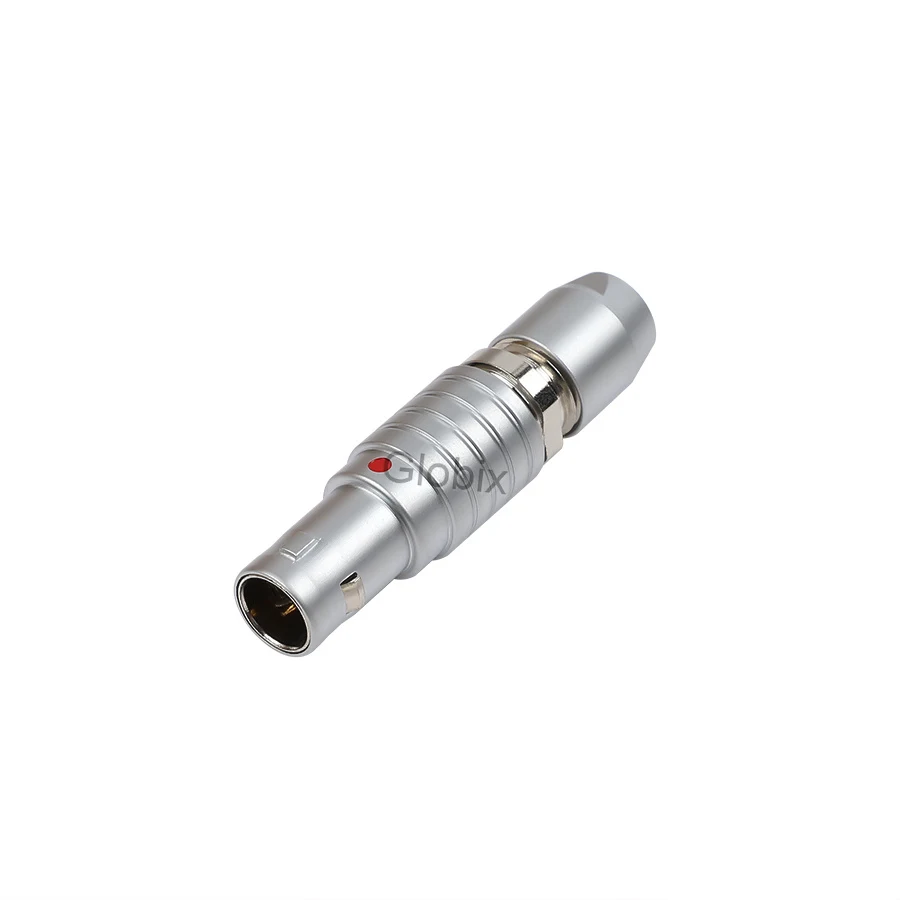

Conector macho
Conectores híbridos push-pull rectos con distintas terminaciones de cable y opciones de codificación.

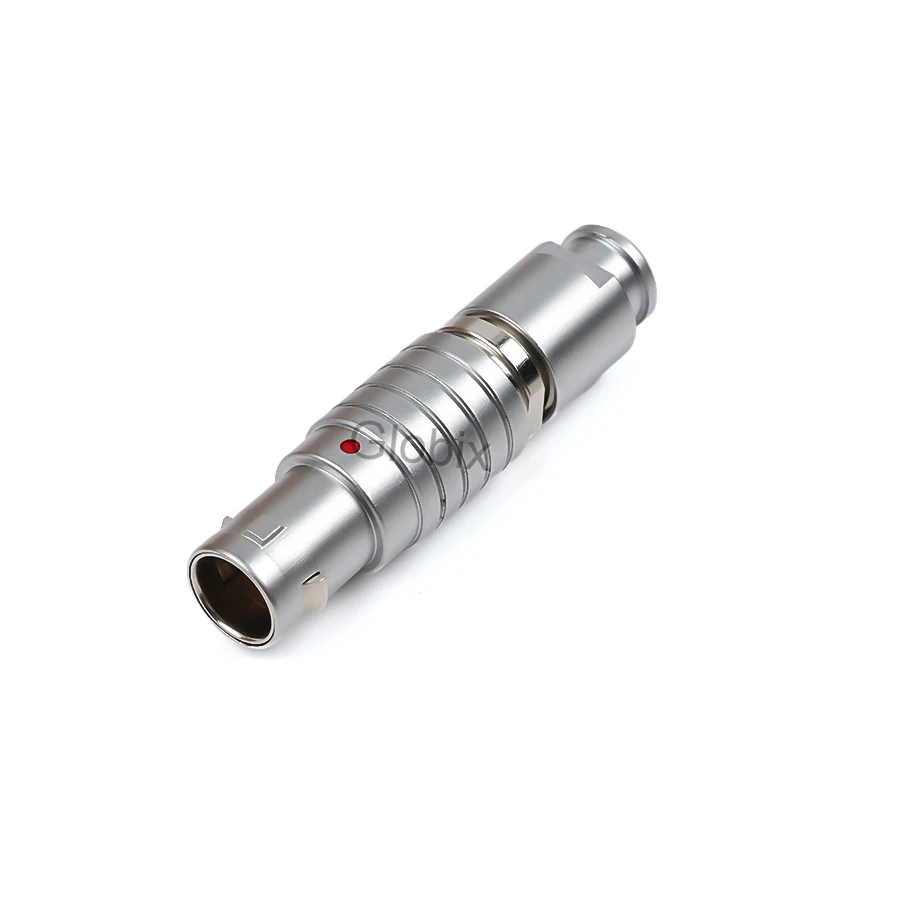

GB-HY-TGG(Z)
Conector recto preparado para protección contra flexión opcional.

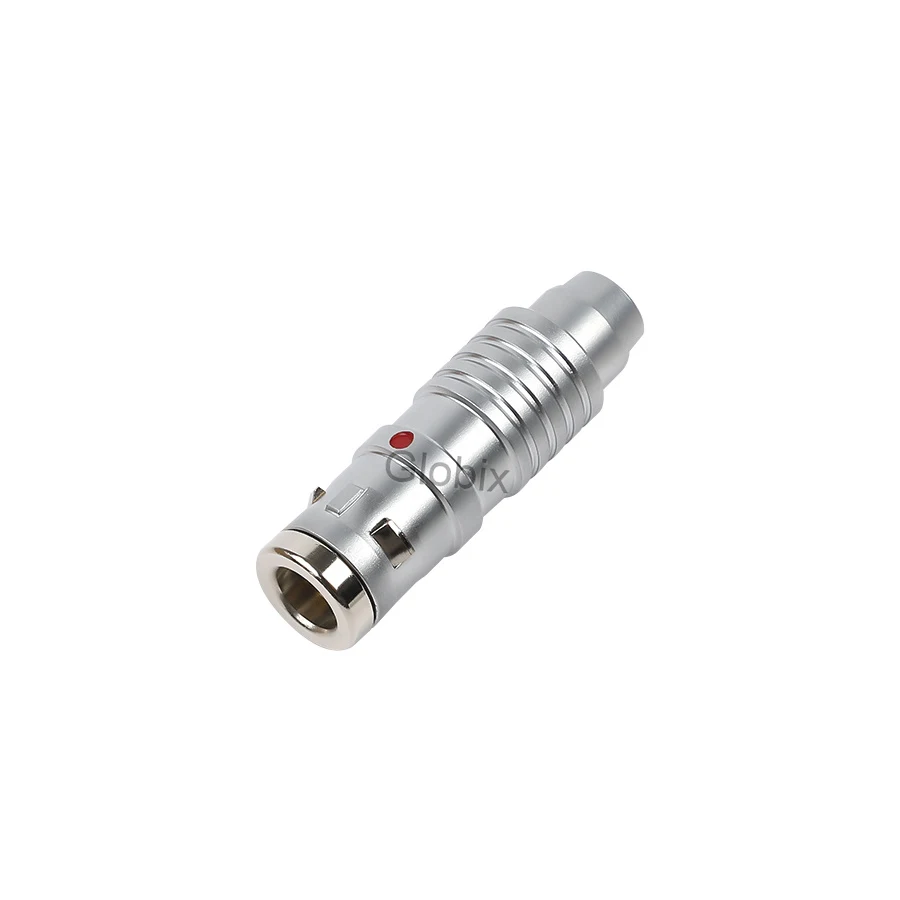

GB-HY-K-TGG
Conector híbrido recto con codificación K para polarización definida.

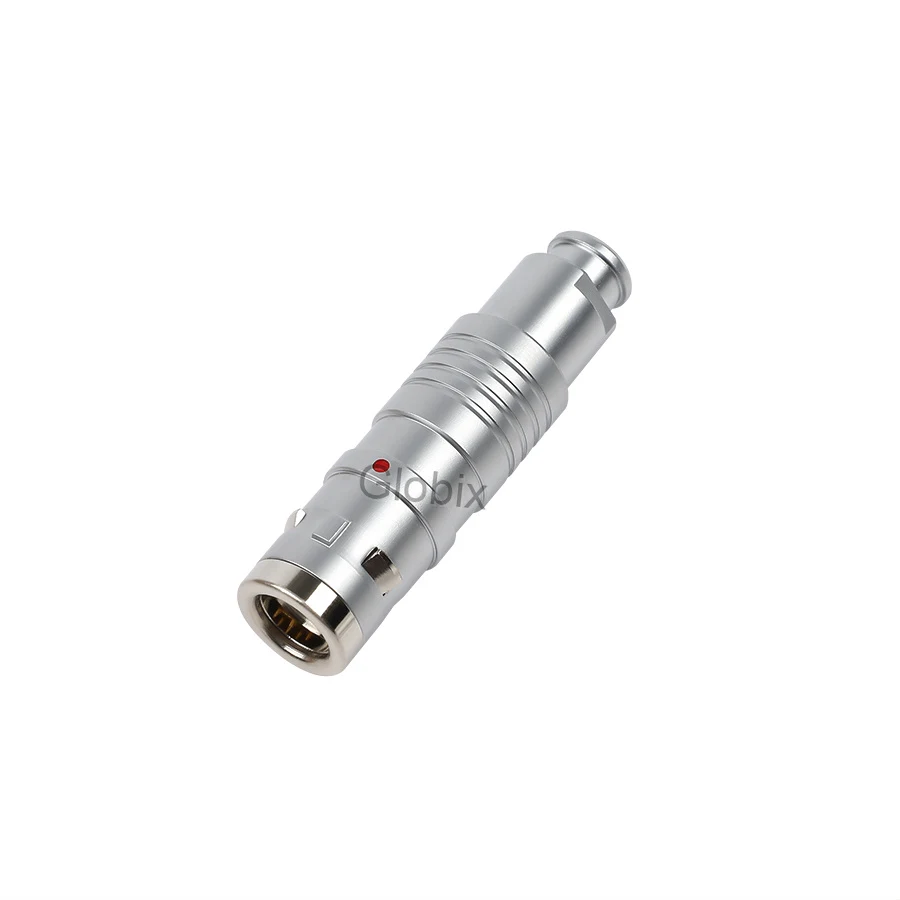

GB-HY-K-TGG(Z)
Conector híbrido con codificación K y terminación preparada para protección contra flexión opcional.
Receptáculos de equipo
Versiones de equipo con 6+1, 8+1 o 10+1 contactos para integrar en su interfaz.

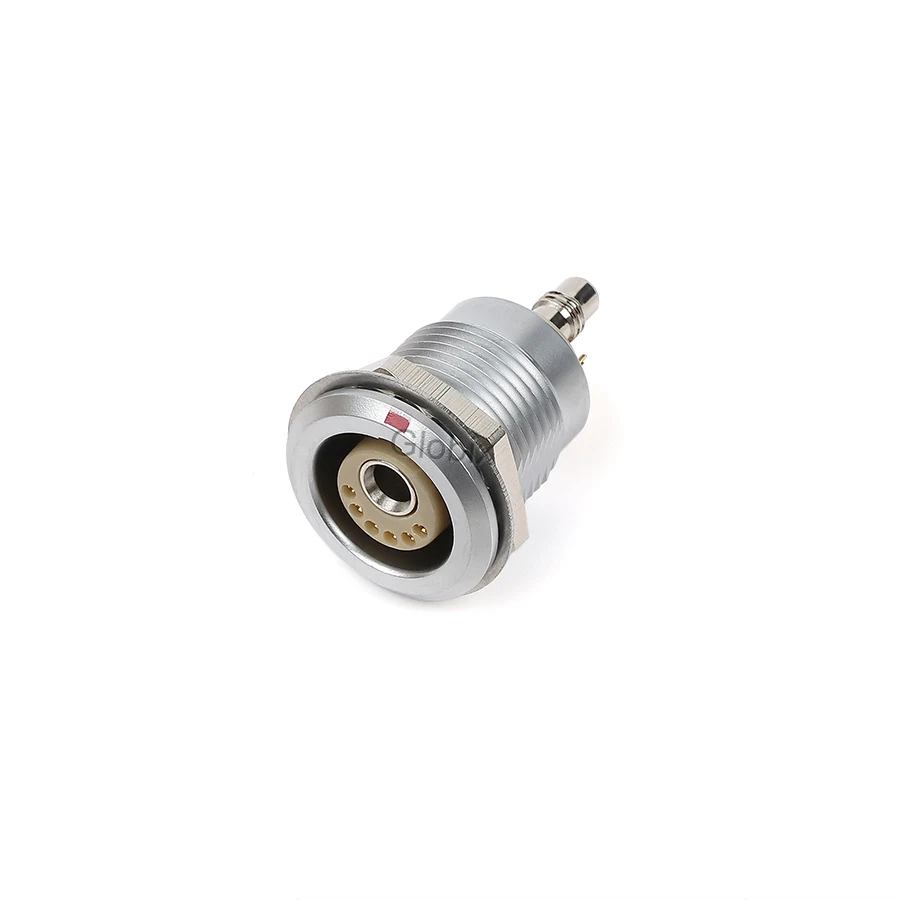

GB-HY-ZGG-6+1
Receptáculo con seis contactos eléctricos de baja tensión y uno coaxial central.

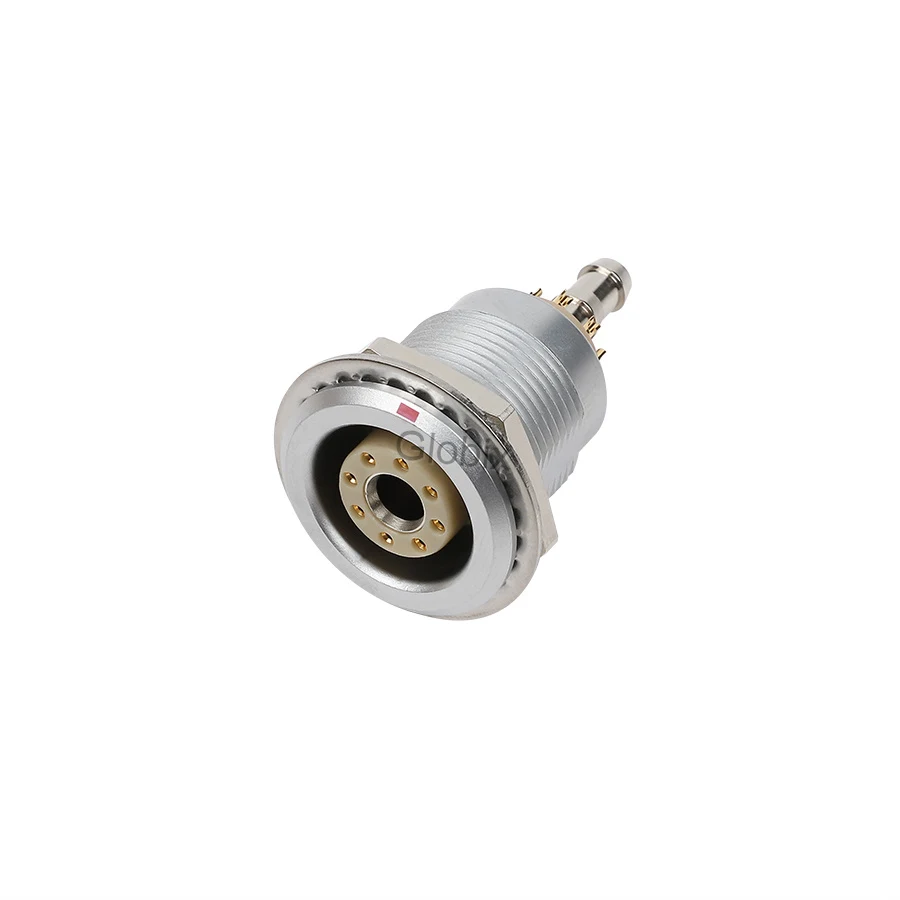

GB-HY-ZGG-8+1
Receptáculo con ocho contactos eléctricos de baja tensión y uno coaxial central.

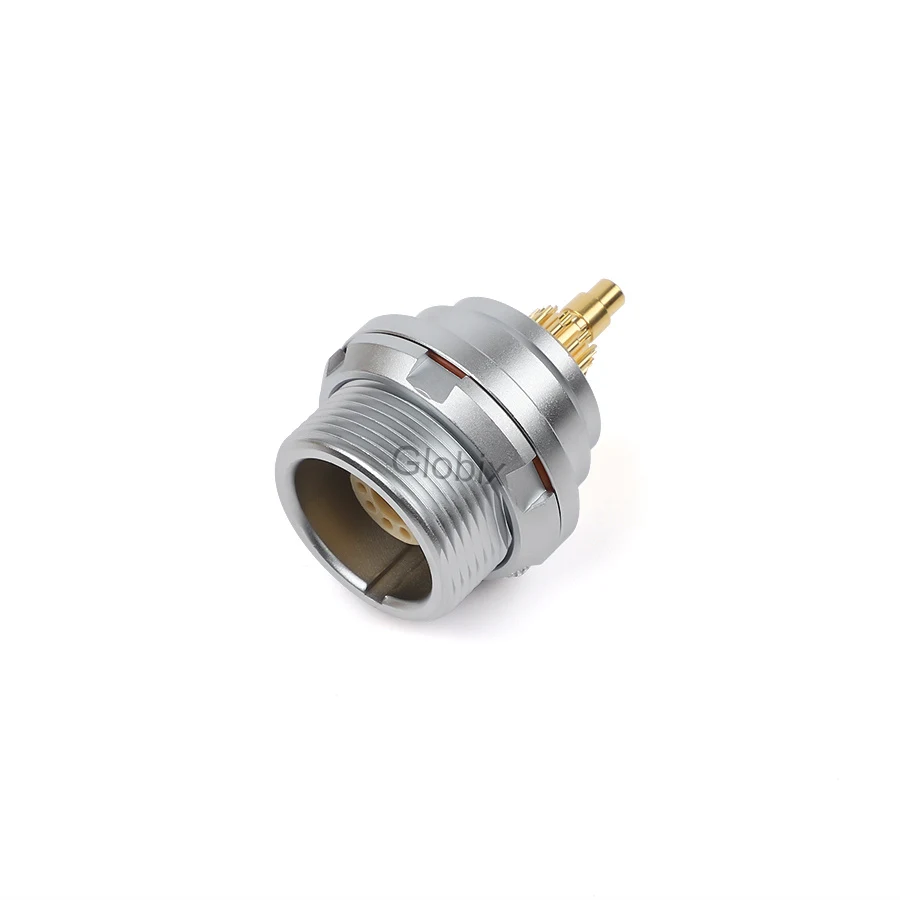

GB-HY-ZEG-10+1
Receptáculo roscado de panel con diez contactos eléctricos de baja tensión y uno coaxial.

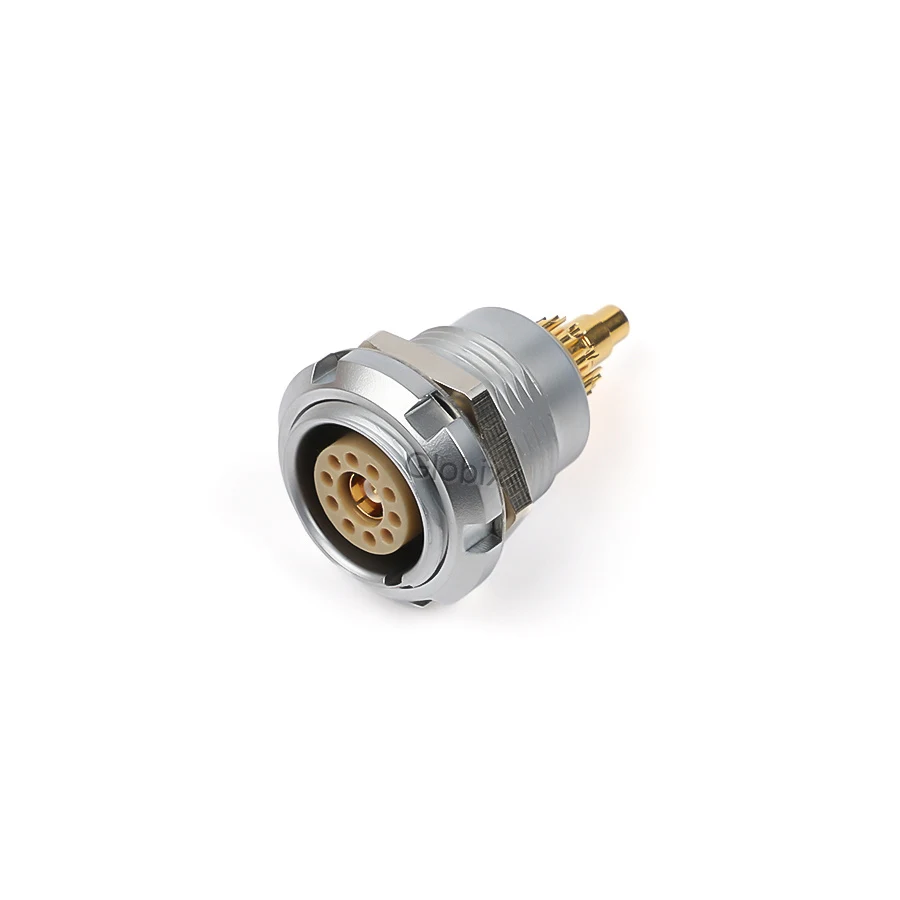

GB-HY-ZCG-10+1
Receptáculo compacto de 10+1 contactos y terminaciones posteriores para el equipo.
VARIANTES Y FORMATOS
Formato y terminación del cable según proyecto
Contactos, codificación y terminación del cable se seleccionan conjuntamente. Las versiones orientan la revisión técnica.
Salida recta de cable
Los conectores documentados reúnen señal y coaxial en una misma conexión de cable.
Protección contra flexión opcional
Las versiones (Z) incorporan una parte posterior preparada para protección contra flexión opcional.
Codificación K
K-TGG y K-TGG(Z) se describen con polarización definida. Confirme por separado el acoplamiento compatible.
RESUMEN TÉCNICO
Datos técnicos
| Tecnología de contactos | Contactos eléctricos de baja tensión y coaxial en una interfaz |
|---|---|
| Configuraciones documentadas | 6+1, 8+1 y 10+1; confirme tamaño e interfaz compatibles |
| Tamaños enumerados | 00B, 0B, 1B, 2B, 3B, 4B |
| Conector para cable mostrado | Versiones push-pull rectas, con protección opcional o codificación K |
| Terminaciones de contactos | Soldadura y PCB recta o acodada en la documentación de serie; confirme disponibilidad por versión. |
| Opciones de carcasa | La documentación menciona latón cromado, cromo negro o níquel, acero inoxidable y aleación de aluminio anodizado. |
| Opciones de aislante | PPS o PEEK según la documentación híbrida |
Formato, material, contactos y terminación se confirman para el proyecto. Montaje y aprobación se basan en la versión acordada.
CARACTERÍSTICAS DEL PRODUCTO
Contactos mixtos: eléctricos y coaxial
Interfaz de conexión común
Los conectores de contactos mixtos reúnen baja tensión y coaxial documentados en una conexión.
Las cifras antes y después del signo más
6+1 indica seis contactos eléctricos y uno coaxial. 8+1 y 10+1 indican ocho o diez contactos eléctricos, respectivamente, y uno coaxial.
Definir la conexión coaxial
Para una conexión híbrida coaxial, acuerde requisitos eléctricos, cable coaxial, pinout e interfaz conjuntamente.
REFERENCIA DE PEDIDO
Interpretar la referencia de pedido
Dos ejemplos documentados explican la estructura del código híbrido. No se equiparan automáticamente a las denominaciones de las imágenes anteriores.
Ejemplo documentado: conector macho híbrido recto
GBX-HYB-TGG.2B.306+1C.CLAD72ZEjemplo documentado: receptáculo híbrido fijo
GBX-HYB-ZGG.2B.306+1C.CLLGBX-HYB | Prefijo híbrido GLOBIX |
|---|---|
TGG / ZGG | En el ejemplo: conector recto / receptáculo fijo |
2B | Tamaño del ejemplo correspondiente |
306+1C | Seis contactos eléctricos y uno coaxial |
C | Carcasa de latón cromado |
L | Aislante PPS del ejemplo híbrido |
A / L | Contacto para soldadura: macho / hembra |
D | Tipo de pinza del ejemplo |
72 | Código de pinza; para cable de 6,3–7,2 mm en el ejemplo documentado |
Z | Tuerca para manguito protector contra flexión |
Los ejemplos no son una matriz de libre combinación. El intervalo de cable solo corresponde al ejemplo descrito. Confirme el código completo de su conexión.
APLICACIONES
Conexiones integradas para equipos y sistemas
La documentación menciona equipos médicos, automatización, medida, ensayo e imagen. Los escenarios ilustran sectores; idoneidad y configuración se revisan por proyecto.

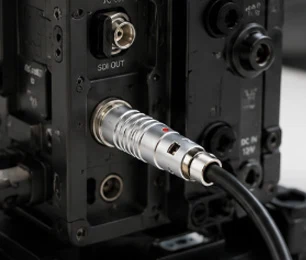

Equipos especializados
Señal y coaxial para interfaces de equipo según proyecto.

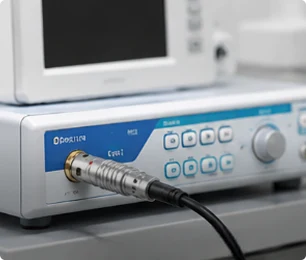

Equipos médicos
Conexiones para equipos médicos e imagen; confirme la idoneidad para el equipo concreto.

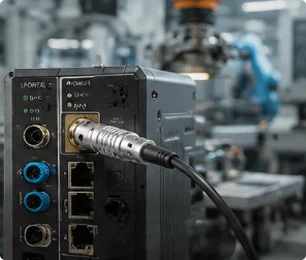

Automatización industrial
Conexiones integradas para equipos industriales y automatización.
Instrumentos y equipos especializados
Contactos mixtos para medida, ensayo y sistemas electrónicos.
MONTAJE DE CABLES
Montar señal y coaxial conjuntamente
Para un conjunto híbrido, indique función de contactos eléctricos, requisitos coaxiales, cable, longitud, pinout e interfaz. Así se definen terminación y conexión de equipo conjuntamente.
Consultar montaje de cablesPreguntas sobre la serie híbrida
¿Qué combina un conector híbrido GLOBIX?
Las versiones documentadas combinan contactos eléctricos de baja tensión y un contacto coaxial en una interfaz.
¿Qué significan 6+1, 8+1 y 10+1?
La primera cifra indica seis, ocho o diez contactos eléctricos. El uno adicional identifica el coaxial. Confirme el acoplamiento por configuración.
¿Qué tamaños se enumeran?
Se enumeran 00B, 0B, 1B, 2B, 3B y 4B. Esto no confirma todos los formatos y contactos en cada tamaño.
¿Cómo selecciono conector y receptáculo?
Parta de contactos, interfaz y espacio. Después se definen codificación, cable y terminación.
¿Puedo asignar directamente los códigos de ejemplo a las imágenes?
Los ejemplos explican una estructura de pedido documentada. La referencia completa se confirma por separado.
¿Qué datos requiere una consulta técnica?
Indique aplicación, requisitos eléctricos y coaxiales, tamaño o interfaz, cable y cantidad. Un plano o fotografía facilita la selección.
SOLICITUD DE PRESUPUESTO
Definir su conexión híbrida
Envíe aplicación, contactos, interfaz, cable y cantidad. Añada plano o fotografía y describa la función de la conexión eléctrica y coaxial.
Consultar la serie híbrida Resumen de conectores circularesGuías y familias relacionadas
Si solo necesita el recorrido coaxial, revise las versiones coaxiales de la serie S. El híbrido se estudia cuando también hacen falta contactos eléctricos en la misma interfaz. Confirme el cable, la impedancia y la banda requerida, además de corriente y tensión de cada circuito eléctrico.
Compare familias en las guías de selección. Los datos y las configuraciones de esta página corresponden a la serie del producto.
