Cables terminados en un extremo

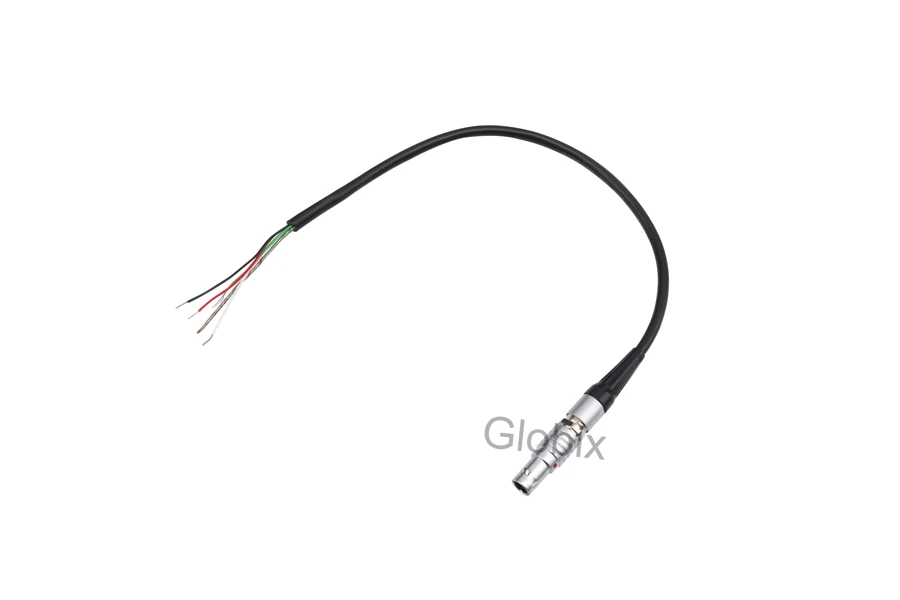

Conectores con conductores libres. Identificación y preparación de extremos se especifican en el plano.
CONJUNTOS DE CABLES A MEDIDA
Montaje de cables a medida para equipos industriales
GLOBIX estudia conjuntos de cables a medida que integran conectores, cableado y terminaciones según el equipo. El punto de partida puede ser un plano, una muestra o una interfaz definida. Este servicio permite concretar conexiones de uno o dos extremos, adaptadores y ramificaciones para equipos industriales y de medida. Antes de presupuestar, se revisan las funciones de cada circuito, el recorrido del cable y las condiciones de uso. El conector elegido no determina por sí solo las prestaciones del conjunto: cable, pantalla, alivio de tensión y montaje deben especificarse conjuntamente. La documentación aprobada fija la configuración y los criterios de aceptación.
Conectores, pinout, cable, pantalla, longitud, salida y protección se definen conjuntamente.
¿Componente suelto o conjunto de cables?
Definir el alcance del suministro
Si su equipo ya dispone de un proceso de terminación validado, puede necesitar únicamente el conector. Cuando debe fijarse el pinout, adaptar extremos o controlar longitudes y ramificaciones, solicite el conjunto terminado. Indique qué piezas aporta su empresa y cuáles debe incluir la oferta.
Elegir la interfaz antes de fabricar
Para una conexión interior metálica con pantalla, estudie la serie B. Para un sensor con interfaz M12 definida, seleccione el modelo M12 correspondiente. Si necesita una unión estanca roscada, revise la serie SP. La familia se confirma antes de definir el plano del cableado.
Para una muestra y para el lote de producción, indique cantidades por separado. Acuerde revisión del plano, tolerancias de longitud, identificación y ensayos antes de aprobar el suministro.
Soluciones de montaje de cables
Cables terminados en ambos extremos
Defina interfaces, orientación y pinout de ambos extremos. La longitud final requiere puntos de referencia.
Cables adaptadores

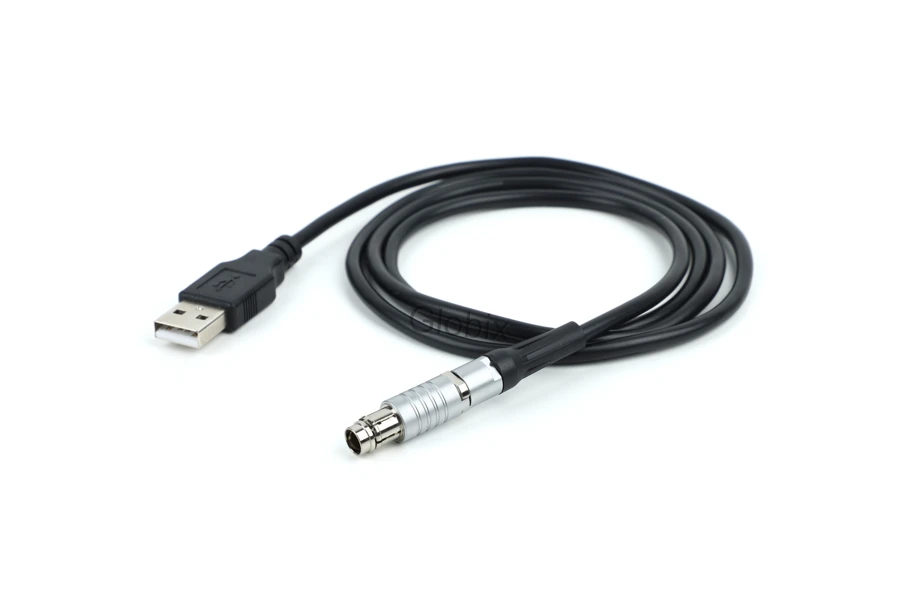

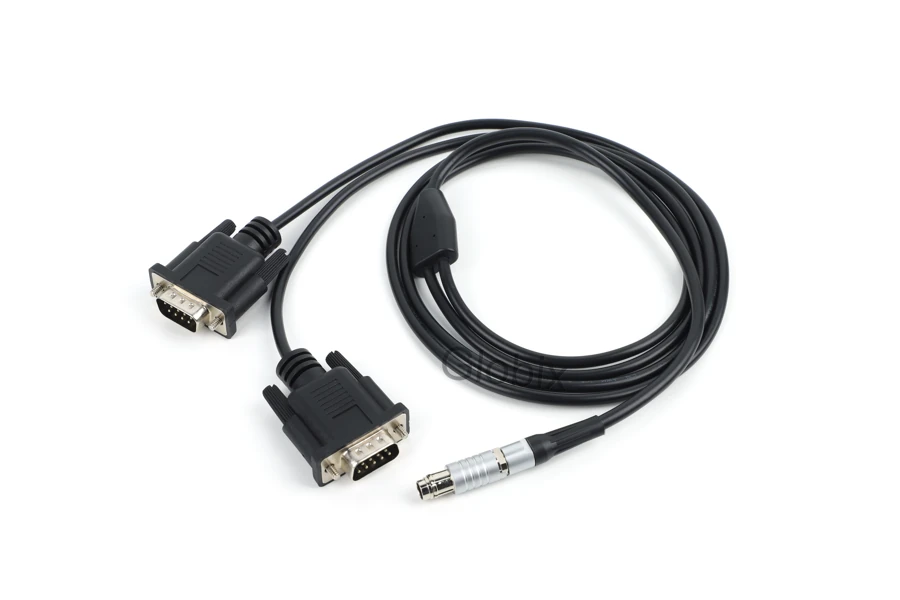

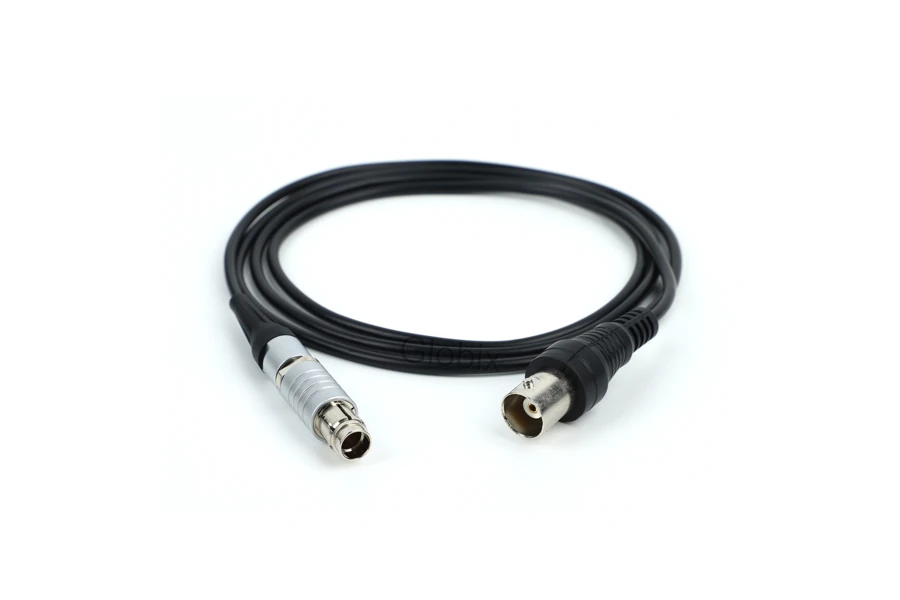

Adaptación entre interfaces como push-pull, USB, RJ45, D-Sub, BNC o serie M. Se revisa compatibilidad eléctrica y mecánica.
Conjuntos de cables ramificados
Documente posiciones de derivación, longitudes y pinout por separado.
Conjuntos sobremoldeados
Sobremoldeo y protección contra flexión se adaptan a conector, cable y espacio. No implican un grado IP general.
Conjuntos apantallados
Defina pantalla, drenaje, masa y conexión a carcasa en el conjunto completo.

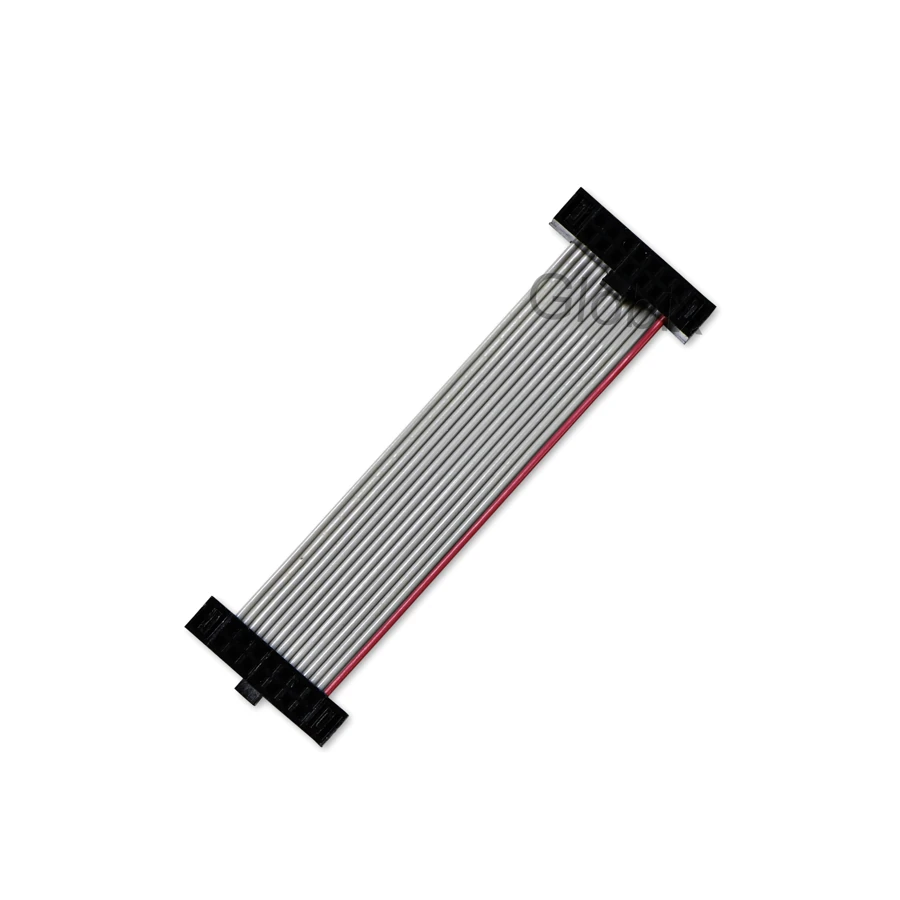

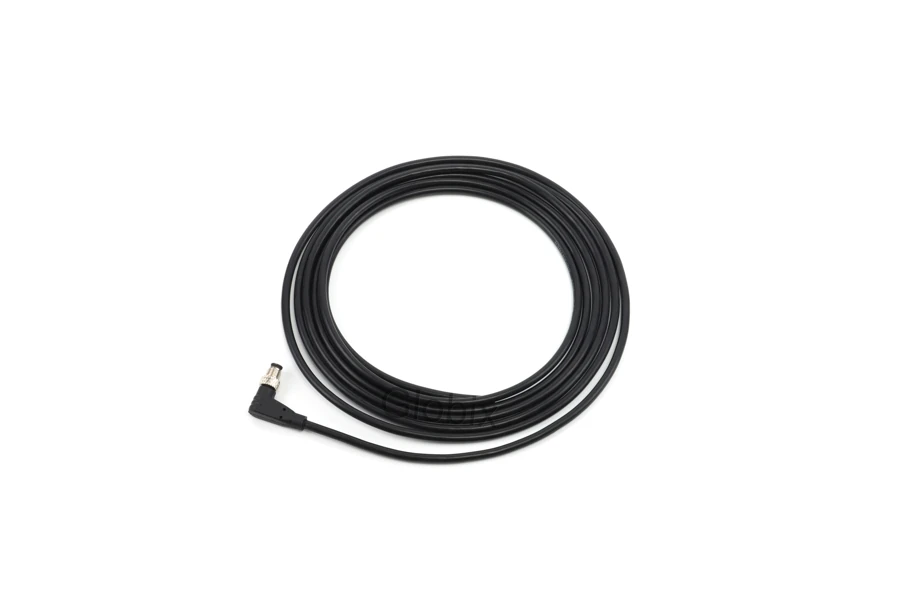

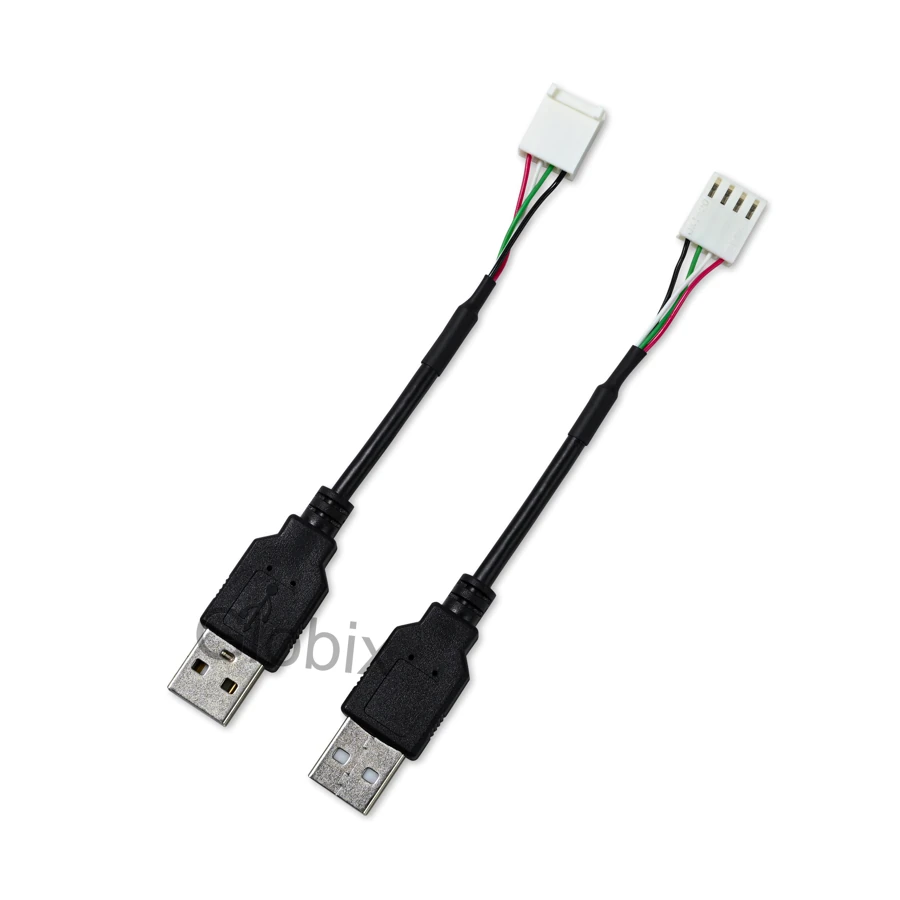

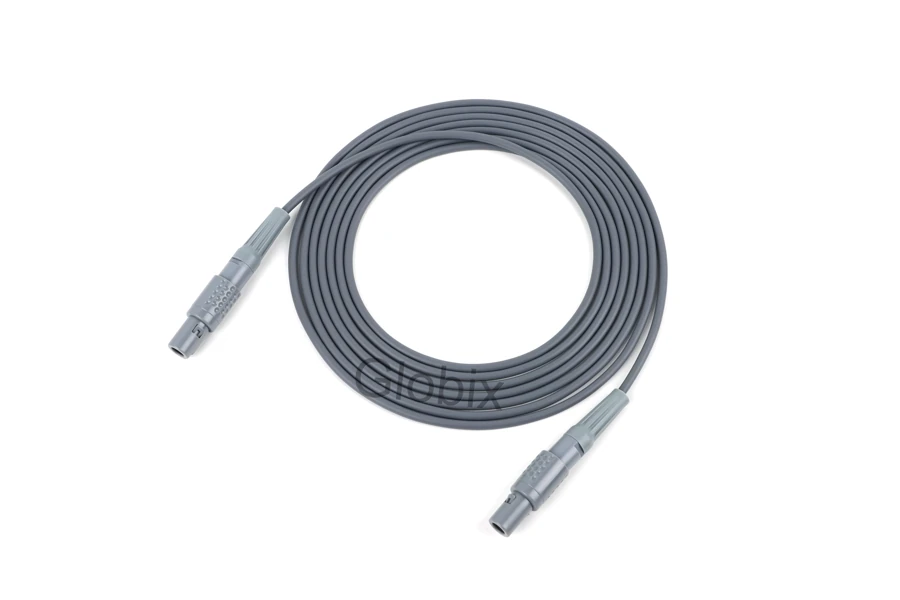

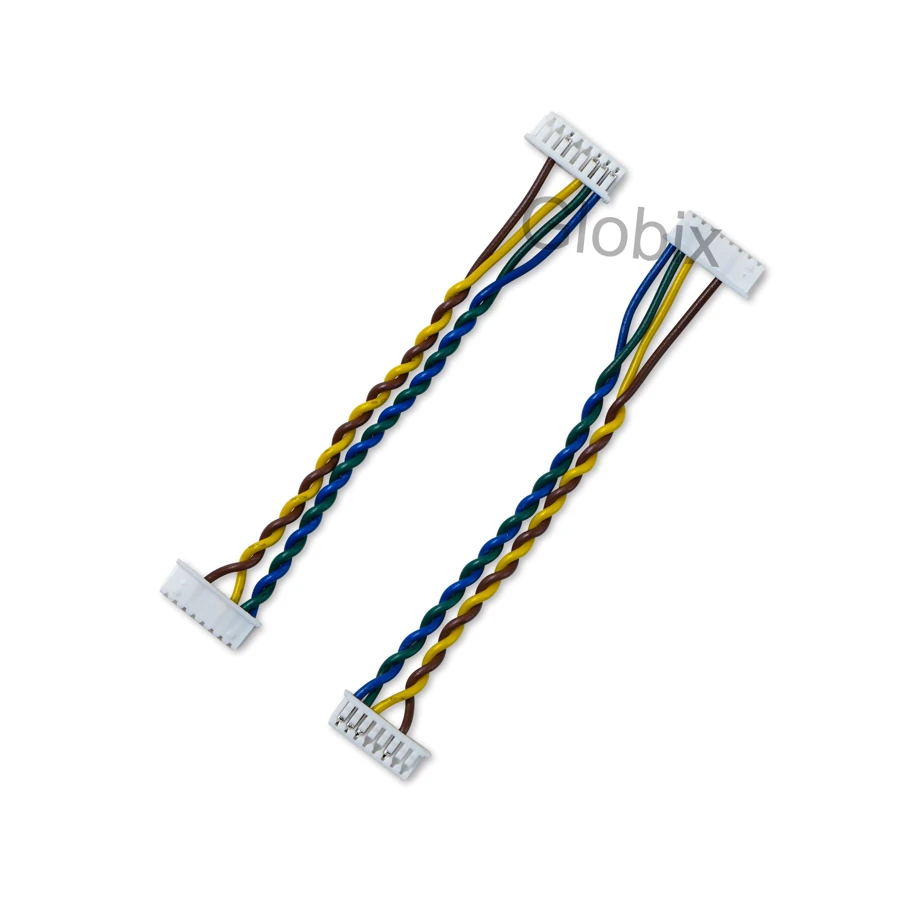

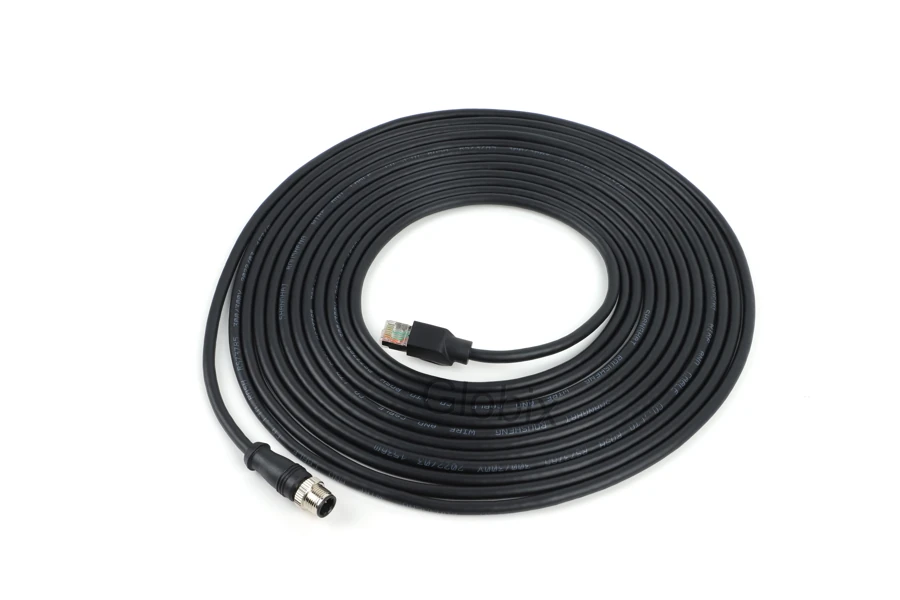

Ejemplos de conjuntos de cables

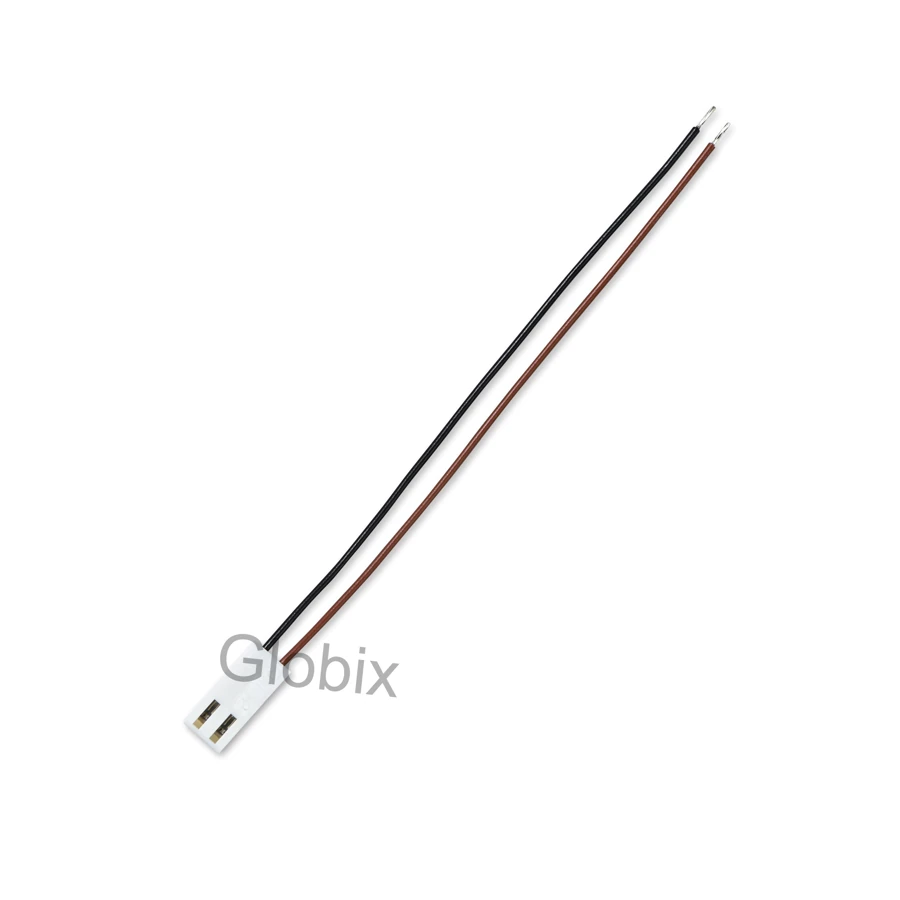

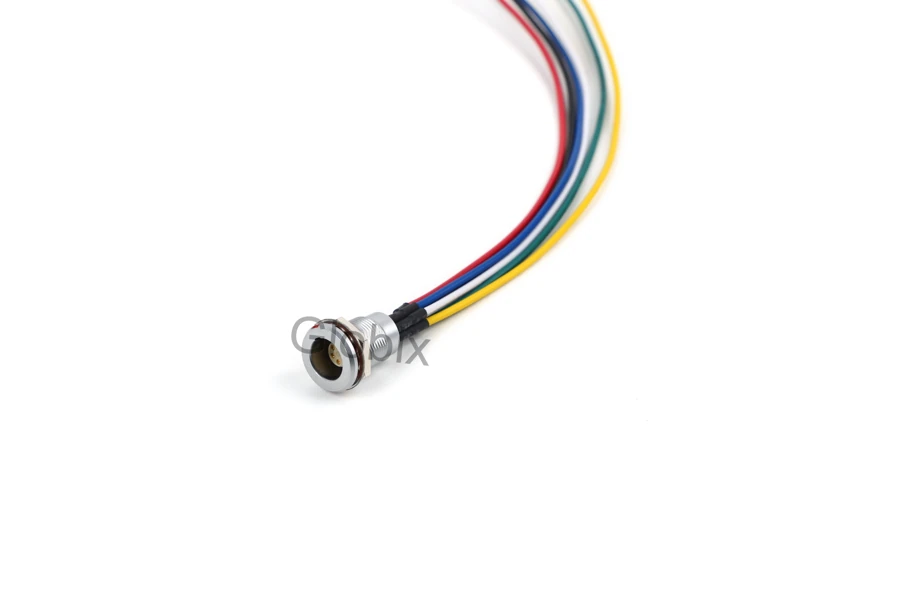

Imágenes de productos GLOBIX. No son referencias completas ni acreditan un grado IP o valores eléctricos concretos.
Mostrar más conjuntos de cables
Interfaces y pinout
Defina extremos A y B: serie, macho o hembra, contactos, codificación e interfaz. Indique la orientación de vista para evitar confundir acoplamiento y terminación.
Un pinout verificable
- Contacto del extremo A → Contacto del extremo B → Función
- Defina señal, alimentación y masa por separado
- Indique pantalla, drenaje y conexión a carcasa
- Identifique contactos sin uso y puentes
- Defina extremos libres e identificación de conductores
Es una estructura documental, no un pinout de un proyecto de cliente.
Cable y configuración mecánica
Conector y cable deben ser compatibles eléctrica y mecánicamente. Materiales, diámetros, valores nominales y entorno se confirman por proyecto, sin intervalos universales.
Cable y longitud
- Longitud con referencias y tolerancia
- Conductores, sección y diámetro de aislamiento
- Cubierta, diámetro exterior y flexibilidad
- Pantalla y su terminación
Montaje y protección
- Salida recta o acodada
- Protección contra flexión y alivio de tensión
- Identificación y revisión
- Sobremoldeo, tubo protector y ramificaciones según proyecto
De la consulta al conjunto de cables
Enviar requisitos
Envíe plano, muestra o datos de interfaz. Puede dejar pendientes los detalles desconocidos.
Comprobar interfaz y pinout
Revise ambos extremos, piezas complementarias, funciones y orientación del pinout.
Definir cable y configuración mecánica
Acuerde cable, longitud, pantalla, salida y protección.
Confirmar plano y muestra
Documente pinout, dimensiones, lista de materiales y revisión como referencia común.
Fabricación y ensayos acordados
La configuración aprobada y los criterios de ensayo acordados forman la base del suministro.
Plano, muestra y ensayos
El plano o muestra describe la conexión. Si hay varias muestras, indique qué característica define cada una. El plano aprobado sigue siendo la referencia.
Documentos para la revisión
- Plano, pinout y lista de materiales, si existen
- Longitud, especificación del cable y conexiones
- Requisitos eléctricos y entorno
- Ensayos requeridos y cantidad
Acordar ensayos por proyecto
Continuidad, pinout y cortocircuitos se revisan según la conexión definida. Otros ensayos, puntos y límites se acuerdan; los ensayos de otro montaje no aprueban automáticamente este conjunto.
Revisar plano o muestraConectores compatibles
Parta del sistema de conexión o interfaz existente. Las familias permiten seleccionar la serie concreta.
Conectores push-pull
Versiones metálicas y de plástico para interfaces desmontables.
Ver familia de productosSerie M
Seleccione tamaño e interfaz de cable o equipo.
Ver familia de productosConectores estancos
Defina piezas, sellado y montaje según entorno.
Ver familia de productosPlástico / Serie P
Carcasa de plástico e interfaz compatible para el equipo.
Ver familia de productosConectores híbridos
Defina señal y coaxial junto con cable y pinout.
Ver familia de productosConectores coaxiales
Revise contacto coaxial, cable y señal como una conexión.
Ver familia de productos¿Qué datos necesitamos para un presupuesto?
Esta lista facilita la preparación. Para iniciar la consulta bastan correo y una descripción.
- Aplicación e interfaz existente
- Conector o conexión requerida
- Número de contactos y pinout
- Macho/hembra y montaje
- Longitud y referencias
- Diámetro exterior, sección, flexibilidad, cubierta y pantalla
- Corriente y tensión por circuito
- Requisitos ambientales
- Cantidad y muestras
- Plano o muestra de referencia, si existen
Recursos de montaje de cables
Preguntas sobre montaje de cables
¿Qué información se necesita para montar el cable?
Empiece con correo y descripción. Para presupuestar ayudan interfaz, pinout, longitud, cable, cantidad y planos o muestras.
¿Se puede fabricar según plano o muestra?
Sí, puede consultarlo. La muestra ayuda a identificar; pinout, dimensiones y criterios de aceptación deben documentarse antes de aprobar.
¿Puede GLOBIX suministrar conector y cable como conjunto?
GLOBIX ayuda a definir conectores, cable y configuración mecánica. La combinación se revisa según interfaz y requisitos.
¿Qué conectores se pueden utilizar?
Push-pull, serie M, plástico, coaxial e híbridos. Cada combinación requiere interfaz, contactos, cable y espacio compatibles.
¿Cómo se definen pinout y longitud?
Una tabla pin a pin documenta extremos, funciones, contactos sin uso y pantalla. Acote longitud y tolerancia entre referencias y añada ramificaciones si procede.
¿Qué ensayos se pueden acordar?
Se documentan continuidad, pinout y comprobación de cortocircuitos. Alcance, puntos y criterios se acuerdan por proyecto. Otros ensayos requieren revisión específica.
