Serie P: conectores push-pull de plástico
La serie P utiliza una carcasa de plástico ligera y aislante con cierre push-pull para conexiones que requieren acoplamiento rápido. Sus configuraciones P y 2P permiten estudiar interfaces de cable y equipo en instrumentación, laboratorios, equipos médicos y dispositivos compactos. Las opciones de color ayudan a identificar canales o funciones, pero no sustituyen la comprobación del inserto ni garantizan por sí solas una protección mecánica contra errores de conexión. Seleccione la interfaz y el recorrido del cable antes de definir color y acabado. Los modelos mostrados sirven como referencias de consulta; la combinación final y sus valores nominales se confirman mediante documentación del modelo.
Serie P de un vistazo
Carcasa de plástico
Cuerpo exterior ligero y aislante
Push-Pull
Conexión rápida con enclavamiento
P y determinadas versiones 2P
Configuración según interfaz y espacio
Identificación por color
Colores para identificar canales y funciones
RESUMEN DEL PRODUCTO
Conectores, receptáculos y opciones de color

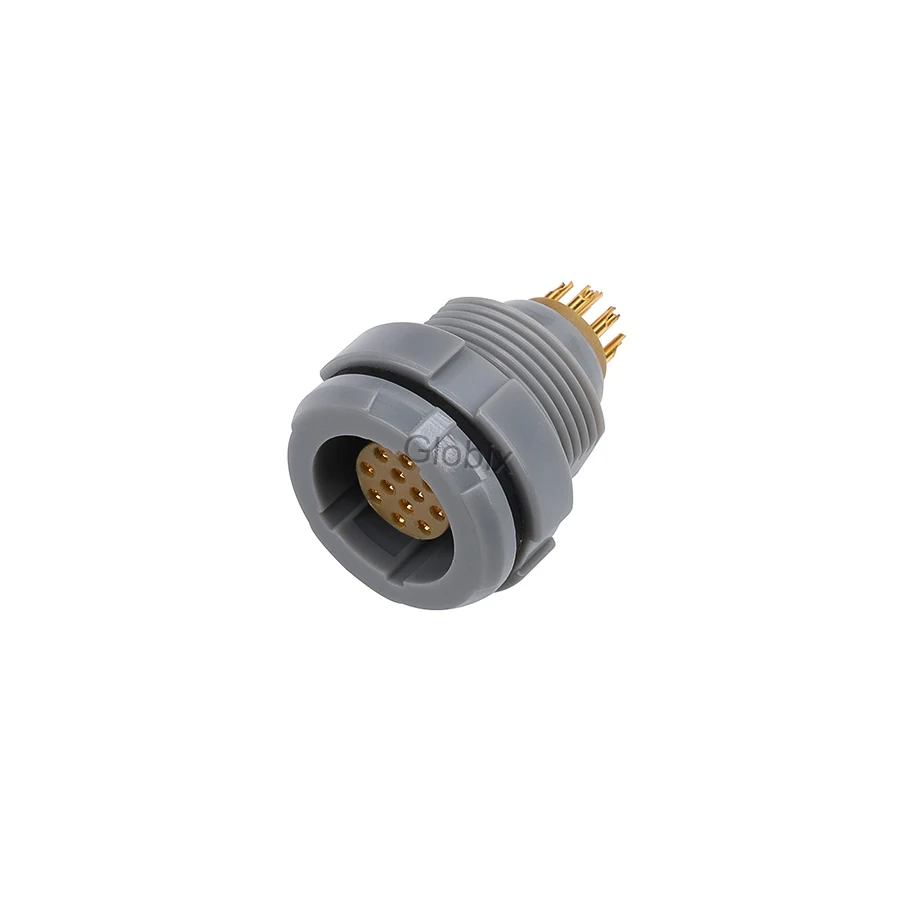

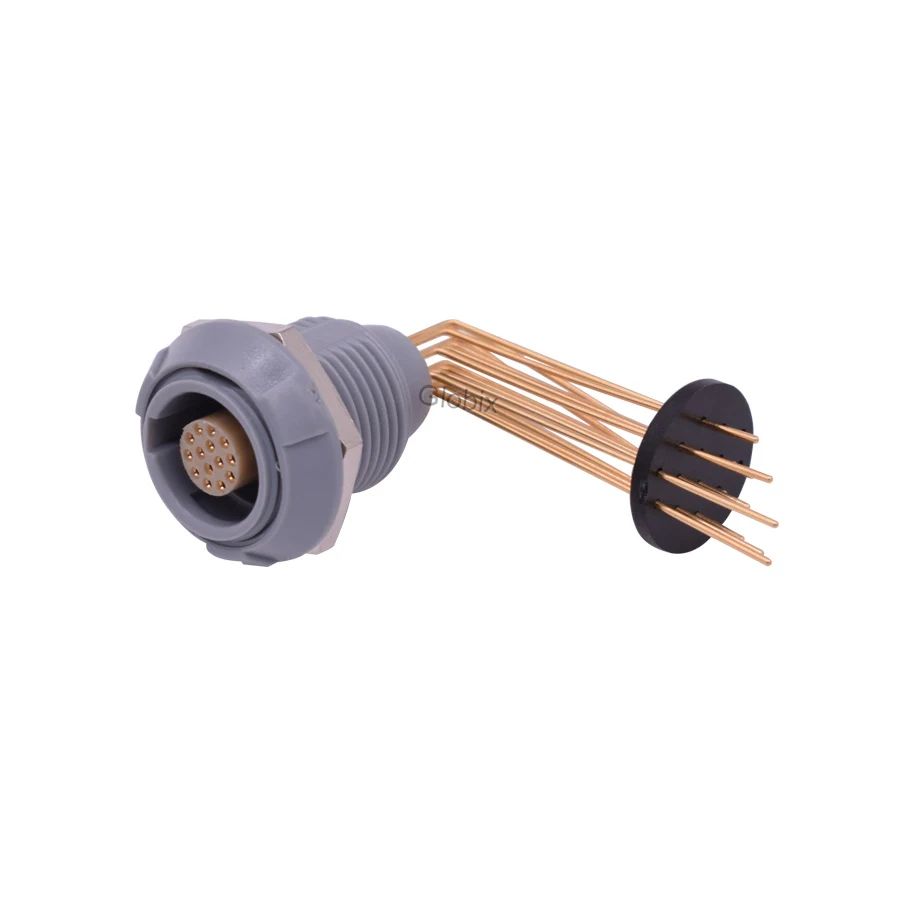

La galería cubre la serie P y determinadas versiones 2P. Cuatro vistas de serie no tienen modelo asignado. Se muestran además cinco entradas de conectores, dos receptáculos libres y opciones de color.
Conector para cable
Cinco entradas documentadas incluyen colores y variantes; no equivalen a cinco construcciones básicas distintas.

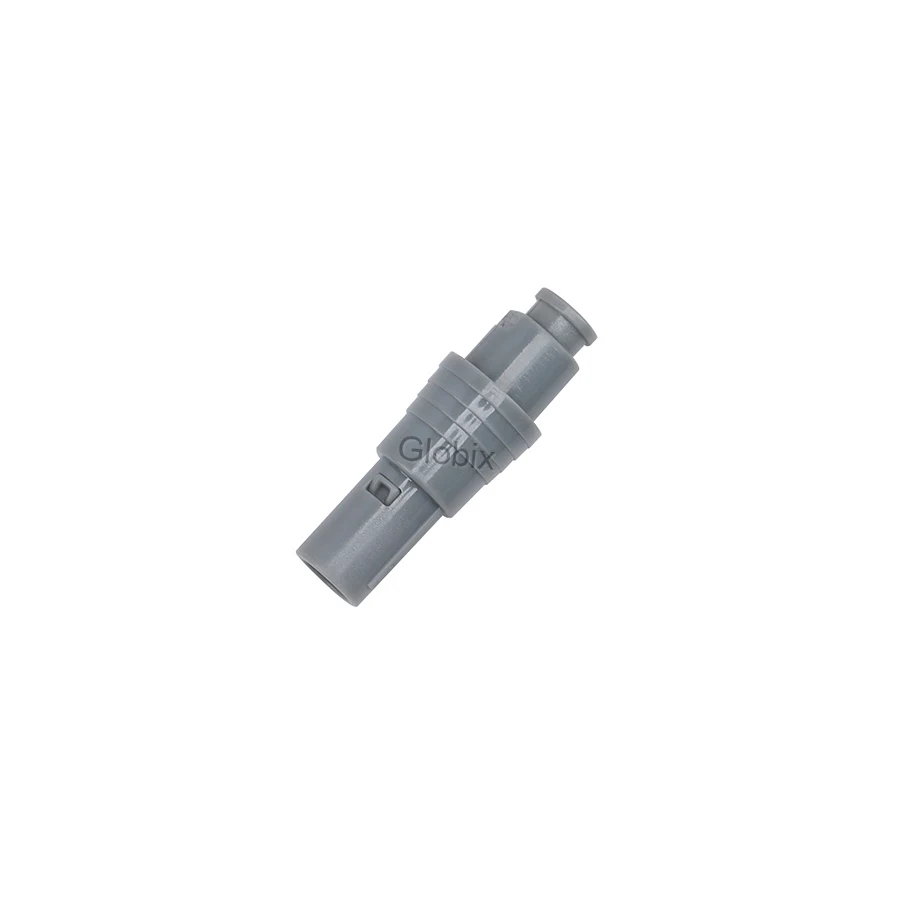

GB-DAG(Z)
Conector con protección adicional en la salida del cable.

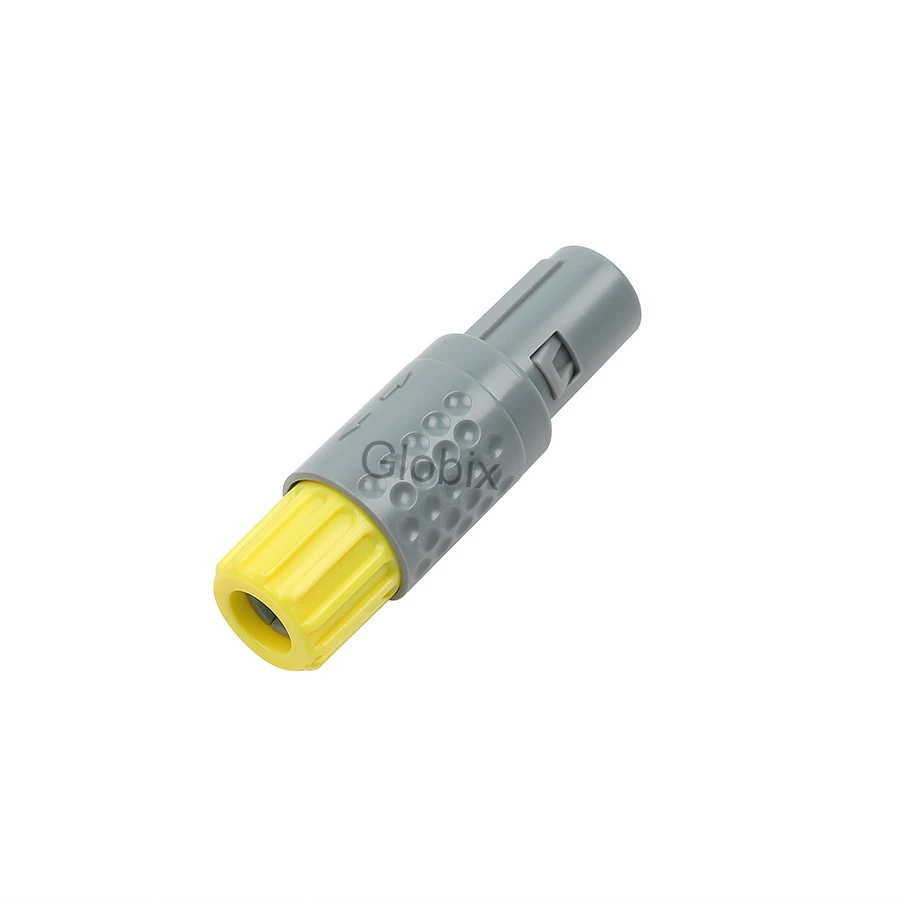

GB-DAG – Variante de color
Conector identificado por color para distinguir canales y funciones.

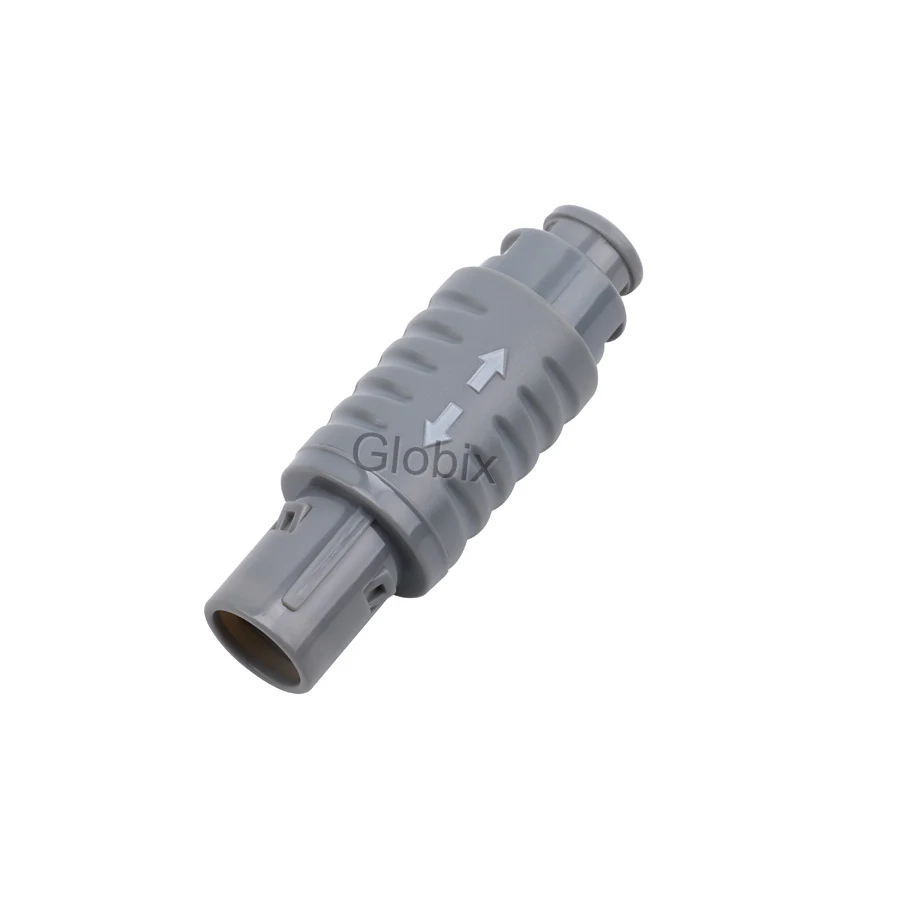

GB-2P-DAB
Conector de cable del grupo 2P documentado; confirme inserto e interfaz complementaria.

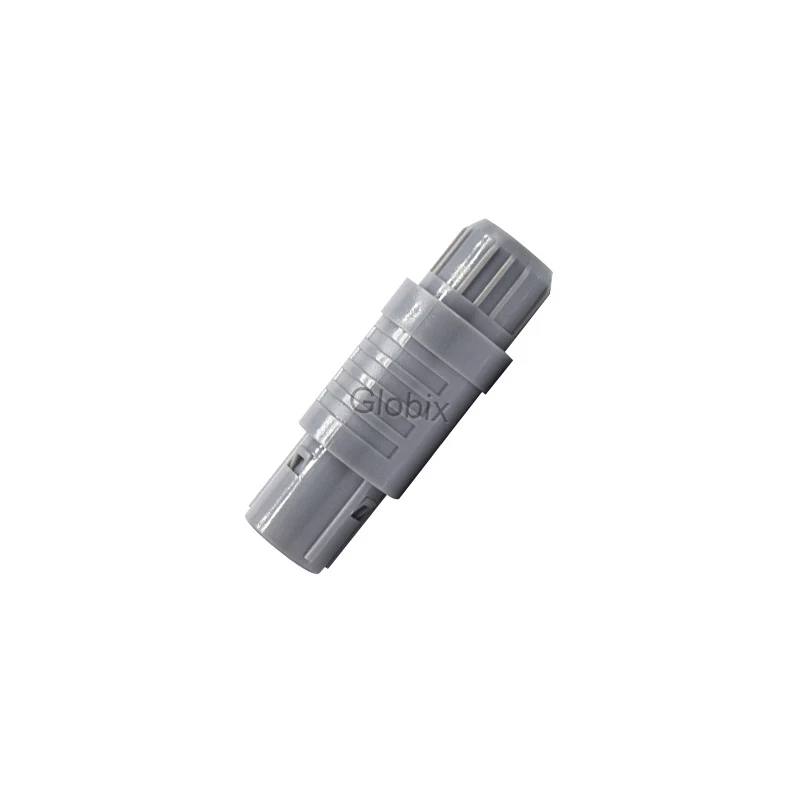

GB-2P-DAB – variante
Versión alternativa 2P para la configuración de cable e interfaz acordada.
Receptáculos libres de cable
Dos entradas documentadas de receptáculos para conexiones de cable.

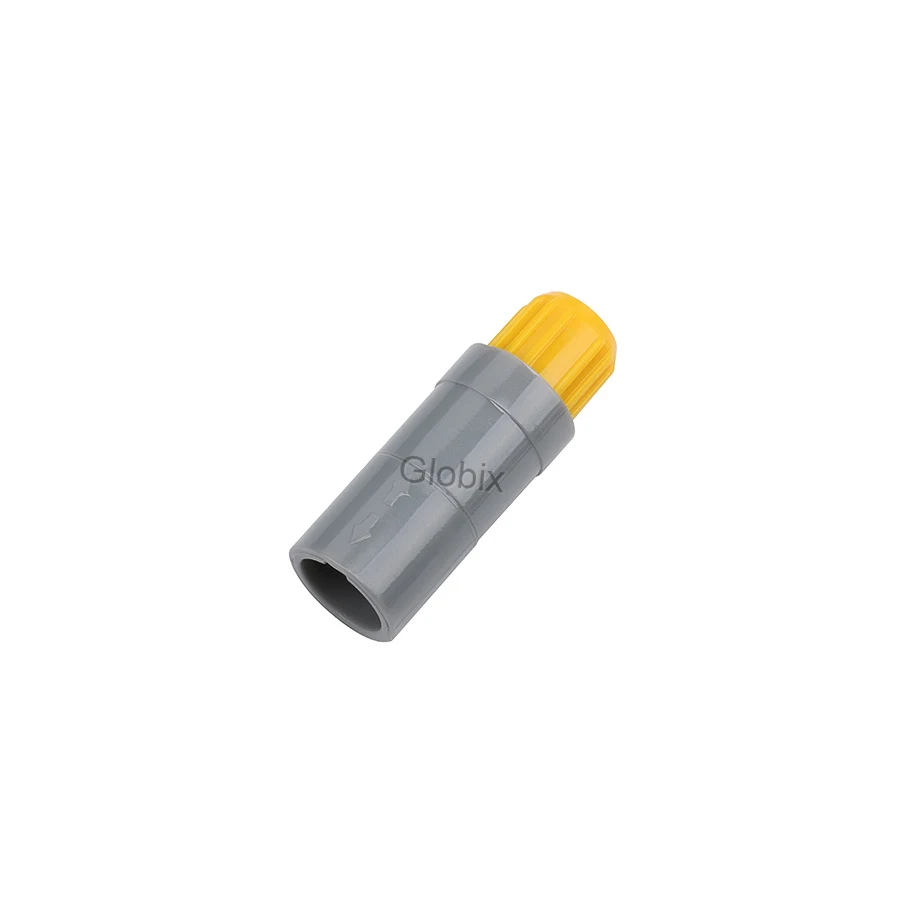

GB-DRG
Receptáculo libre para el conector de cable compatible de la serie P.

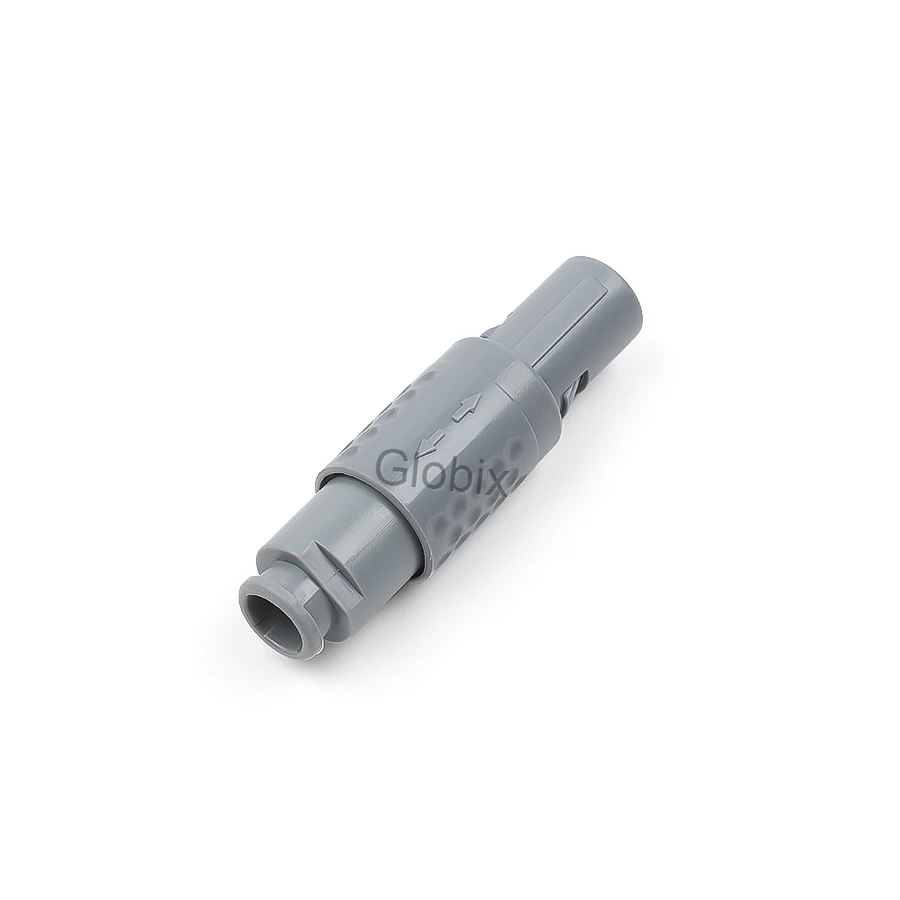

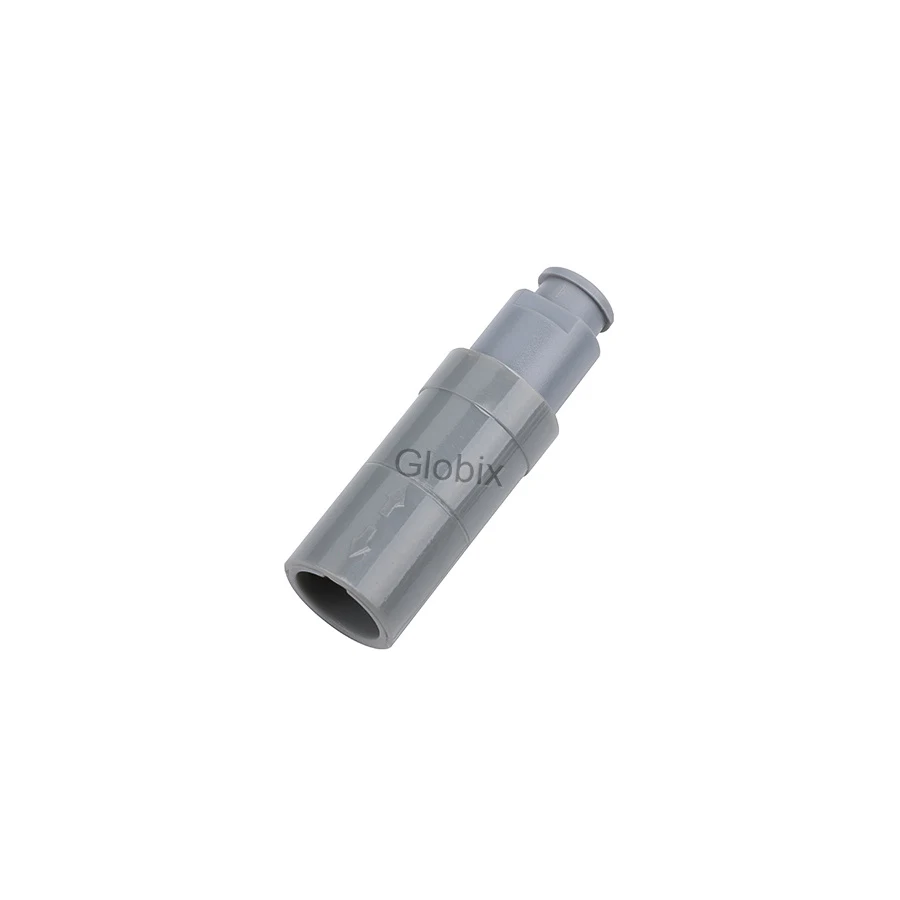

GB-DRG(Z)
Receptáculo libre con protección adicional en la salida del cable.
Variantes de color
Azul, amarillo, verde, rojo y negro son opciones documentadas. Estas cinco imágenes no asignan un formato de conector o receptáculo. El color no constituye un modelo estructural adicional.
Color azul
Color para identificación visual de conexiones. Formato y montaje se confirman para cada versión.

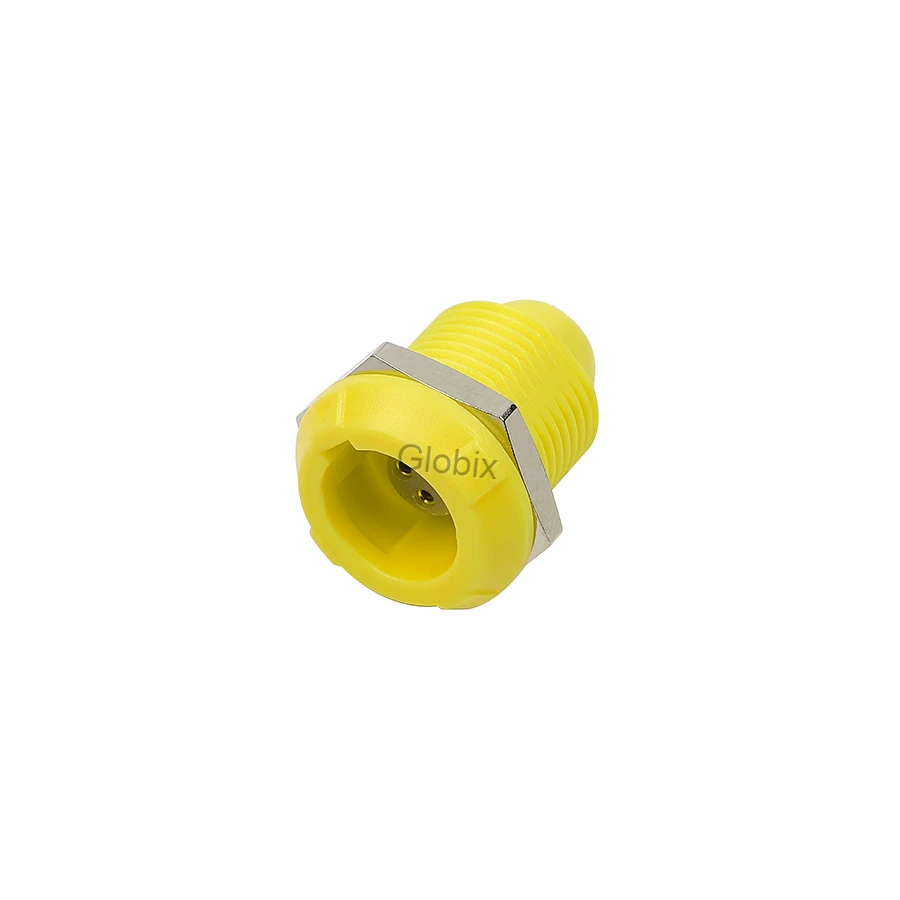

Color amarillo
Color para identificación visual de conexiones. Formato y montaje se confirman para cada versión.

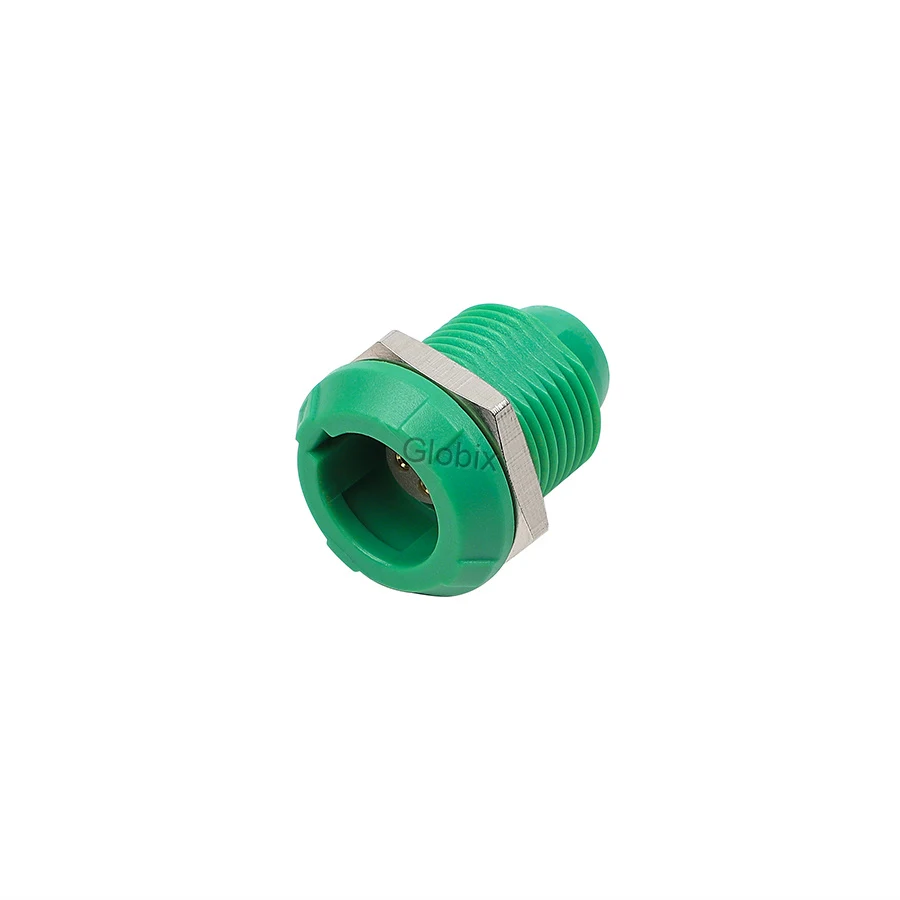

Opción de color verde
Color para identificación visual de conexiones. Formato y montaje se confirman para cada versión.

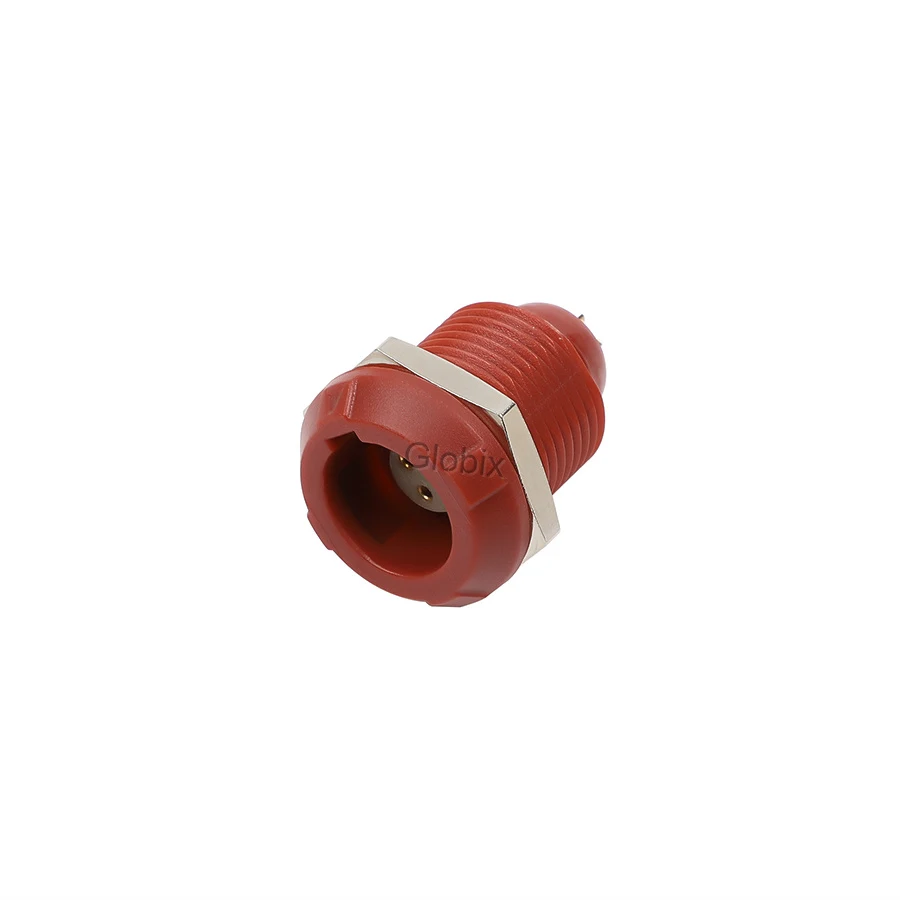

Color rojo
Color para identificación visual de conexiones. Formato y montaje se confirman para cada versión.

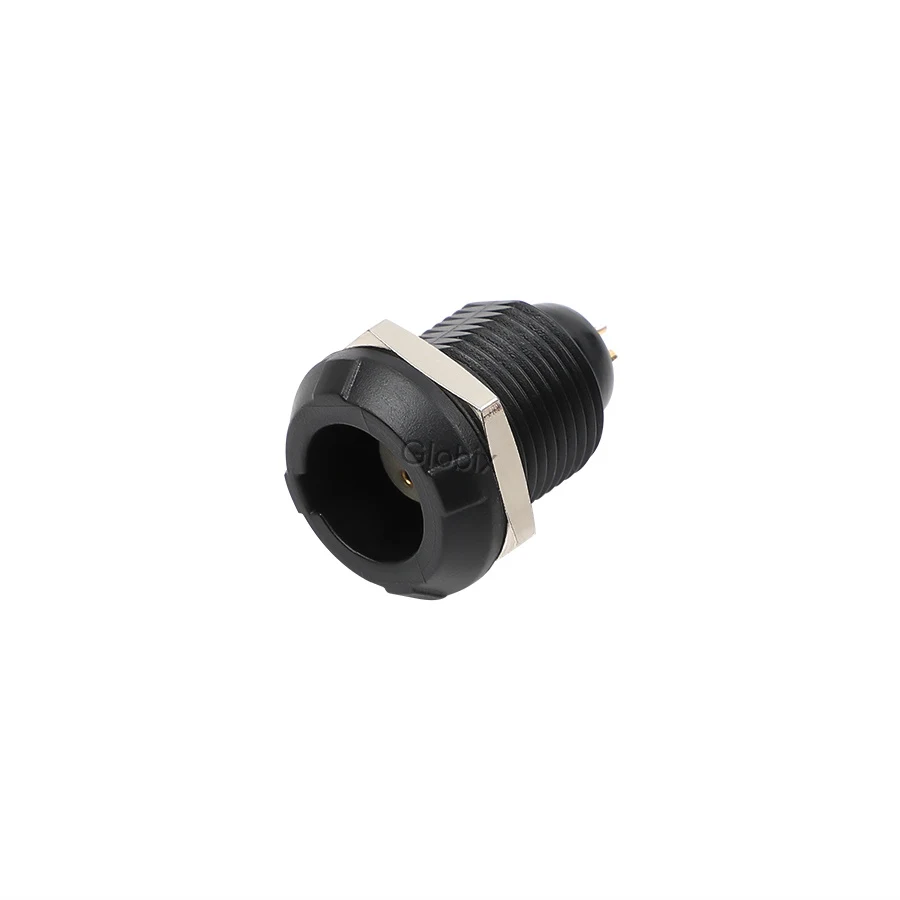

Color negro
Color para identificación visual de conexiones. Formato y montaje se confirman para cada versión.
VARIANTES Y FORMATOS
Cómo seleccionar la configuración P o 2P
Resuelva la interfaz y las condiciones de uso antes de confirmar una referencia de suministro.
Interfaz P o 2P
Adjunte el plano de la mitad complementaria y la disposición de contactos. El nombre P o 2P no determina por sí solo el número de contactos ni una equivalencia mecánica.
Acceso y recorrido del cable
Seleccione salida recta o acodada según espacio y movimientos previstos. Confirme la fijación del receptáculo y el alivio de tensión con el diámetro exterior real del cable.
Color y prevención de errores
Asigne un color por canal o función si resulta útil para el operador. Compruebe por separado las claves y el inserto: la identificación visual no garantiza que una conexión incorrecta sea imposible.
Requisitos del equipo
Facilite corriente, tensión, limpieza y entorno. Solicite los valores del modelo antes de aprobarlo; la carcasa aislante no demuestra una certificación médica ni un grado IP.
RESUMEN TÉCNICO
Datos técnicos
| Cierre | Conexión push-pull con enclavamiento automático |
|---|---|
| Carcasa | Cuerpo ligero de plástico aislante |
| Versiones de la serie | Serie P y determinadas configuraciones 2P |
| Formatos | Conectores rectos y acodados, libres y de equipo |
| Opciones de color | Negro, azul, verde, rojo y amarillo; confirme disponibilidad por formato |
| Salida del cable | Recta o acodada; protección según configuración |
| Montaje | Longitud, pinout, sección, extremos e identificación según proyecto |
Contactos, material, valores eléctricos y entorno se confirman para el modelo de producción. El color no sustituye una codificación mecánica confirmada. La función exacta de GB-P-ZLG requiere comprobar el plano, porque las descripciones de la documentación no coinciden. No se asigna una terminación o montaje definitivo sin esa revisión.
CARACTERÍSTICAS DEL PRODUCTO
Carcasa de plástico para equipos compactos
Cuerpo exterior aislante
La serie utiliza un cuerpo ligero de plástico. Confirme el material según aplicación y requisitos de limpieza.
Identificación visual
Los colores ayudan a distinguir funciones, canales y grupos de cables. Indique el color solicitado.
Push-pull para el uso del equipo
El enclavamiento permite conectar y desconectar rápidamente. Seleccione salida y protección del cable según la manipulación prevista.
APLICACIONES
Conectores de plástico para equipos y cables
Se describen equipos médicos, de laboratorio, electrónica portátil y sistemas multicanal identificados por color. Las imágenes ilustran aplicaciones, no acreditan compatibilidad ni certificación.

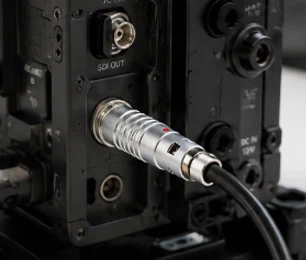

Medicina y laboratorio
Conexiones para diagnóstico, instrumentos de laboratorio y analizadores.
Electrónica portátil
Conexiones ligeras de plástico para equipos portátiles y manuales.
Medición y ensayos
Interfaces de cable y equipo para medida y ensayo.
Sistemas multicanal
Conexiones identificadas por color para distinguir canales y funciones.
MONTAJE DE CABLES
Seleccionar conector de plástico y conjunto de cables
Envíe diámetro exterior y tolerancia, sección, longitud, pinout y color. Una fotografía o muestra permite definir contactos, orientación y protección del cable.
Consultar montaje de cablesPreguntas sobre la serie P
¿Cómo elijo entre P y 2P?
La interfaz, espacio y contactos determinan la selección. Fotografías, medidas o una muestra permiten concretar la versión. Para GB-P-ZLG, la documentación presenta descripciones de montaje distintas; solicite el plano antes de decidir su función en el equipo.
¿Qué aporta la carcasa de plástico?
La documentación describe un cuerpo exterior ligero y aislante. Material e idoneidad se confirman por modelo.
¿Los cinco colores son cinco modelos de conexión diferentes?
No. El color facilita la identificación visual. Formato, contactos y disponibilidad se definen por separado.
¿Qué número de contactos está disponible?
Los contactos dependen del inserto P o 2P y del formato. Indique cantidad, macho o hembra y pinout.
¿Qué datos se necesitan para montar el cable?
Indique diámetro y tolerancia, longitud, sección, pinout, color, cantidad e interfaz complementaria.
¿Cómo se define la referencia final?
La referencia de producción se confirma en oferta y plano tras acordar formato, contactos, color, cable y terminación.
SOLICITUD DE PRESUPUESTO
Preparar su conexión de la serie P
Para preparar la oferta, indique serie y referencia o plano de la pareja, número de contactos, conector de cable o receptáculo de equipo y contactos macho o hembra. Añada pinout, corriente y tensión por circuito, diámetro exterior y longitud del cable si solicita un conjunto, cantidad, aplicación y requisitos especiales. Si falta un dato, señálelo para revisarlo antes de cerrar la configuración.
Consultar Serie P Resumen de conectores circularesGuías y familias relacionadas
Compare la serie B cuando el proyecto requiera carcasa metálica y una conexión de pantalla documentada. Para otra interfaz circular miniatura de equipo, consulte HR10 y su plano; no se presupone compatibilidad con P. La elección de P se basa en su construcción de plástico y la configuración aprobada, no en una equivalencia entre series.
Compare familias en las guías de selección. Los datos y las configuraciones de esta página corresponden a la serie del producto.
