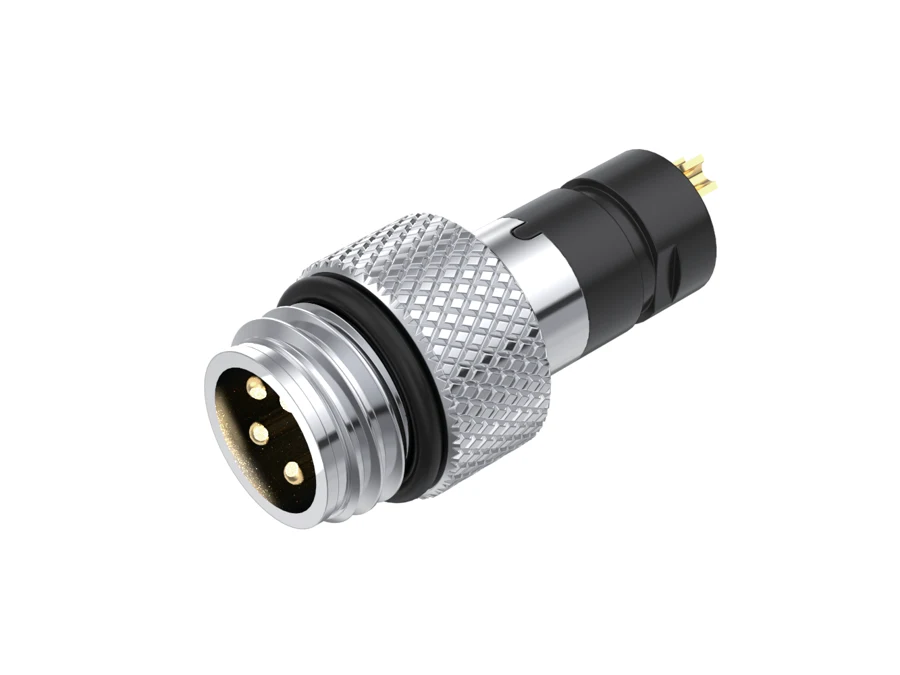

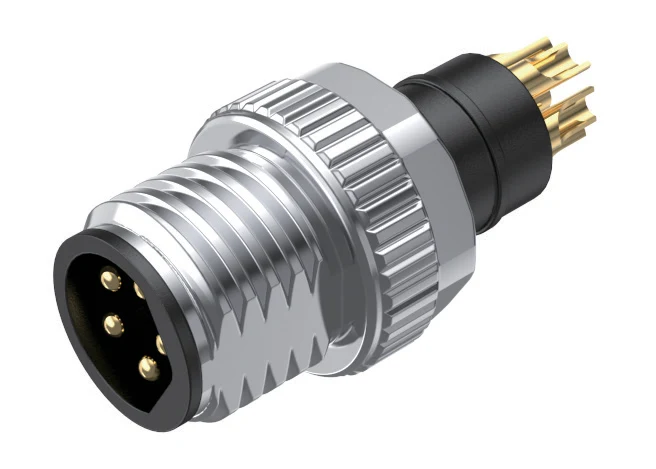

GLOBIX M8 Conectores de cable – Contactos macho, Sin apantallamiento, Terminación para soldadura

M8 / EJEMPLO DE PRODUCTO

GLOBIX / M8

Conectores M8 para sensores y equipos compactos

Los conectores GLOBIX M8 con rosca M8×1 permiten estudiar conexiones de sensores y equipos compactos mediante formatos de cable, panel y placa. El catálogo distingue contactos macho y hembra, terminaciones y configuraciones eléctricas; no todas las opciones se combinan entre sí. Parta de la conexión existente del sensor y compruebe el inserto antes de elegir una salida recta o acodada. En el lado del equipo, la fijación y el espacio de la placa condicionan el formato. Las tablas siguientes conservan los datos de las configuraciones documentadas y señalan las opciones que necesitan confirmación antes de aprobar el diseño.

Consultar configuración Descargar catálogo de la serie M ↓

La imagen muestra un formato. La codificación y la referencia de pedido completa se confirman para la configuración solicitada.

RESUMEN DEL PRODUCTO

Conectores M8 macho y hembra

50 imágenes en cuatro grupos muestran distintas terminaciones y montajes. Varias vistas pueden corresponder a un mismo formato; no constituyen un listado completo de SKU ni asignan codificaciones.

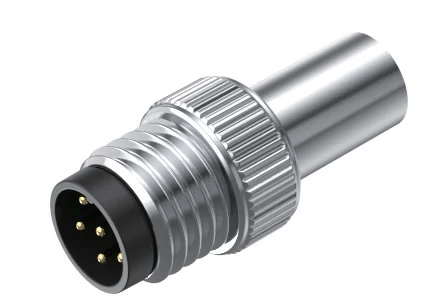

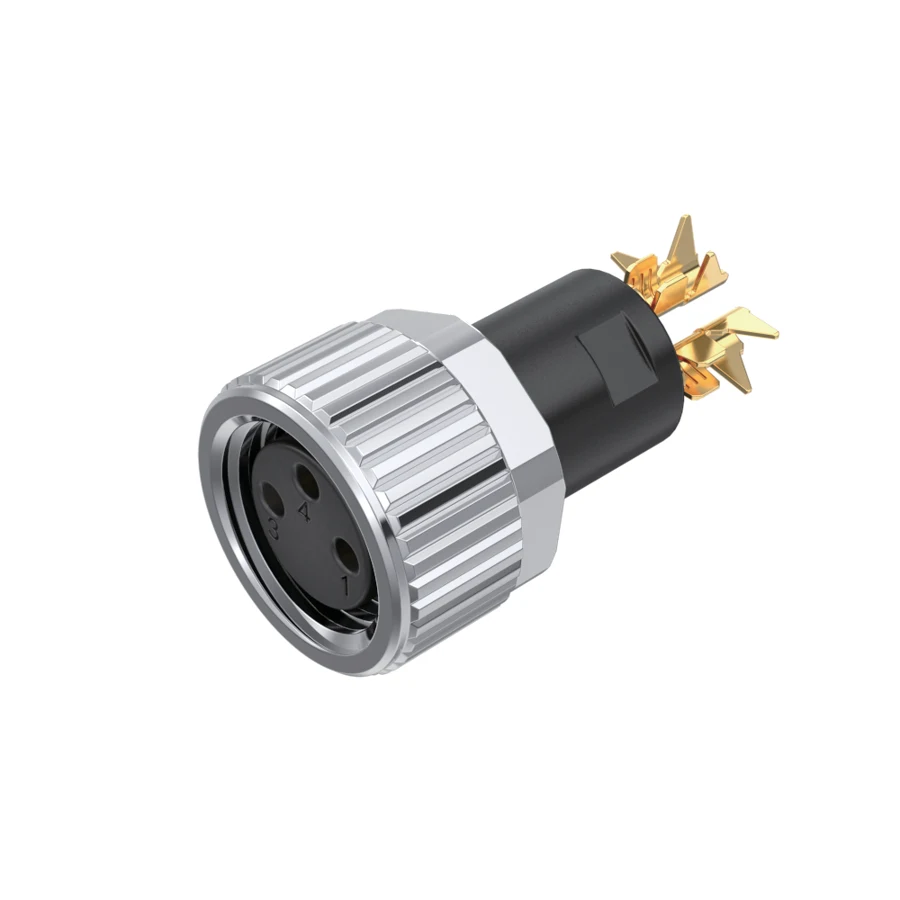

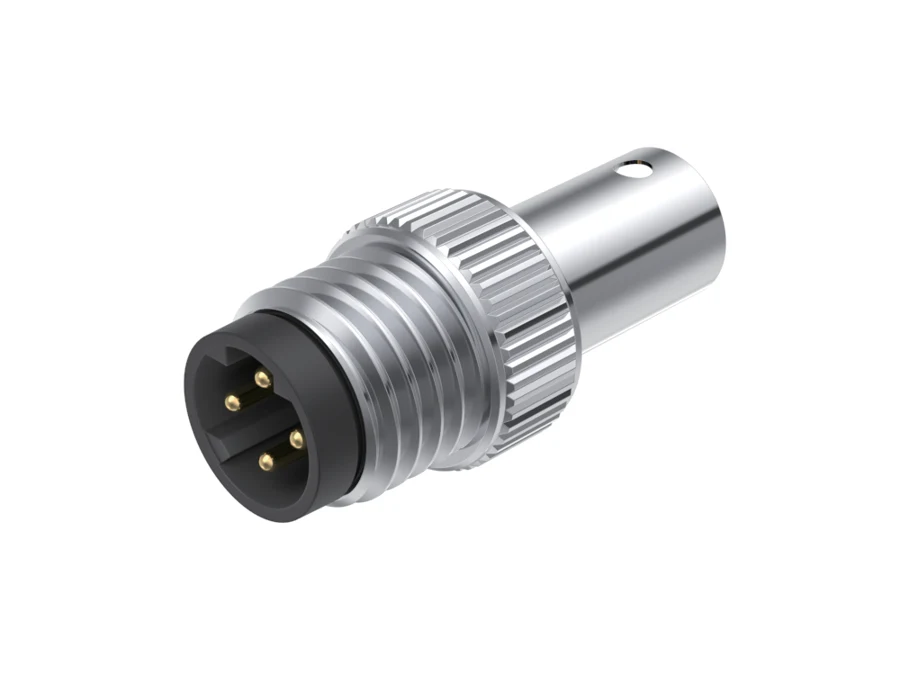

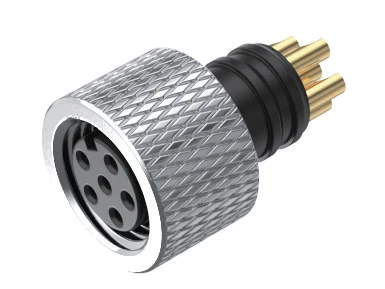

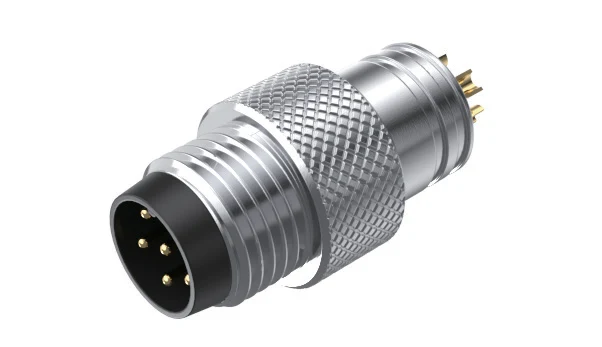

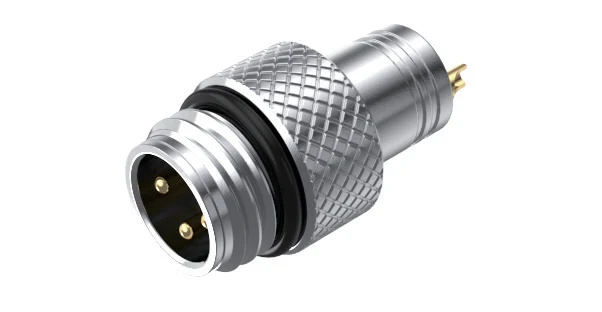

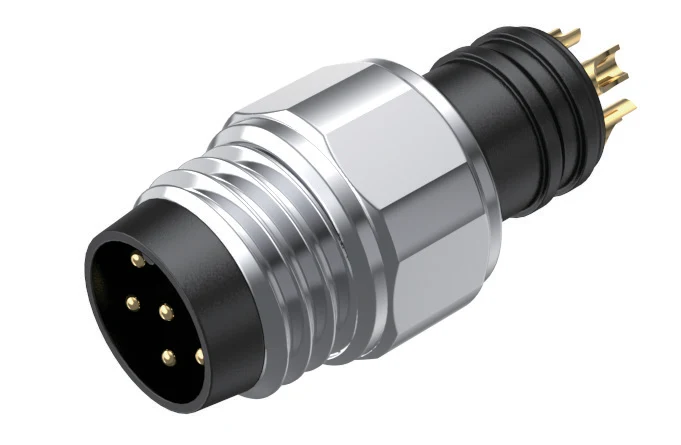

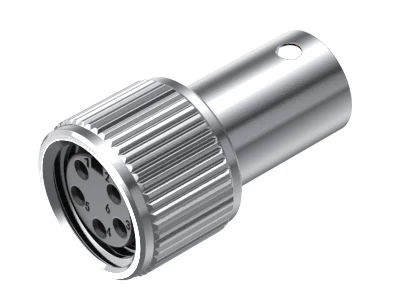

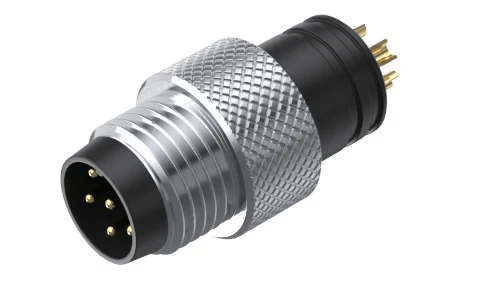

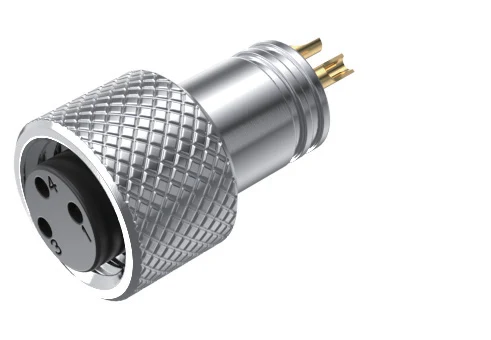

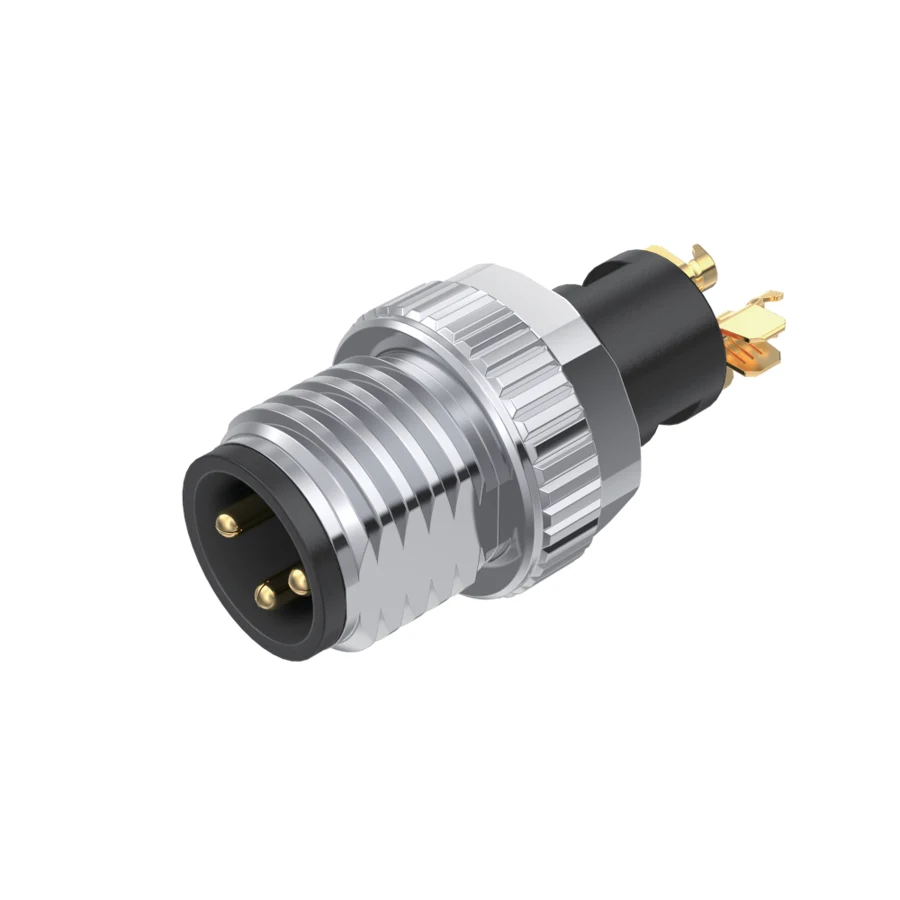

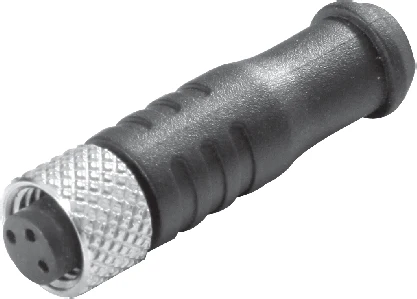

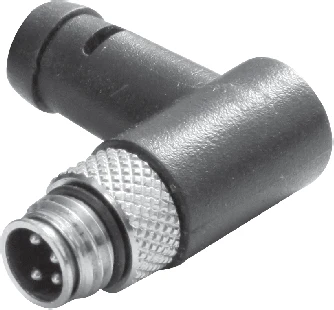

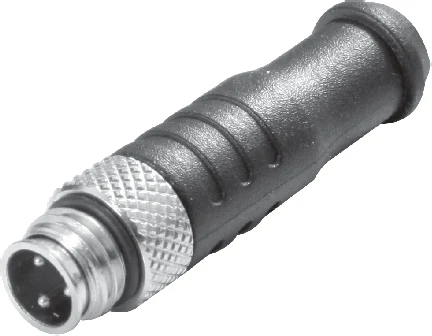

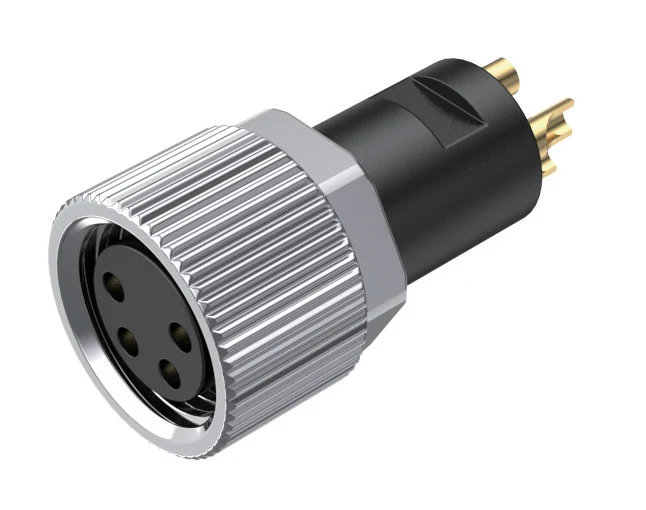

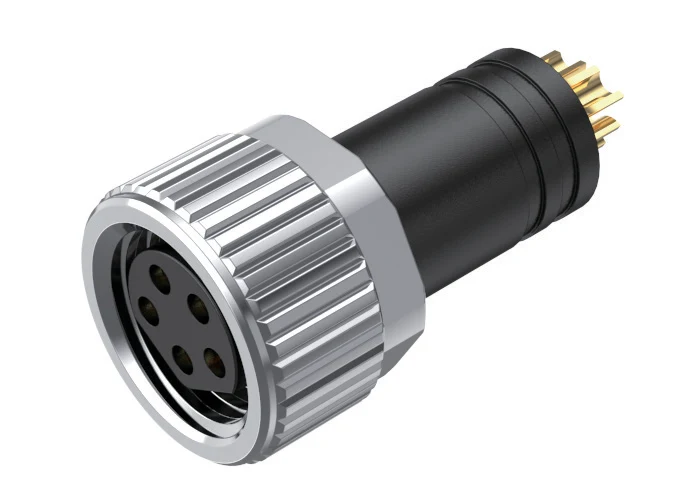

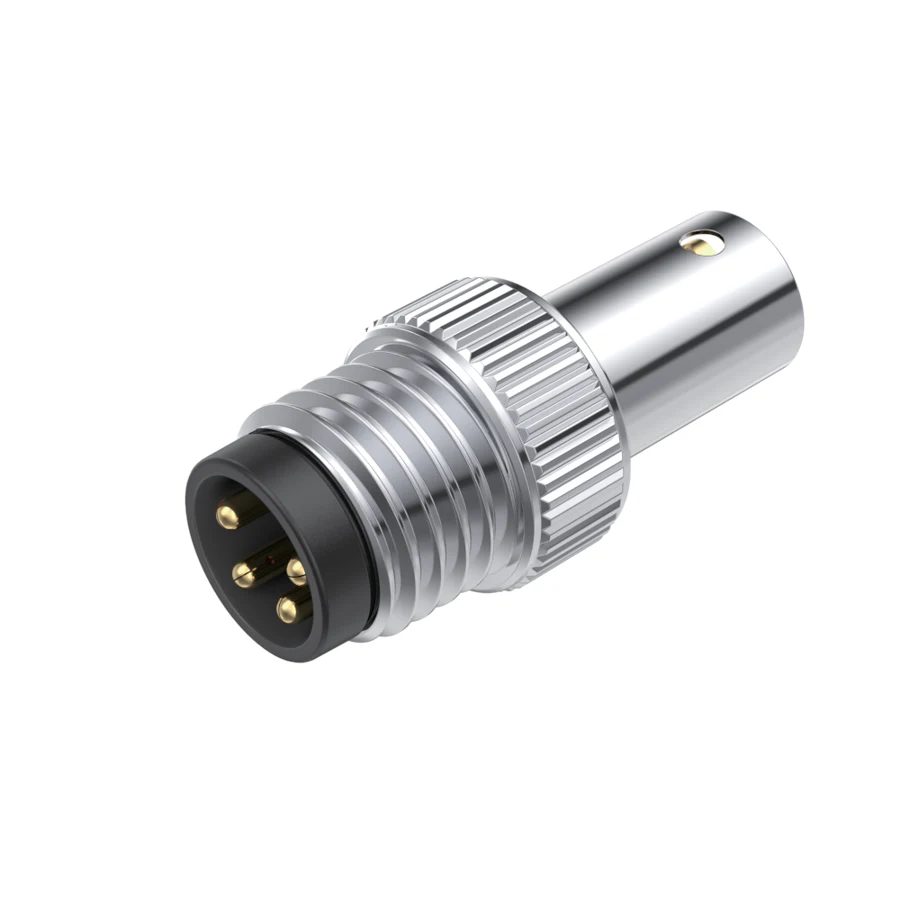

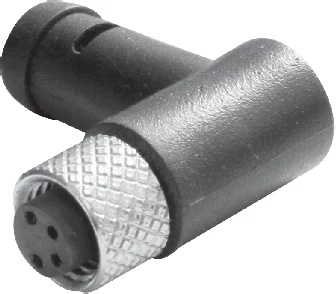

Conectores de cable

20 vistas

Conectores M8 macho y hembra para cable, con versiones apantalladas y sin apantallar.

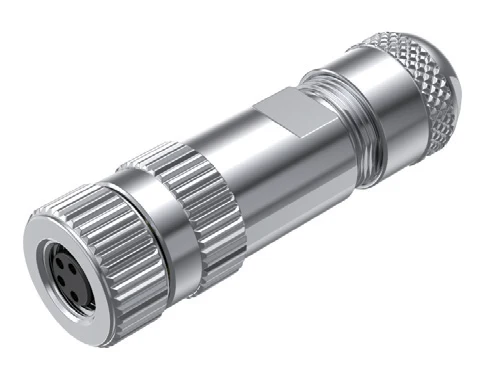

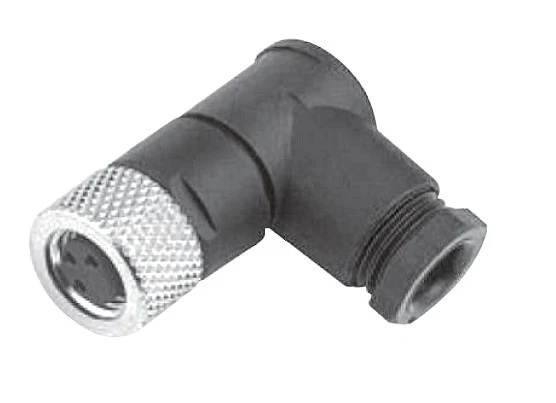

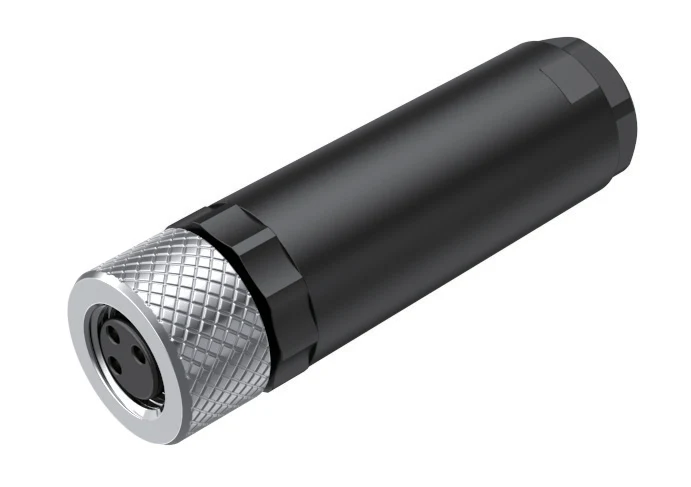

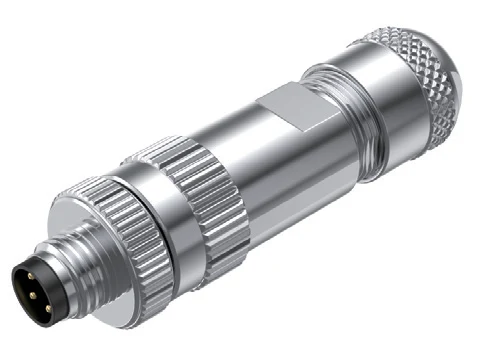

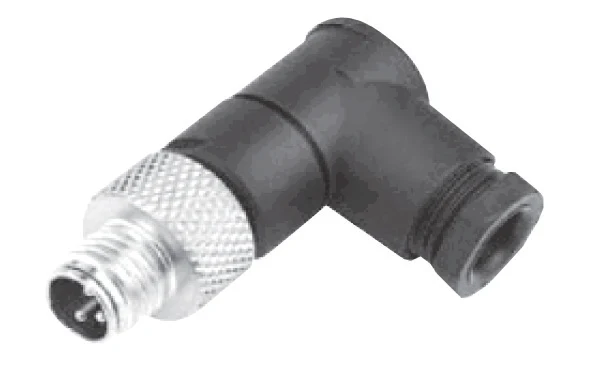

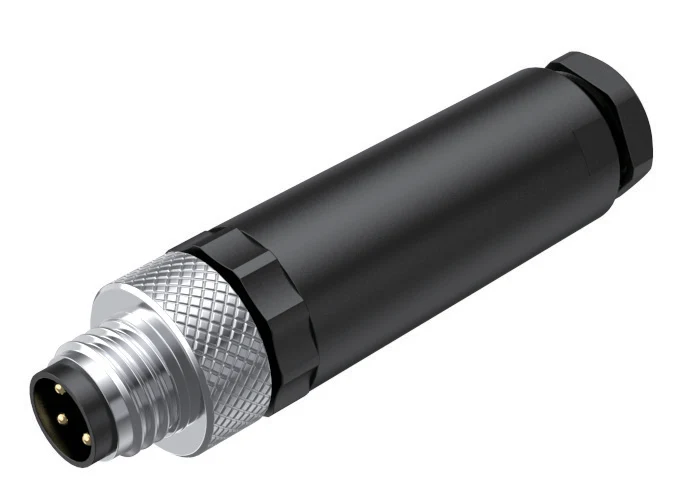

Conectores para montaje en campo

6 vistas

Conectores M8 ensamblables para cable. Confirme la terminación y el cable adecuados para cada versión.

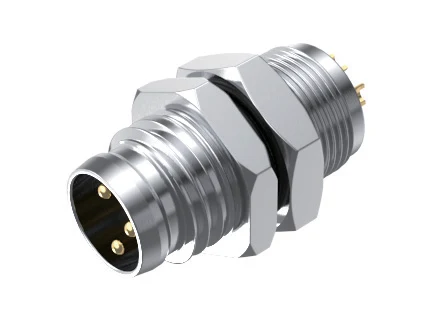

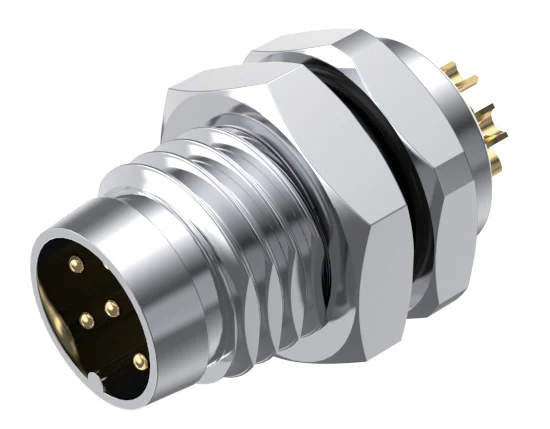

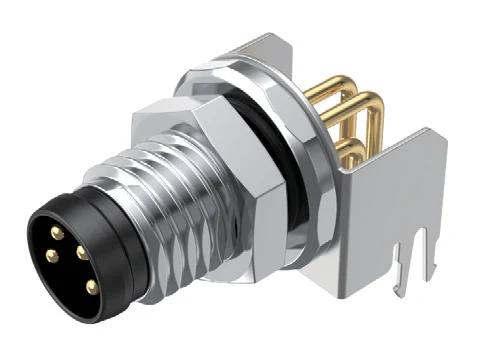

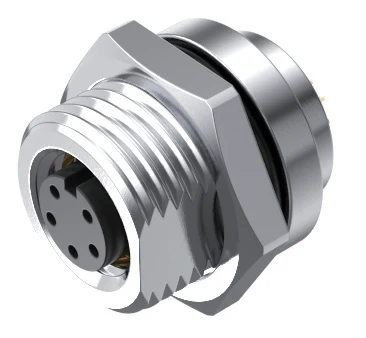

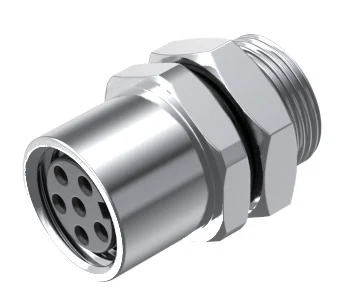

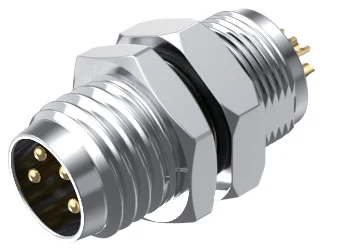

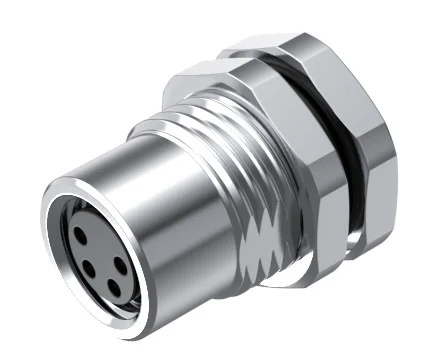

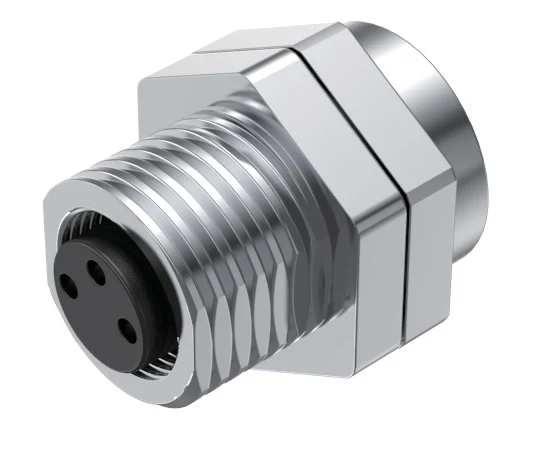

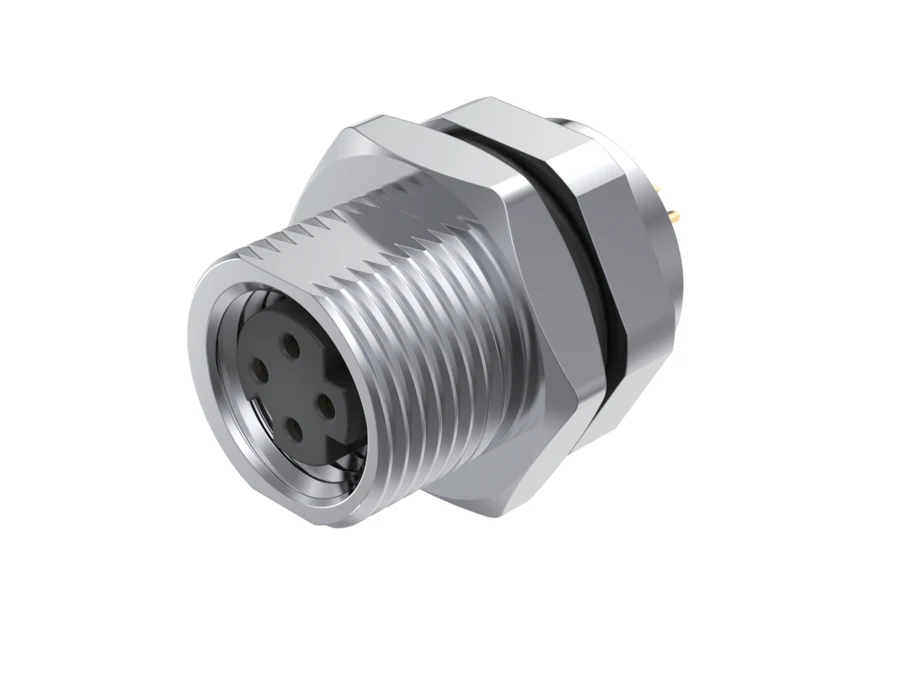

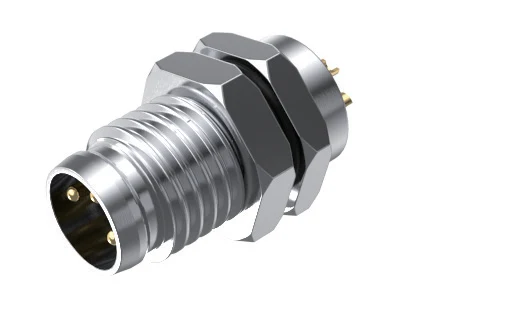

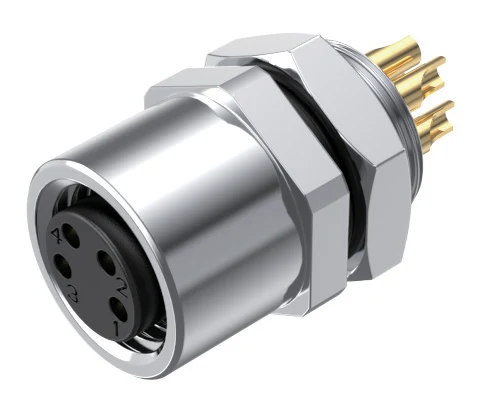

Conectores para montaje en panel

11 vistas

Conectores M8 de panel para montaje frontal o posterior.

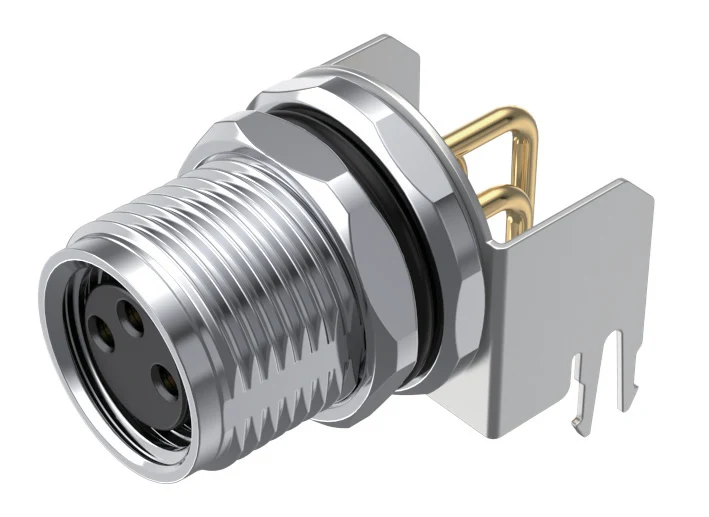

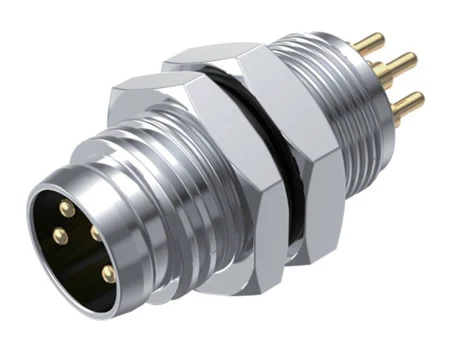

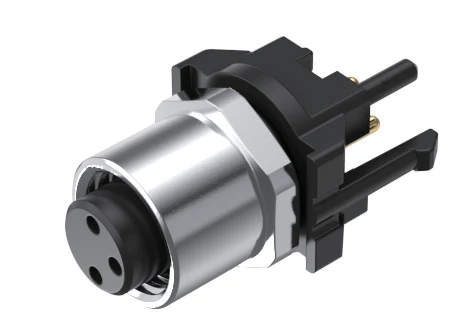

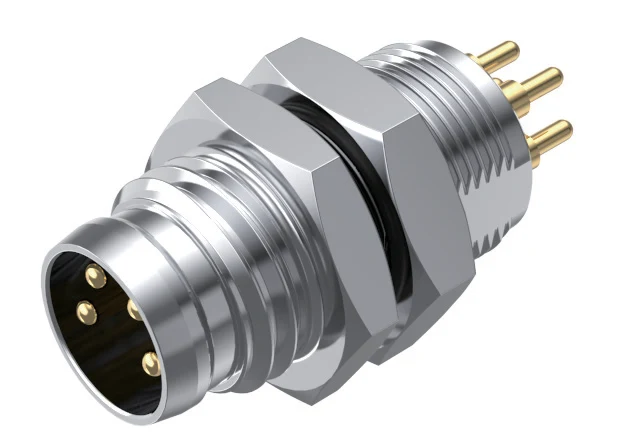

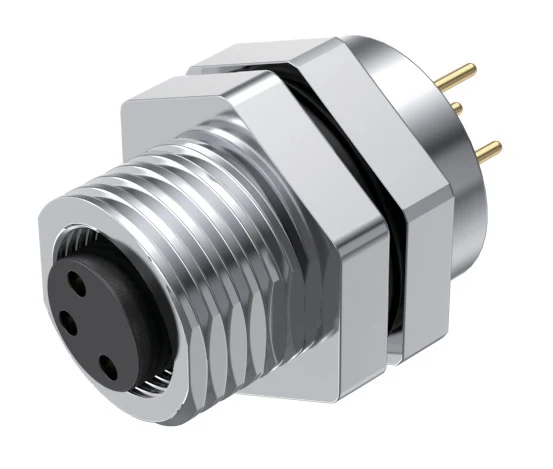

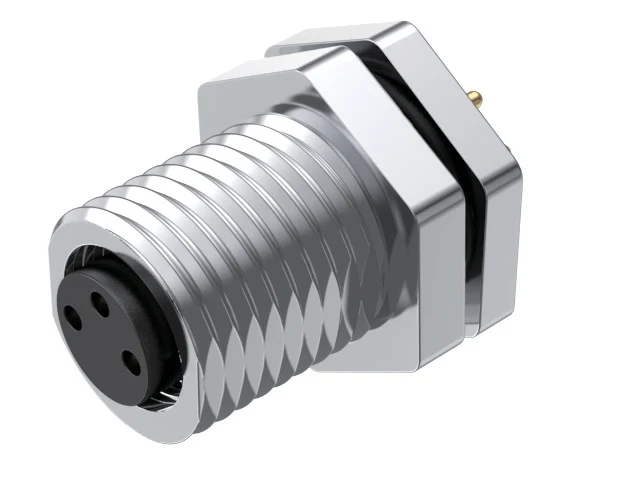

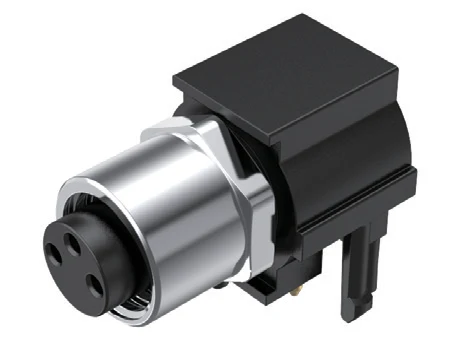

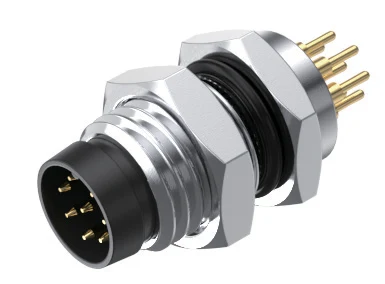

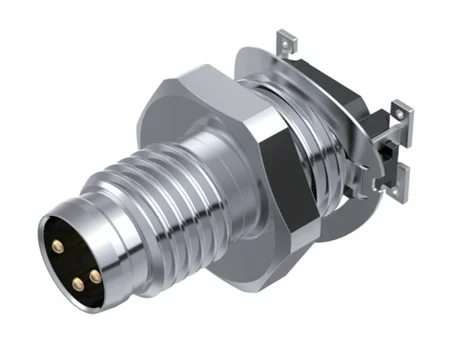

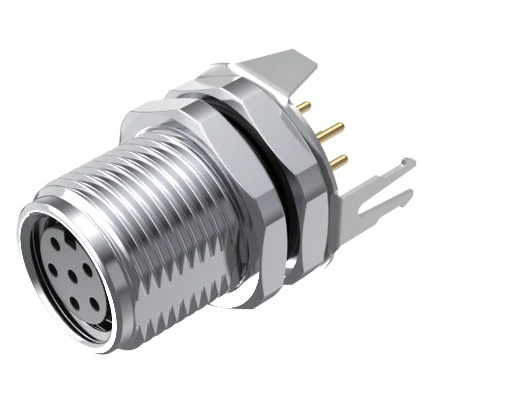

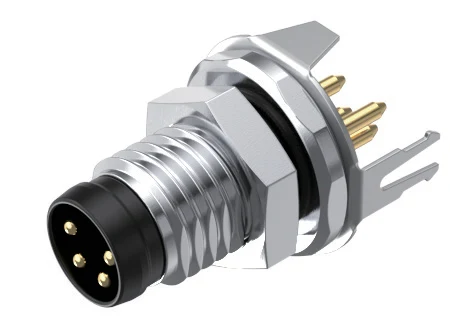

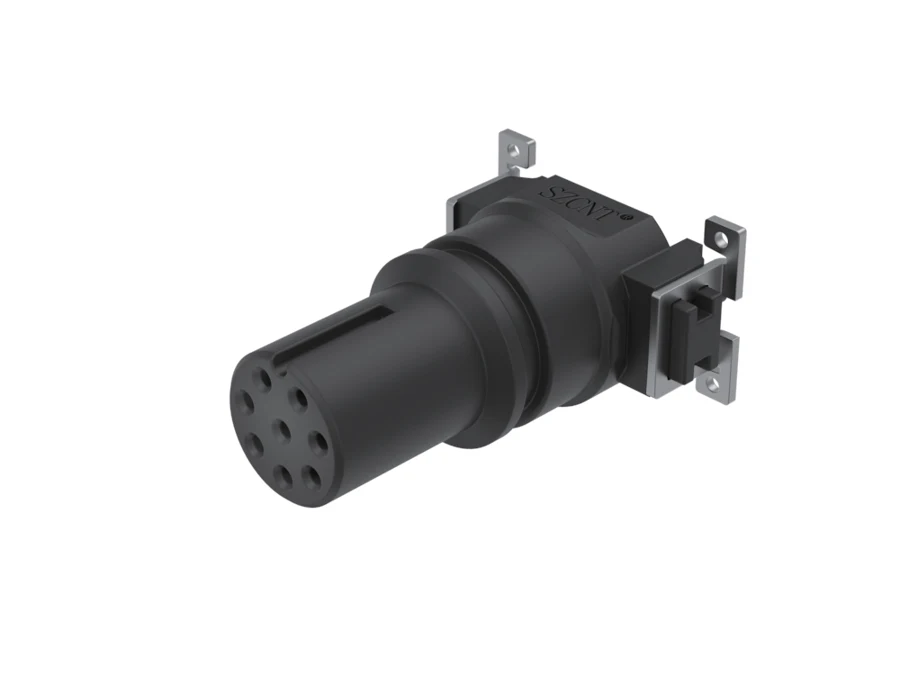

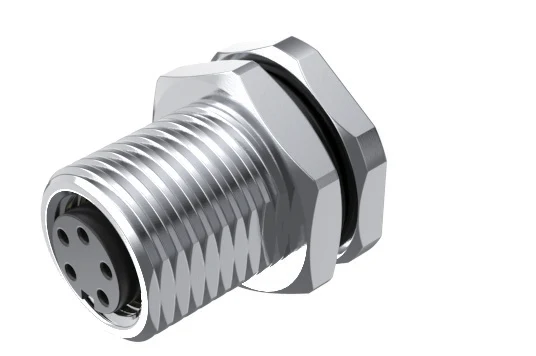

Conectores para PCB y SMD

13 vistas

Conexiones M8 de equipo para integración en placa, con versiones SMD y PCB acodadas.

CODIFICACIÓN Y CONTACTOS

Codificación y valores eléctricos M8

La tabla distingue número de contactos y codificación. No se atribuye codificación A cuando no está indicada. Conector macho y hembra M8 deben coincidir en disposición y pinout.

Configuraciones M8 confirmadas en catálogo
ContactosCodificaciónTensión nominalCorriente nominal
3No indicado60 V4 A
4No indicado60 V4 A
4D60 V4 A
5A30 V4 A
5B30 V3 A
6A60 V2 A
8A60 V1,5 A

Modelo adicional de 2 contactos documentado

GB24-M8-WZ0203 figura en el catálogo como conexión PCB acodada y apantallada con 2 contactos macho. Codificación, tensión y corriente nominales pendientes de confirmación. No se asigna a una imagen concreta.

INFORMACIÓN TÉCNICA

Datos técnicos de referencia

Datos de referencia M8 del catálogo
Grado de protecciónIP67
Temperatura de funcionamiento−40 °C a +85 °C
Resistencia de contacto≤ 8 mΩ
Vida mecánica> 500 ciclos de conexión
Sección del conductor0,14 mm² (AWG26) / 0,25 mm² (AWG24)
Tensión nominal de impulso3–4 Contactos: 1500 V DC; 5–8 Contactos: 800 V DC

Datos de referencia de serie sujetos a estructura, codificación, terminación e instalación. IP67 no se atribuye automáticamente a cada imagen. Confirme temperatura y vida mecánica para el modelo elegido.

La tensión de impulso y la tensión nominal de trabajo son magnitudes distintas. Las dos secciones de conductor son valores independientes del catálogo, no un intervalo continuo.

Materiales y terminaciones

La estructura de referencia indica carcasa CuZn niquelada, aislante PA y contactos CuZn dorados. Estos materiales no se atribuyen a todas las versiones de plástico o metal.

Terminaciones documentadas: Soldadura, tornillo, terminal, PCB y SMD. Seleccione el montaje y la terminación correspondientes.

Cable y montaje

La conexión utiliza rosca M8×1 / M8×1.0. La salida del cable, la fijación de carcasa y la conexión PCB dependen del formato.

Ejemplos de salidas de cable por modelo
Configuración documentadaSalida de cableCorrespondencia
Recta, sin apantallamiento, montaje en campo con tornillo2,0–4,0 mmGB24-M8-H0301 / H0401 / H0302 / H0402
Recta, totalmente metálica y apantallada, montaje en campo con tornillo4,0–6,0 mmGB24-M8-K0301 / K0401 / K0302 / K0402
Otras conexiones ensamblables para soldadura documentadas2,0–4,0 mmSolo las versiones correspondientes de las páginas 19–20

No es un intervalo universal de cable para M8. Los valores 5,65 mm y 6,05 mm corresponden a aberturas específicas, no a un diámetro exterior general. Consulte el plano del modelo para dimensiones y opciones de pedido.

Cómo seleccionar la configuración

  1. Parta del sensor. Obtenga referencia, plano y pinout del conector del sensor. No asigne automáticamente codificación A a los formatos cuyo catálogo no indica codificación.
  2. Compruebe la fila eléctrica. Seleccione número de contactos y codificación conjuntamente. El modelo de 2 contactos necesita confirmación de valores eléctricos; no use los de una configuración vecina.
  3. Resuelva el lado del equipo. Para panel, revise fijación y profundidad; para PCB/SMD, solicite huella y orientación. Elija una salida que deje espacio al cable y al accionamiento de la rosca.
  4. Defina la terminación. Indique soldadura, tornillo, terminal o placa según formato. Facilite sección y diámetro exterior por separado: el término terminal no confirma una terminación de crimpado.

Datos para solicitar el modelo y su oferta

Para preparar la oferta, indique serie y referencia o plano de la pareja, número de contactos, conector de cable o receptáculo de equipo y contactos macho o hembra. Añada pinout, corriente y tensión por circuito, diámetro exterior y longitud del cable si solicita un conjunto, cantidad, aplicación y requisitos especiales. Si falta un dato, señálelo para revisarlo antes de cerrar la configuración.

Enviar requisitos de la configuración

DESCARGAS

Catálogo de productos de la serie M

El catálogo general de la serie M incluye imágenes M8, datos técnicos, planos por modelo y otras series. Está disponible en inglés y chino.

Descargar catálogo de la serie M

PDF · EN / ZH · acceso sin registro

PREGUNTAS DE SELECCIÓN

Preguntas sobre conectores M8

¿Qué codificaciones M8 están disponibles?

El catálogo confirma codificaciones A, B y D. Algunas configuraciones de 3 y 4 contactos no indican codificación; no se consideran automáticamente de tipo A.

¿Qué números de contactos están disponibles?

La tabla recoge 3, 4, 5, 6 y 8 contactos con sus valores nominales. También se documenta un modelo de 2 contactos cuya codificación y valores eléctricos requieren confirmación.

¿Qué terminaciones están disponibles?

Se documentan soldadura, tornillo, terminal y montaje PCB/SMD. La denominación terminal no se interpreta como crimpado.

¿Qué protección ofrece la serie M8?

IP67 es una referencia de serie del catálogo. Confirme su aplicación al formato, acoplamiento, sellado del cable y montaje concretos.

¿Qué datos se necesitan para la consulta?

Indique aplicación, contactos, codificación, conector complementario, montaje, terminación, apantallamiento, cable y cantidad. Un plano o fotografía facilita la selección del conector M8.

SOLICITUD DE PRESUPUESTO

¿Qué configuración M8 necesita?

Para iniciar la consulta bastan correo electrónico, descripción y cantidad. Si dispone de ellos, añada conector complementario, contactos, codificación, cable y plano. Teléfono / WhatsApp opcional.

M8 Consultar configuración

Guías y familias relacionadas

El catálogo GLOBIX M12 documenta otras combinaciones de codificación, contactos y montaje. Compárelas cuando pueda cambiar la interfaz del equipo; no son piezas intercambiables con M8. Para suministrar una conexión terminada, consulte conjuntos de cables a medida.

Compare familias en las guías de selección. Los datos y las configuraciones de esta página corresponden a la serie del producto.
