M5 Conexión de cable
- Contactos hembra
- Sin apantallamiento
- Recto
M5 / EJEMPLO DE PRODUCTO
GLOBIX / M5
Conectores circulares M5 para equipos compactos
Conectores M5 para interfaces compactas. Compare contactos macho y hembra, montaje en panel y terminaciones PCB. Elija la salida recta o acodada según el espacio disponible.
Imagen representativa. La configuración y el conector complementario se confirman para su proyecto.
RESUMEN DEL PRODUCTO
M5: seleccionar la conexión
Configuraciones de contactos documentadas: 3 / 4. Confirme conjuntamente contactos, terminación y montaje. No todas las combinaciones están disponibles en cada formato.
Ver todos los conectores de la serie M →IMÁGENES DEL PRODUCTO
Conexiones de cable y equipo
Imágenes de las estructuras documentadas. Su número no representa la cantidad de SKU. No se atribuyen modelos ni orientaciones sin una referencia confirmada.
Conectores de cable
6 vistas

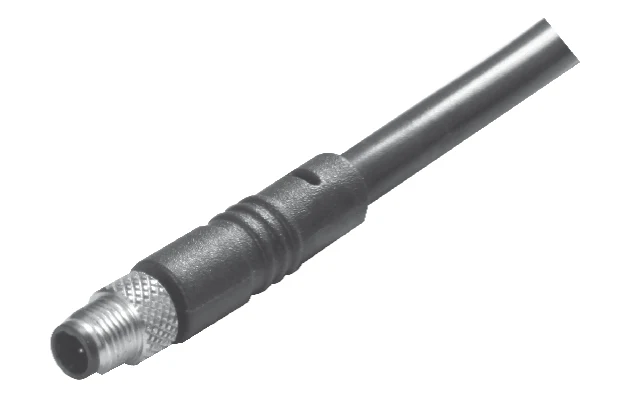

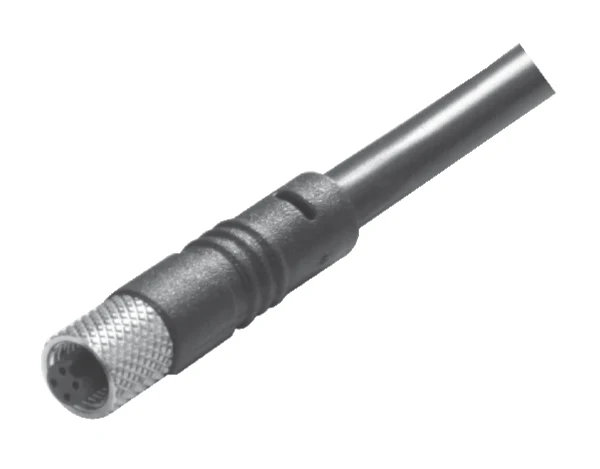

M5 Conexión de cable
- Contactos macho
- Sin apantallamiento
- Recto

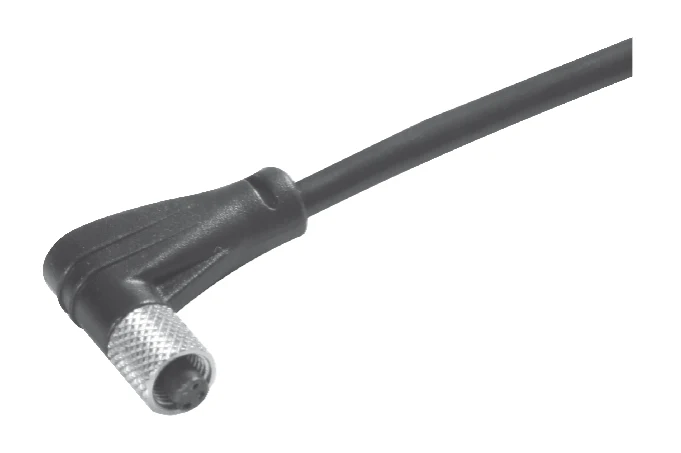

M5 Conexión de cable
- Contactos hembra
- Sin apantallamiento
- Acodado

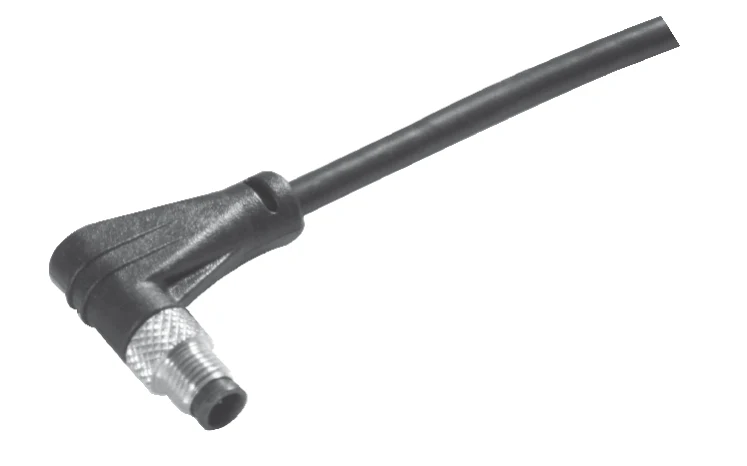

M5 Conexión de cable
- Contactos macho
- Sin apantallamiento
- Acodado

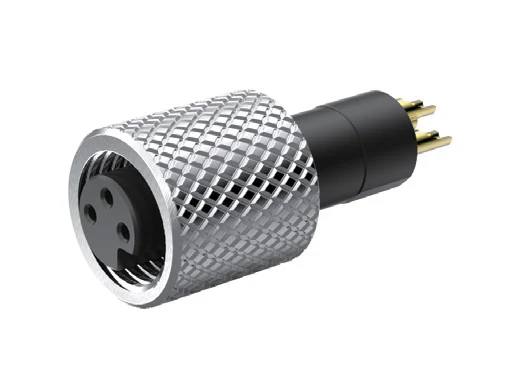

M5 Conexión de cable
- Contactos hembra
- Sin apantallamiento
- Terminación para soldadura

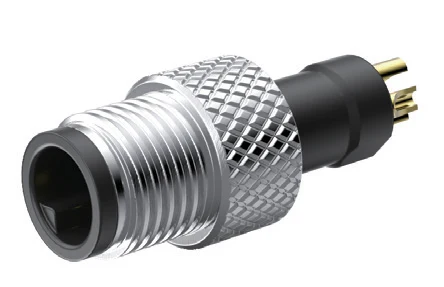

M5 Conexión de cable
- Contactos macho
- Sin apantallamiento
- Terminación para soldadura
Conectores de panel
5 vistas

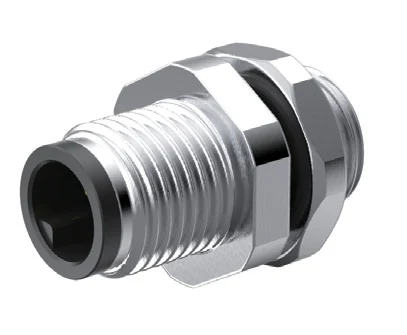

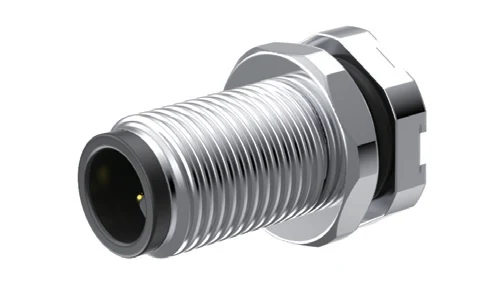

M5 Conexión de panel
- Contactos macho
- Sin apantallamiento
- Terminación para soldadura
- Montaje frontal

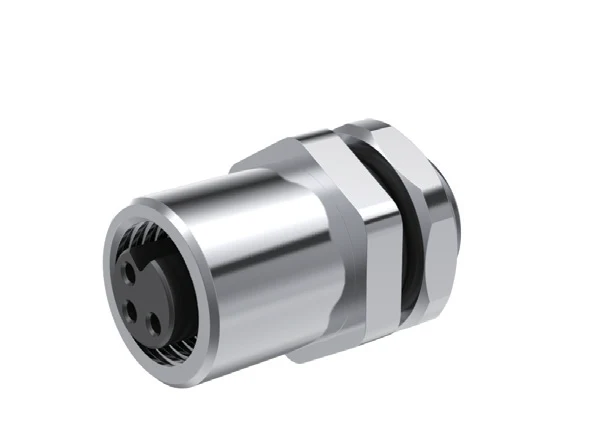

M5 Conexión de panel
- Contactos hembra
- Sin apantallamiento
- Terminación para soldadura
- Montaje frontal

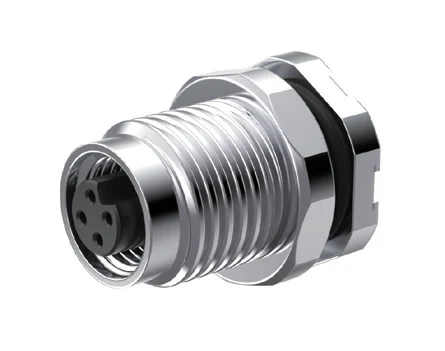

M5 Conexión de panel
- Contactos hembra
- Sin apantallamiento
- Terminación para soldadura
- Montaje posterior

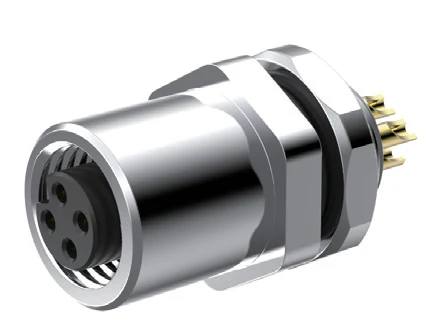

M5 Conexión de panel
- Contactos hembra
- Sin apantallamiento
- Terminación para soldadura
- Montaje posterior
M5 Conexión de panel
- Contactos macho
- Sin apantallamiento
- Terminación para soldadura
- Montaje posterior
Versiones PCB
3 vistas

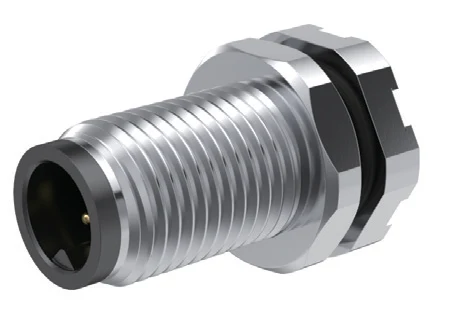

M5 Conexión PCB
- Contactos macho
- Sin apantallamiento
- Montaje frontal

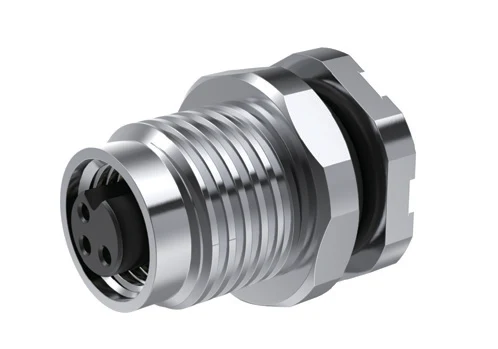

M5 Conexión PCB
- Contactos hembra
- Sin apantallamiento
- Montaje frontal

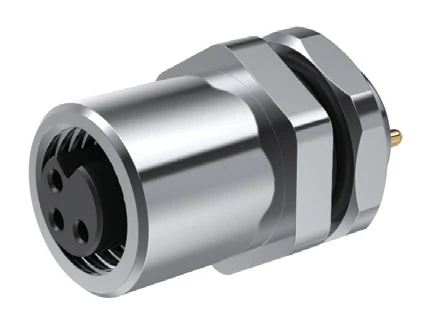

M5 Conexión PCB
- Contactos hembra
- Sin apantallamiento
- Montaje posterior
Configuraciones de contactos
3 o 4 contactos con codificación A
La página 02 del catálogo confirma la codificación A para 3 y 4 contactos. LT y Z identifican familias constructivas, no codificaciones adicionales. Verifique el pinout y el conector complementario del modelo.
Datos eléctricos
Valores nominales por configuración de contactos
Referencia: página 02. La tensión y corriente nominales se indican por separado para ambas configuraciones. Confirme su correspondencia con el modelo elegido.
| Contactos | Codificación | Tensión nominal | Corriente nominal |
|---|---|---|---|
| 3 | A | 60 V | 1 A |
| 4 | A | 60 V | 1 A |
Datos técnicos de referencia
Referencias de serie M5
Valores de referencia de la página 02, sujetos al modelo, al acoplamiento completo y al montaje. La tensión de impulso no equivale a la tensión de trabajo admisible.
| Característica | Referencia de serie |
|---|---|
| Grado de protección | IP67 |
| Temperatura de funcionamiento | −40 °C a +85 °C |
| Vida mecánica | >500 ciclos de conexión |
| Resistencia de contacto | ≤10 mΩ |
| Tensión nominal de impulso — dato de catálogo | 1500 V DC |
| Sección del conductor — referencia | 0,14 mm² / AWG26 |
| Material de carcasa — referencia | CuZn, niquelado |
| Aislante — referencia | PA |
| Material de contactos — referencia | CuZn, dorado |
Formatos / Terminaciones
Conexiones de cable y receptáculos fijos
Se documentan versiones sin apantallamiento, de cable y panel, con contactos macho o hembra. Hay terminaciones para soldadura y determinadas versiones PCB. No se confirma aquí montaje en campo ni crimpado.
| Configuración / familia | Estructura confirmada | Terminación |
|---|---|---|
| LT, página 03 | Conectores macho y hembra para cable | Terminación para soldadura |
| Z, páginas 03–04 | Versiones de montaje frontal y posterior | Terminación para soldadura |
| Z, página 04 | PCB frontal macho/hembra y posterior hembra | Conexión PCB |
| Versiones de cable, páginas 05–06 | Versiones macho/hembra rectas y acodadas | Según la entrada concreta del catálogo |
Rosca y montaje
Dimensiones según el plano del modelo
Los planos correspondientes documentan M5×0.5. Algunas versiones tienen otras roscas de fijación. Compruebe la abertura del panel y el montaje en el plano del modelo; no se indica un diámetro universal de cable.
GUÍA DE SELECCIÓN
M5: seleccionar conectores
- Número de contactos e interfaz existente
- Contactos macho o hembra
- Cable, panel o montaje PCB documentado
- Formato y cierre requeridos
- Terminación y cable
- Apantallamiento y montaje
- Fotografía o plano y cantidad
La configuración solo incluye opciones documentadas para el modelo elegido. Puede dejar por definir los datos que todavía desconozca.
DESCARGAS
Catálogo general de la serie M
El catálogo general EN / ZH incluye las versiones M5, datos de referencia y planos por modelo.
Abrir catálogoPDF · EN / ZH · acceso sin registro
PREGUNTAS DE SELECCIÓN
Preguntas sobre conectores M5
¿Qué contactos y codificaciones están disponibles?
El catálogo confirma 3 y 4 contactos con codificación A. El pinout y el acoplamiento se verifican para el modelo elegido.
¿Qué formatos M5 están documentados?
Se documentan conectores macho y hembra de cable, montaje frontal y posterior en panel, determinadas versiones PCB y salidas de cable rectas y acodadas.
¿Hay versiones M5 para PCB?
Sí. Se documentan versiones frontales con contactos macho y hembra, y una versión posterior con contactos hembra. Geometría y dimensiones dependen del modelo.
¿Qué datos necesita GLOBIX para una consulta?
Indique número y tipo de contactos, montaje de cable o equipo, terminación, espacio, requisitos del cable y cantidad. Adjunte un plano o fotografía del conector complementario.
SOLICITUD DE PRESUPUESTO
M5: consultar conexión
Indique contactos, conector complementario, terminación y cantidad. Los datos del cable y un plano o fotografía ayudan a precisar la selección.
M5 consultar Ver todos los conectores de la serie M →Guías y familias relacionadas
Compare familias en las guías de selección. Los datos y las configuraciones de esta página corresponden a la serie del producto.
