M17 Conexión de cable
- Contactos hembra
- Terminación para crimpado
- Conexión roscada
M17 / EJEMPLO DE PRODUCTO
GLOBIX / M17
Conectores M17 con distintos sistemas de cierre
Conectores circulares M17 de cable y brida con cierre roscado o Twist-Lock. Seleccione contactos y terminación dentro del grupo correspondiente del catálogo.
Imagen representativa. La configuración y el conector complementario se confirman para su proyecto.
RESUMEN DEL PRODUCTO
M17: seleccionar la conexión
Configuraciones de contactos documentadas: 2 / 4 / 7 / 8 / 9 / 12 / 17 / 36. Confirme conjuntamente contactos, terminación y montaje. No todas las combinaciones están disponibles en cada formato.
Ver todos los conectores de la serie M →IMÁGENES DEL PRODUCTO
Conexiones de cable y equipo
Imágenes de las estructuras documentadas. Su número no representa la cantidad de SKU. No se atribuyen modelos ni orientaciones sin una referencia confirmada.
Conectores de cable
26 vistas

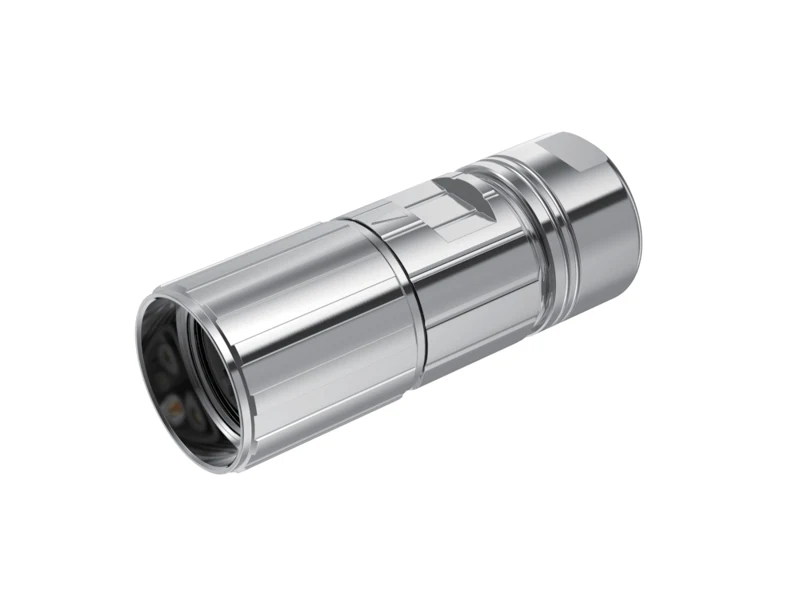

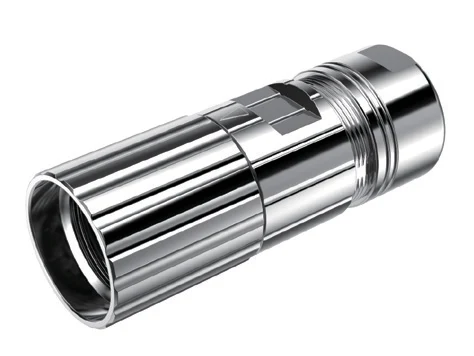

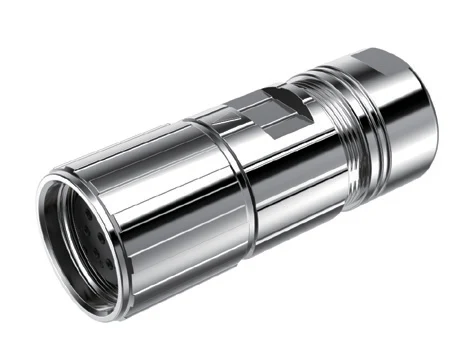

M17 Conexión de cable
- Contactos hembra
- Terminación para crimpado
- Conexión roscada
M17 Conexión de cable
- Contactos hembra
- Terminación para crimpado
- Conexión roscada

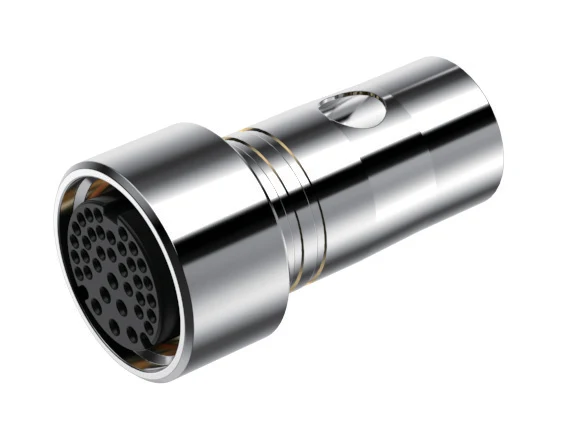

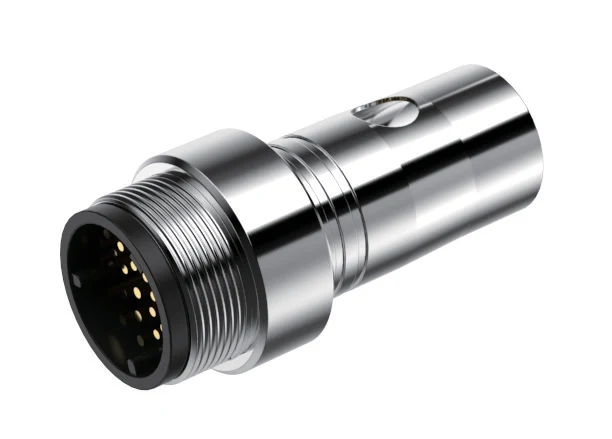

M17 Conexión de cable
- Contactos hembra
- Terminación para soldadura
- Conexión roscada

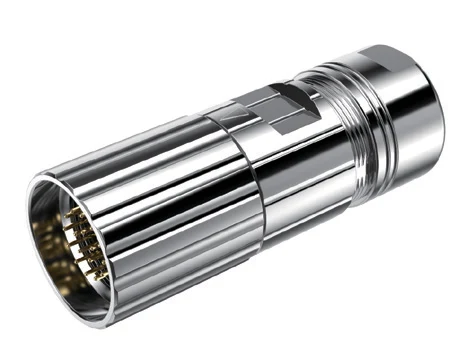

M17 Conexión de cable
- Contactos macho
- Terminación para crimpado
- Conexión roscada
M17 Conexión de cable
- Contactos macho
- Terminación para crimpado
- Conexión roscada
M17 Conexión de cable
- Contactos macho
- Terminación para soldadura
- Conexión roscada

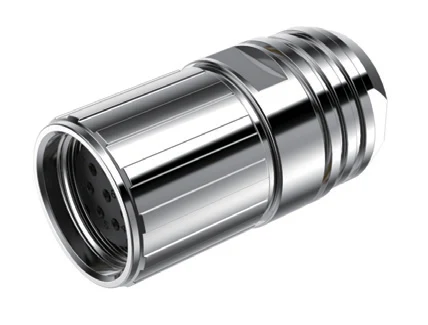

M17 Conexión de cable
- Contactos hembra
- Terminación para crimpado
- Conexión roscada
M17 Conexión de cable
- Contactos hembra
- Terminación para crimpado
- Conexión roscada
M17 Conexión de cable
- Contactos hembra
- Terminación para crimpado
- Conexión roscada
M17 Conexión de cable
- Contactos hembra
- Terminación para crimpado
- Conexión roscada
M17 Conexión de cable
- Contactos hembra
- Terminación para crimpado
- Conexión roscada

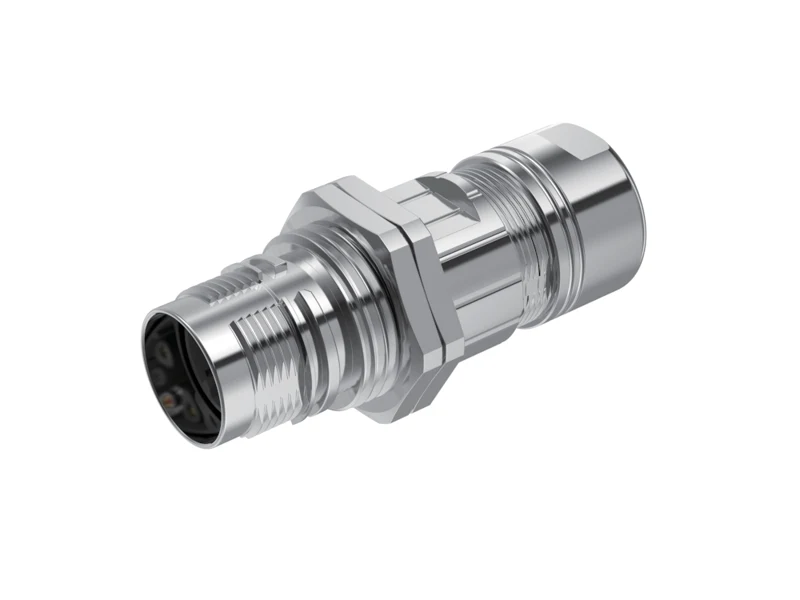

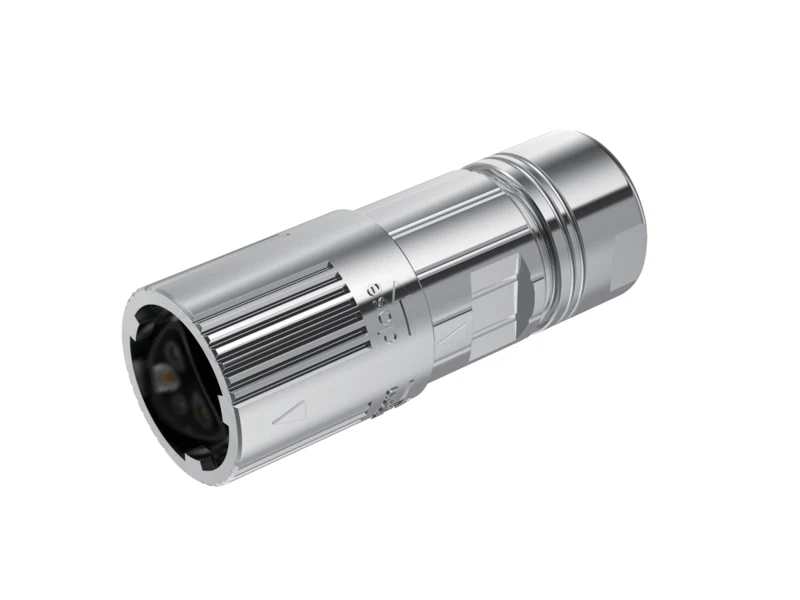

M17 Conexión de cable
- Contactos hembra
- Terminación para crimpado
- Twist-Lock

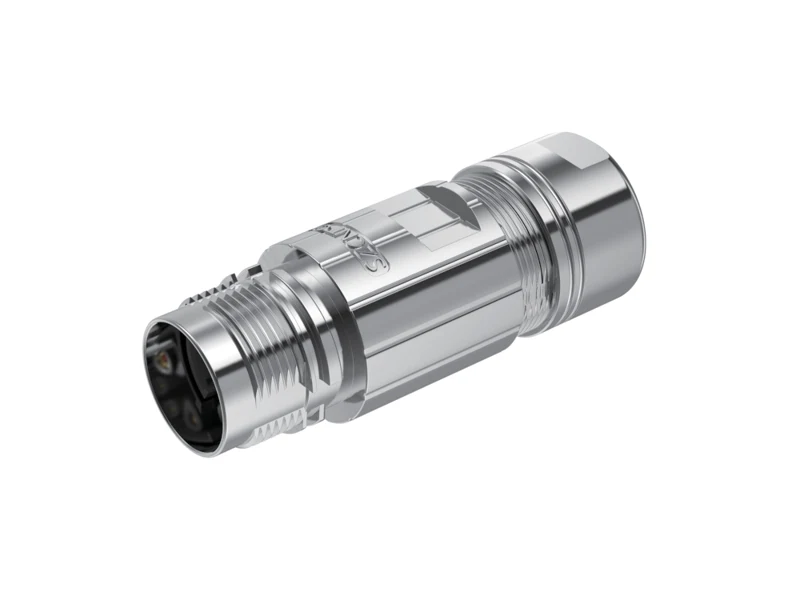

M17 Conexión de cable
- Contactos hembra
- Terminación para crimpado
- Twist-Lock
M17 Conexión de cable
- Contactos hembra
- Terminación para crimpado
- Twist-Lock
M17 Conexión de cable
- Contactos hembra
- Terminación para crimpado
- Twist-Lock
M17 Conexión de cable
- Contactos hembra
- Terminación para crimpado
- Twist-Lock
M17 Conexión de cable
- Contactos hembra
- Terminación para crimpado
- Twist-Lock
M17 Conexión de cable
- Contactos hembra
- Terminación para crimpado
- Twist-Lock
M17 Conexión de cable
- Contactos hembra
- Terminación para crimpado
- Twist-Lock

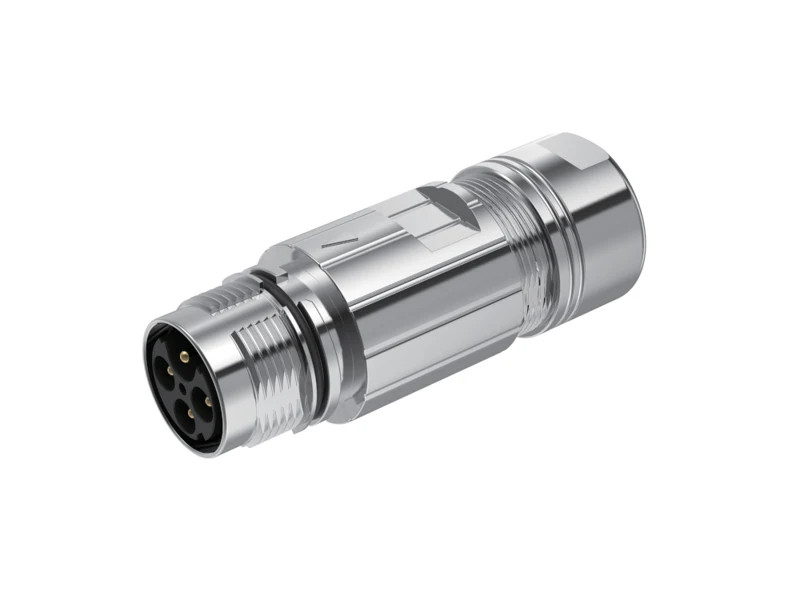

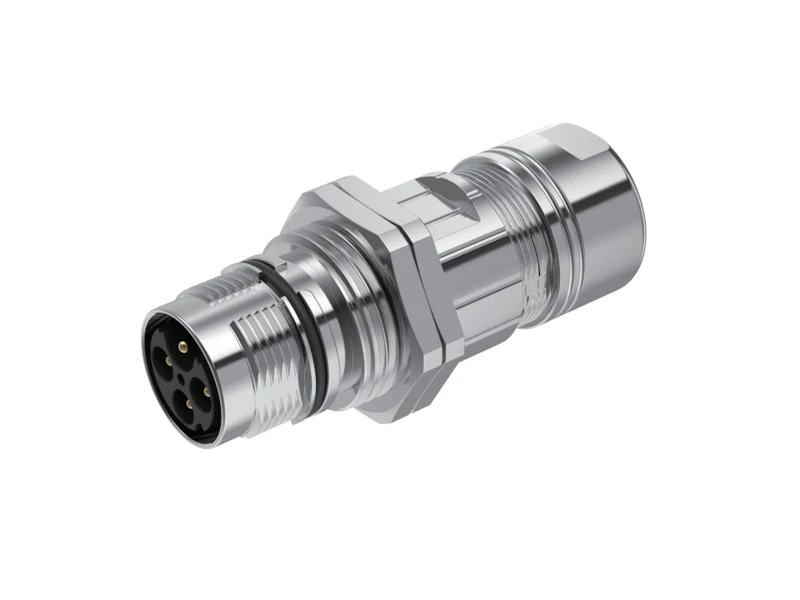

M17 Conexión de cable
- Contactos macho
- Terminación para crimpado
- Conexión roscada

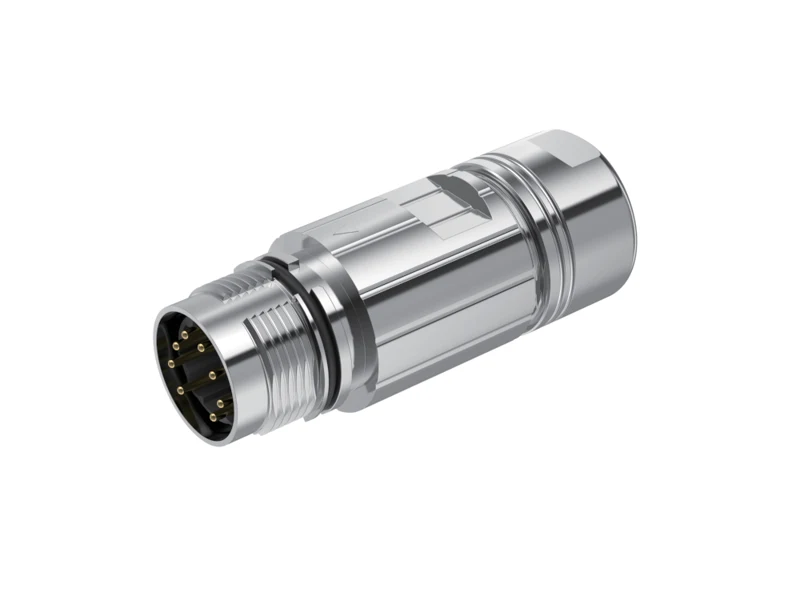

M17 Conexión de cable
- Contactos macho
- Terminación para crimpado
- Conexión roscada
M17 Conexión de cable
- Contactos macho
- Terminación para crimpado
- Conexión roscada

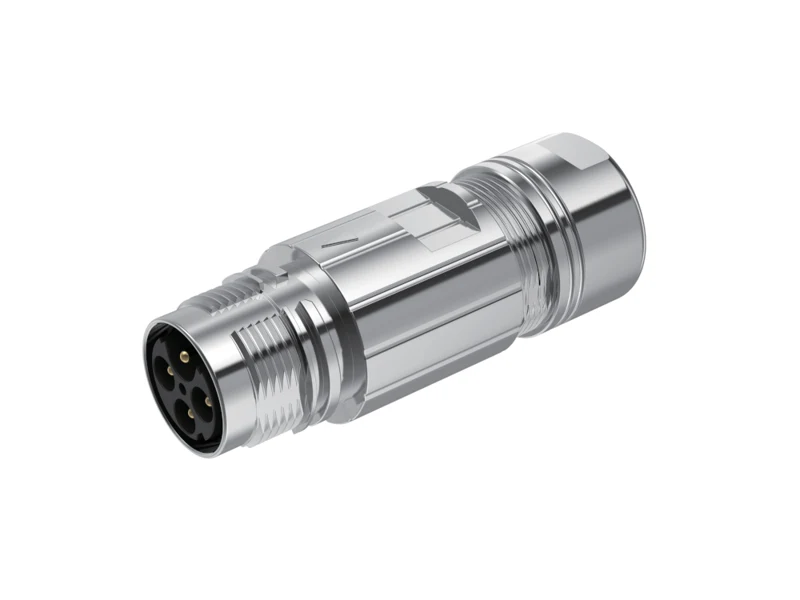

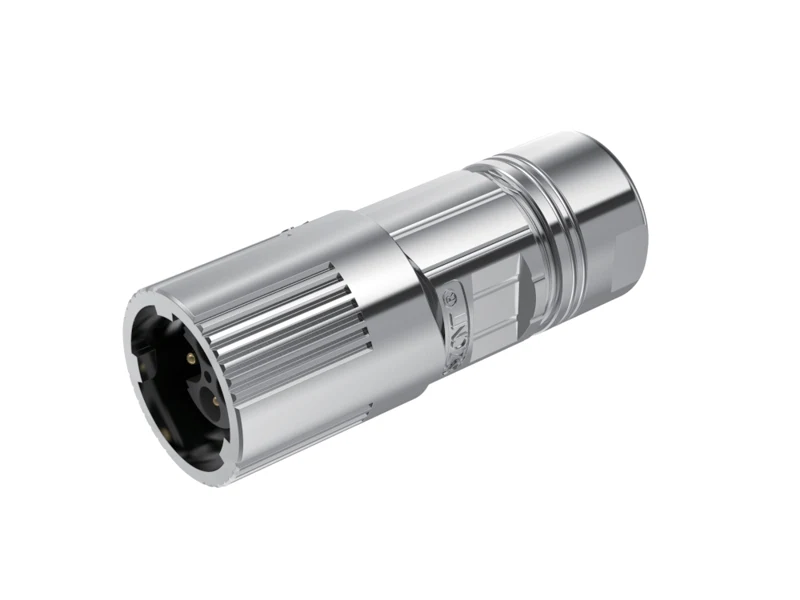

M17 Conexión de cable
- Contactos macho
- Terminación para crimpado
- Twist-Lock
M17 Conexión de cable
- Contactos macho
- Terminación para crimpado
- Twist-Lock
M17 Conexión de cable
- Contactos macho
- Terminación para crimpado
- Twist-Lock
Conectores de panel
6 vistas

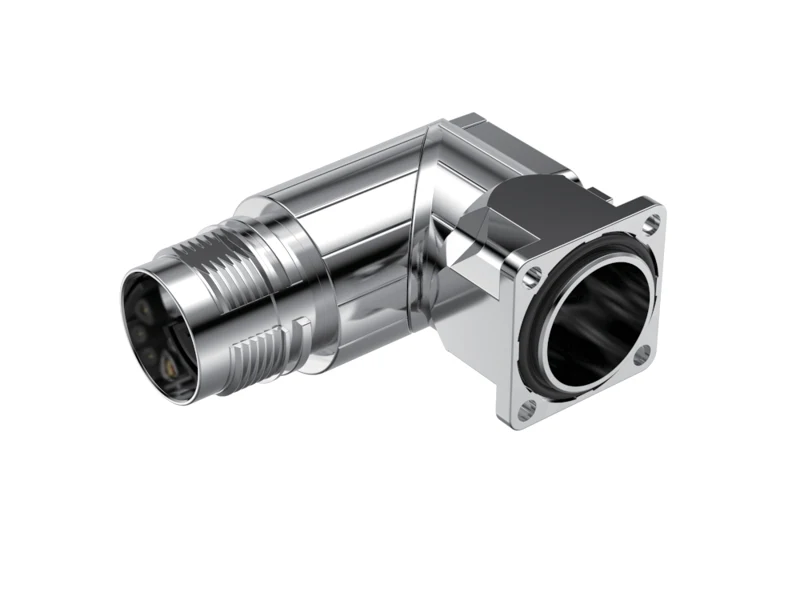

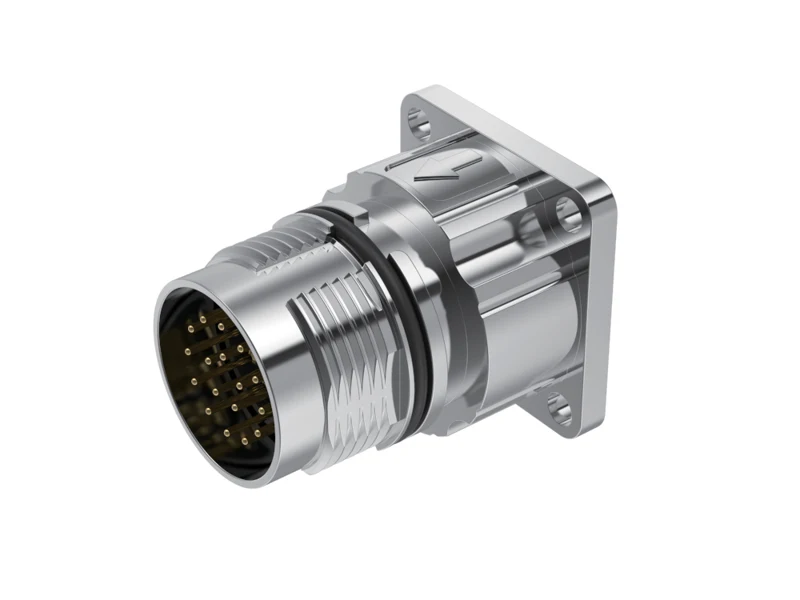

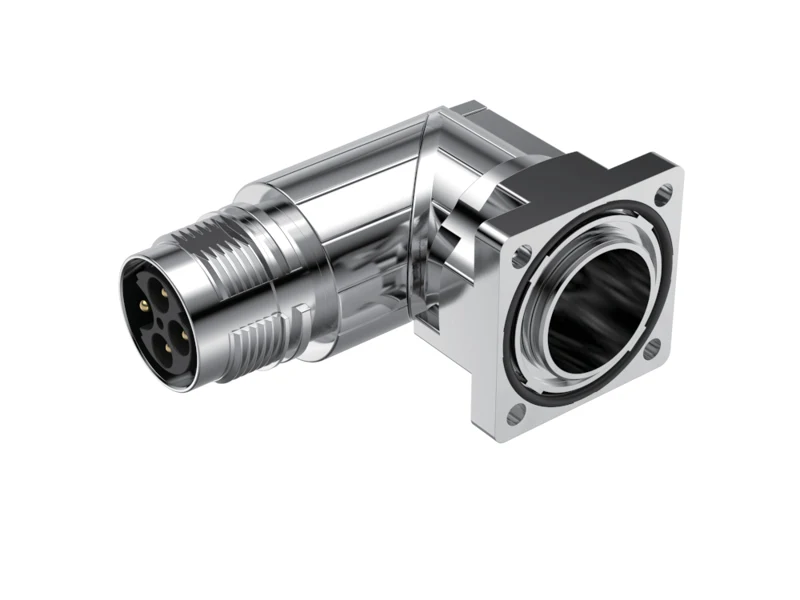

M17 Conexión de panel
- Contactos hembra
- Terminación para crimpado
- Twist-Lock
- Acodado

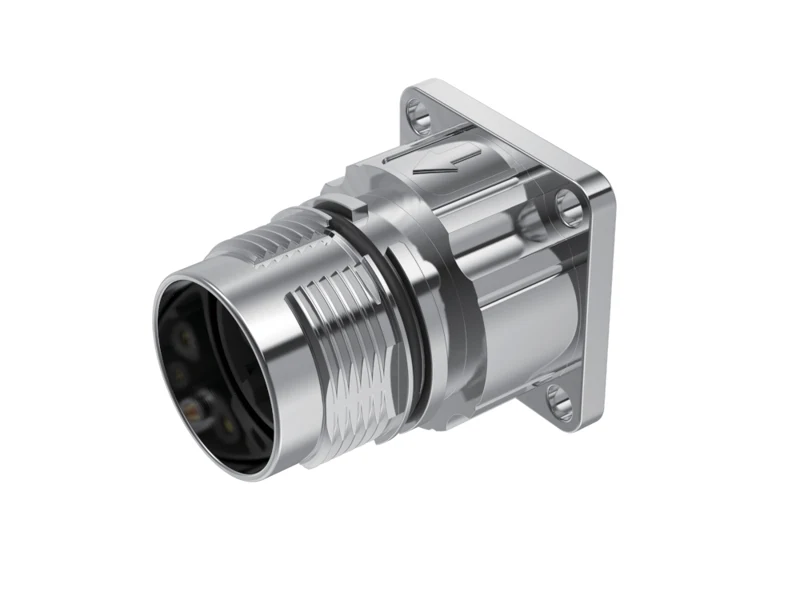

M17 Conexión de panel
- Contactos hembra
- Terminación para crimpado
- Conexión roscada
M17 Conexión de panel
- Contactos hembra
- Terminación para crimpado
- Twist-Lock
M17 Conexión de panel
- Contactos hembra
- Terminación para crimpado
- Twist-Lock

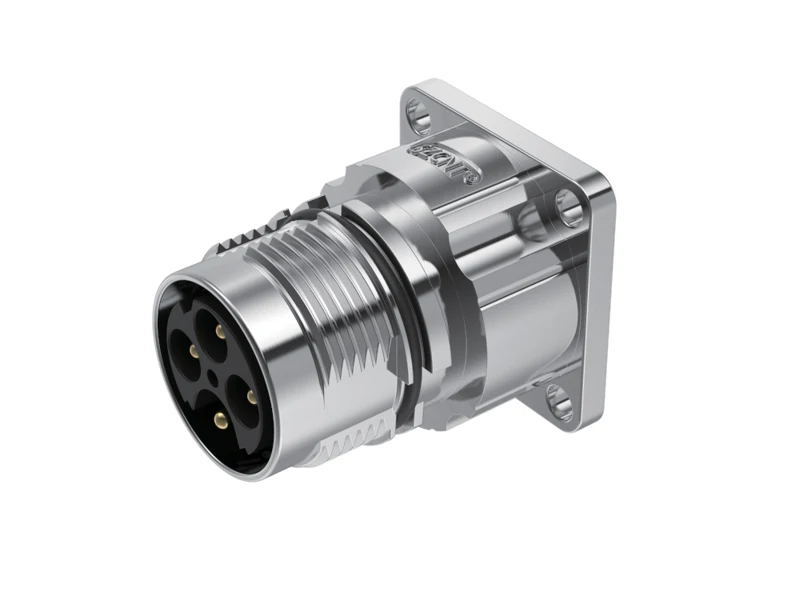

M17 Conexión de panel
- Contactos macho
- Terminación para crimpado
- Conexión roscada
M17 Conexión de panel
- Contactos macho
- Terminación para crimpado
- Twist-Lock
Configuraciones de producto
Seleccionar contactos y cierre por separado
Se documentan 2, 4, 7, 8, 9, 12, 17 y 36 contactos. Las dos tablas eléctricas permanecen separadas. No se atribuyen a 12 y 36 contactos valores de otras configuraciones.
Datos eléctricos – grupo 1
Grupo de referencia de 2, 8 y 17 contactos
Página 68 del catálogo. Corriente nominal a 40 °C. Valores de referencia de este grupo, no de todas las versiones M17.
| Contactos | Tensión nominal | Corriente nominal a 40 °C | Tensión de impulso | Resistencia de contacto |
|---|---|---|---|---|
| 2 | 110 V | 30 A | 2500 V | ≤3 mΩ |
| 8 | 110 V | 30 A | 2500 V | ≤3 mΩ |
| 17 | 63 V | 3,6 A | 1500 V | ≤3 mΩ |
Datos eléctricos – grupo 2
Grupo de referencia de 4, 7 y 9 contactos
Página 71. Se conservan los valores combinados de 9 contactos sin repartirlos entre contactos individuales. Esta tabla no especifica una condición de corriente a 40 °C.
| Contactos | Tensión nominal | Corriente nominal | Tensión de impulso | Resistencia de contacto |
|---|---|---|---|---|
| 4 | 630 V | 20 A | 6000 V | ≤4 mΩ |
| 7 | 630 V | 14 A | 6000 V | ≤6 mΩ |
| 9 | 630 / 63 V | 14 / 3,6 A | 6000 / 1500 V | ≤6 mΩ / 9 mΩ (dato de catálogo) |
Datos técnicos de referencia
Referencias por grupo de catálogo
IP67, temperatura y vida mecánica son referencias del grupo. Confirme condiciones, acoplamiento y montaje para el modelo elegido.
| Característica | Grupo de la página 68 | Grupo de la página 71 |
|---|---|---|
| Grado de protección | IP67 | IP67 |
| Temperatura | ca. −40 °C a +85 °C | ca. −40 °C a +85 °C |
| Vida mecánica | >500 ciclos de conexión | >500 ciclos de conexión |
| Material de contactos / Recubrimiento | CuZn / Au | Cu / Au |
| Terminaciones | Soldadura y crimpado | Terminación para crimpado |
Conductores y cable
Datos confirmados del conductor para el grupo 4 / 7 / 9
Referencias de la página 71, no límites universales de cable M17. El grupo de la página 68 documenta 1,0 mm² / AWG18 para 8 contactos. Se excluyen las indicaciones contradictorias de conductor.
| Contactos | Datos del conductor | Diámetro del cable |
|---|---|---|
| 4 | 14–16 AWG | 3–11,5 mm |
| 7 | 18–22 AWG | 3–11,5 mm |
| 9 | 18–26 AWG | 3–11,5 mm |
Formatos & Terminaciones
Cierre roscado o Twist-Lock
T, Y, Z, ZY y WZ son familias o códigos estructurales, no codificaciones. Se documentan conexiones de cable, bridas fijas y bridas a 90°. Seleccione cierre roscado o Twist-Lock según la interfaz. M17×1.0 y M17×0.75 corresponden a formatos distintos.
GUÍA DE SELECCIÓN
M17: seleccionar conectores
- Número de contactos e interfaz existente
- Contactos macho o hembra
- Montaje de cable o panel
- Formato y cierre requeridos
- Terminación y cable
- Apantallamiento y montaje
- Fotografía o plano y cantidad
La configuración solo incluye opciones documentadas para el modelo elegido. Puede dejar por definir los datos que todavía desconozca.
DESCARGAS
Catálogo general de la serie M
El catálogo general EN / ZH incluye las versiones M17, datos de referencia y planos por modelo.
Abrir catálogoPDF · EN / ZH · acceso sin registro
PREGUNTAS DE SELECCIÓN
Preguntas sobre conectores M17
¿Qué tipos de cierre están documentados?
Hay versiones roscadas y Twist-Lock. Seleccione según el producto y el conector complementario concretos.
¿Por qué hay dos tablas eléctricas?
Los grupos 2/8/17 y 4/7/9 tienen datos de referencia distintos. No deben combinarse en un valor nominal general para M17.
¿Hay productos de 12 y 36 contactos?
Sí. Las entradas correspondientes están documentadas; sus valores eléctricos requieren confirmación específica.
¿Qué datos se necesitan?
Indique contactos macho o hembra, cierre, montaje de cable o panel, terminación, cable, espacio, cantidad y plano o fotografía.
SOLICITUD DE PRESUPUESTO
M17: consultar conexión
Indique contactos, conector complementario, terminación y cantidad. Los datos del cable y un plano o fotografía ayudan a precisar la selección.
M17 consultar Ver todos los conectores de la serie M →Guías y familias relacionadas
Compare familias en las guías de selección. Los datos y las configuraciones de esta página corresponden a la serie del producto.
