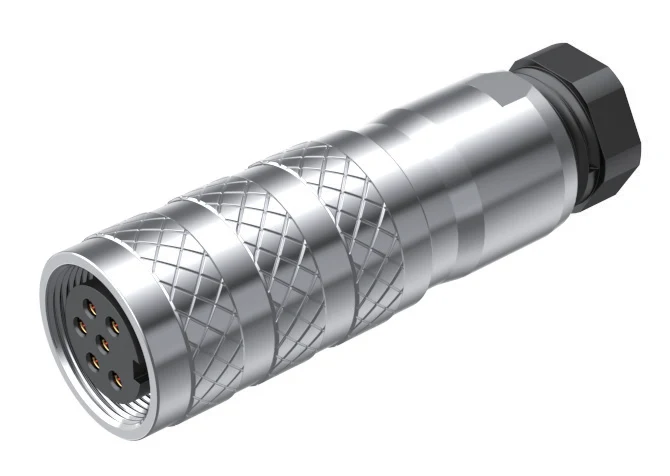

M16 Conexión de cable
- Contactos hembra
- Apantallado
- Terminación para soldadura
- Configuración de montaje en campo
M16 / EJEMPLO DE PRODUCTO
GLOBIX / M16
Conectores M16 de señal y equipo
Conectores circulares M16 con versiones metálicas, de brida y de placa. Seleccione contactos y montaje según la interfaz complementaria.
Imagen representativa. La configuración y el conector complementario se confirman para su proyecto.
RESUMEN DEL PRODUCTO
M16: seleccionar la conexión
Configuraciones de contactos documentadas: 3 / 4 / 5 / 6 / 7 / 8 / 12 / 14 / 19. Confirme conjuntamente contactos, terminación y montaje. No todas las combinaciones están disponibles en cada formato.
Ver todos los conectores de la serie M →IMÁGENES DEL PRODUCTO
Conexiones de cable y equipo
Imágenes de las estructuras documentadas. Su número no representa la cantidad de SKU. No se atribuyen modelos ni orientaciones sin una referencia confirmada.
Conectores de cable
14 vistas

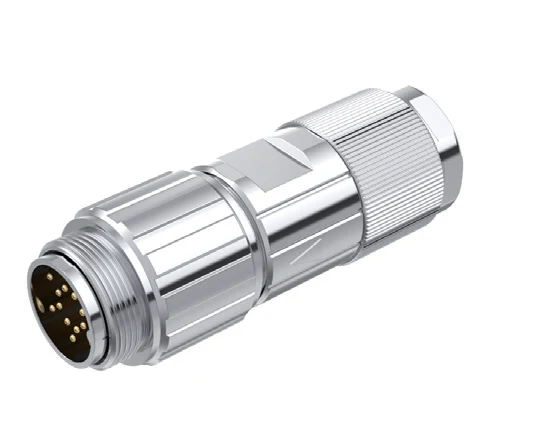

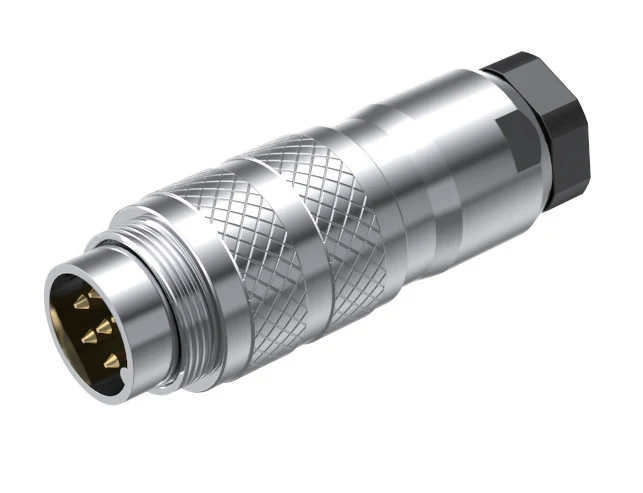

M16 Conexión de cable
- Contactos macho
- Apantallado
- Terminación para soldadura
- Configuración de montaje en campo

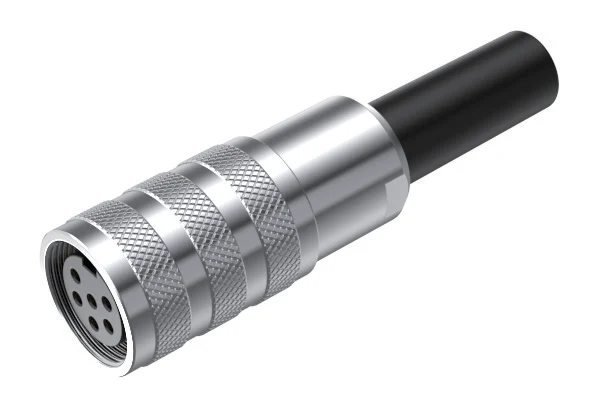

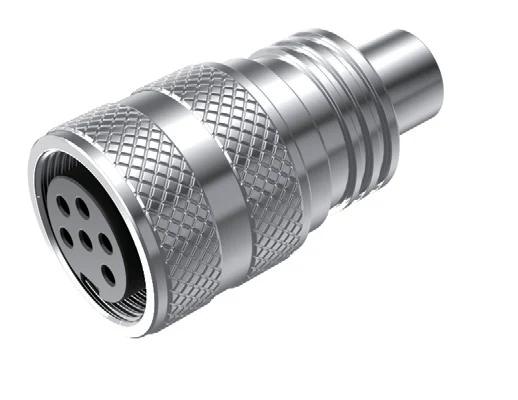

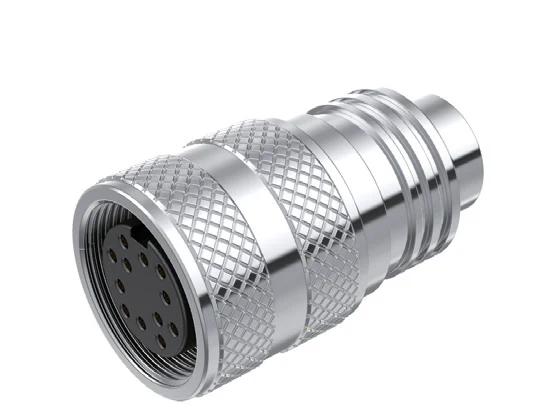

M16 Conexión de cable
- Contactos hembra
- Apantallado
- Terminación para soldadura

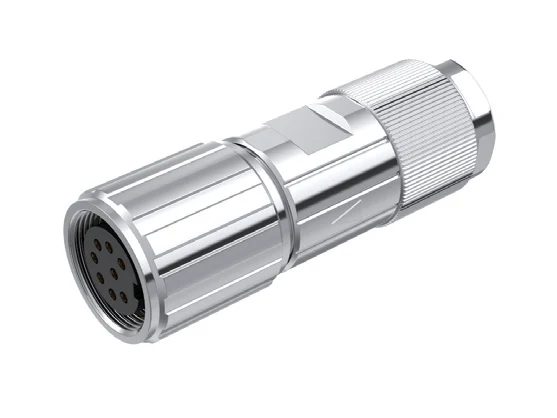

M16 Conexión de cable
- Contactos hembra
- Apantallado
- Terminación para soldadura

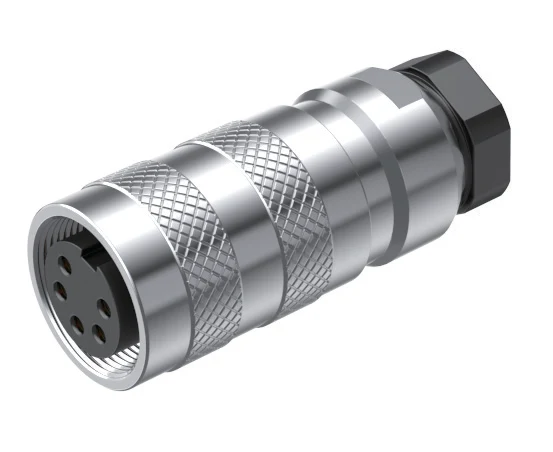

M16 Conexión de cable
- Contactos hembra
- Apantallado
- Terminación para soldadura
M16 Conexión de cable
- Contactos hembra
- Apantallado
- Terminación para soldadura
M16 Conexión de cable
- Contactos hembra
- Apantallado
- Terminación para soldadura

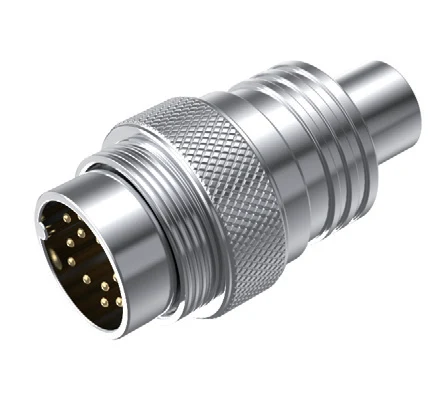

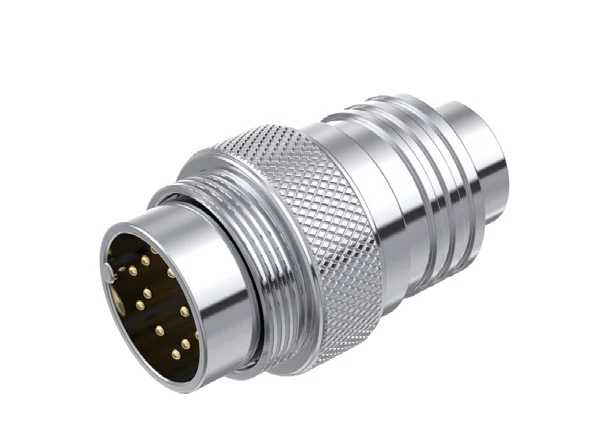

M16 Conexión de cable
- Contactos macho
- Apantallado
- Terminación para soldadura
M16 Conexión de cable
- Contactos macho
- Apantallado
- Terminación para soldadura
M16 Conexión de cable
- Contactos macho
- Apantallado
- Terminación para soldadura

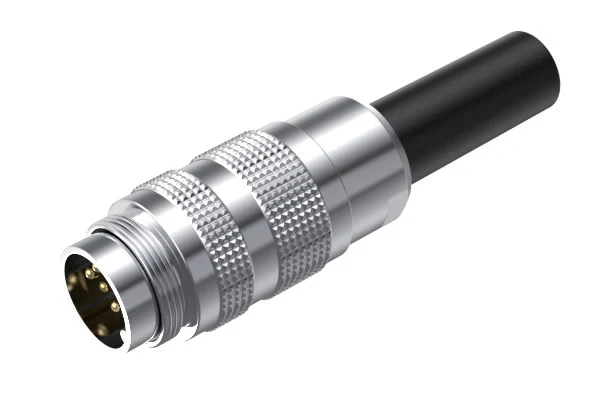

M16 Conexión de cable
- Contactos macho
- Apantallado

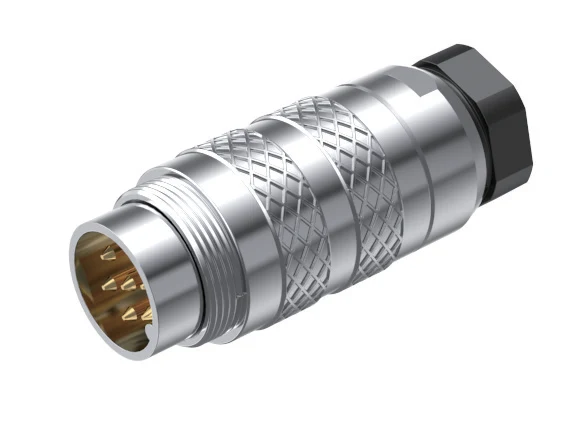

M16 Conexión de cable
- Contactos macho

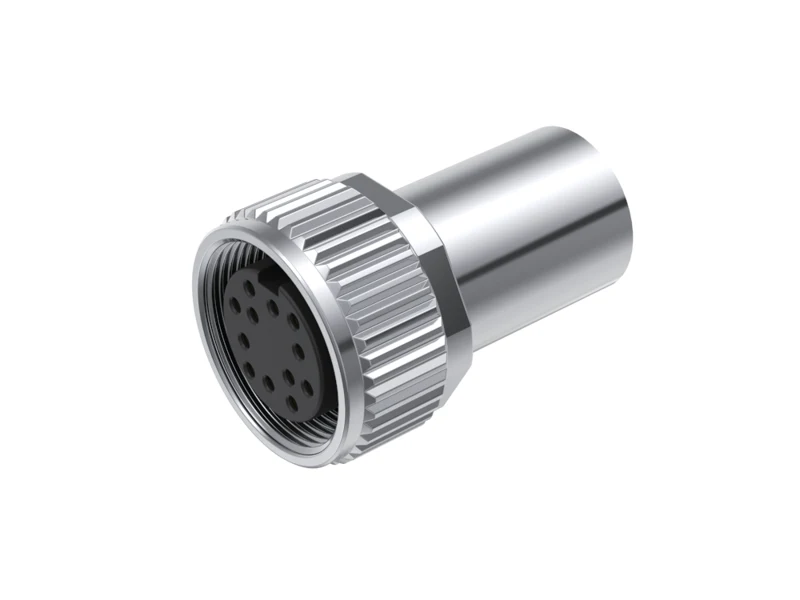

M16 Conexión de cable
- Contactos hembra
- Apantallado
- Terminación para soldadura

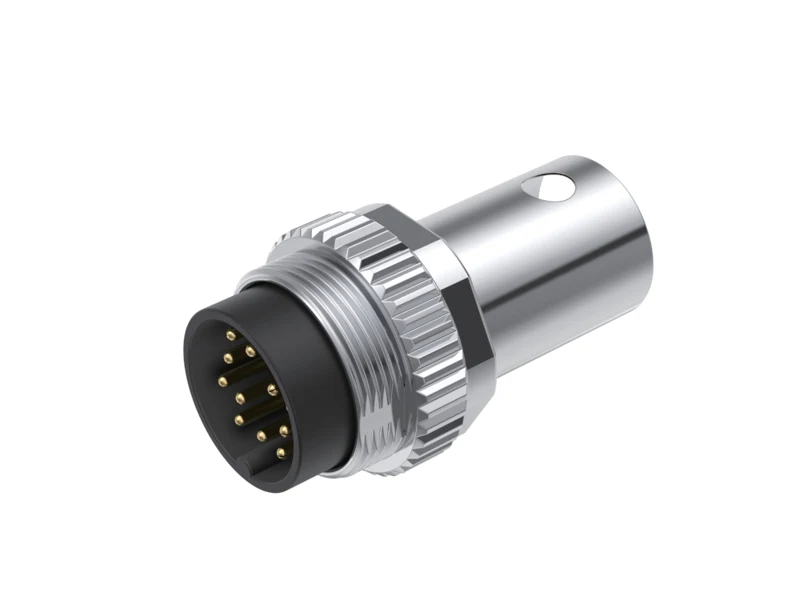

M16 Conexión de cable
- Contactos macho
- Apantallado
- Terminación para soldadura
Conectores de panel
8 vistas

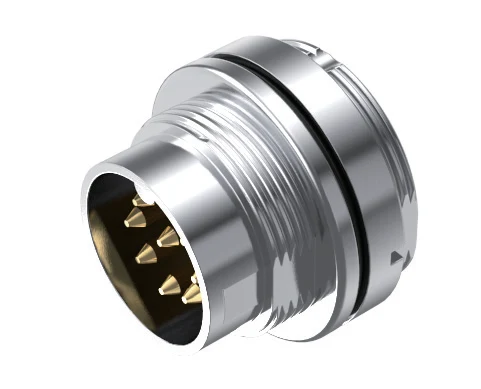

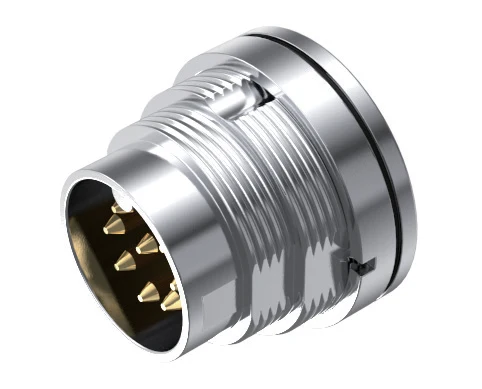

M16 Conexión de panel
- Contactos macho
- Sin apantallamiento
- Terminación para soldadura
- Montaje frontal

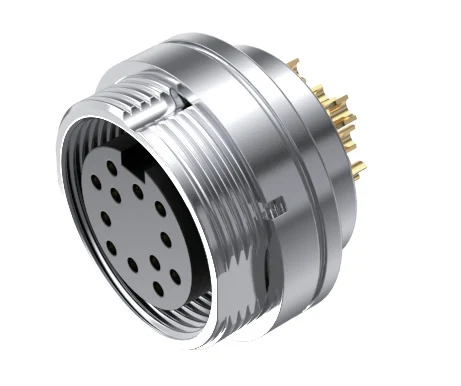

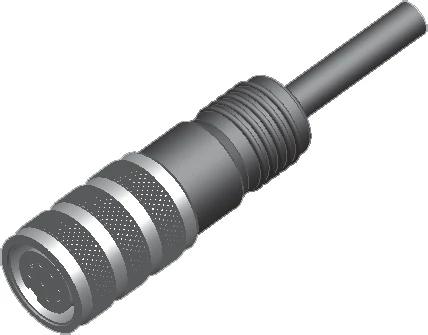

M16 Conexión de panel
- Contactos hembra
- Sin apantallamiento
- Terminación para soldadura
- Montaje frontal

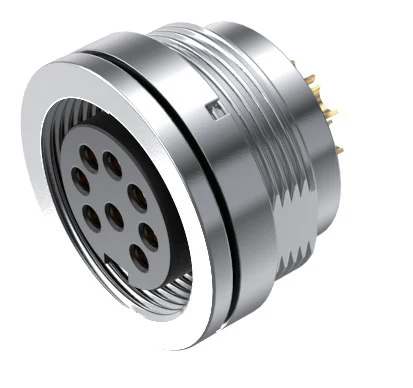

M16 Conexión de panel
- Contactos hembra
- Montaje posterior
M16 Conexión de panel
- Contactos macho
- Sin apantallamiento
- Terminación para soldadura
- Montaje posterior

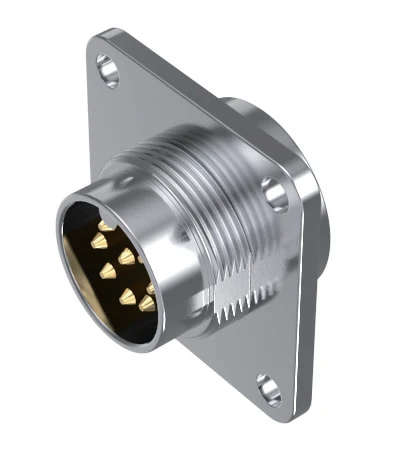

M16 Conexión de panel
- Contactos macho
- Sin apantallamiento
- Terminación para soldadura

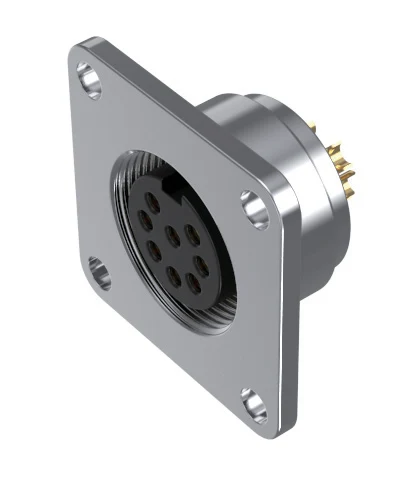

M16 Conexión de panel
- Contactos hembra
- Sin apantallamiento
- Terminación para soldadura
M16 Conexión de panel
- Contactos hembra
- Sin apantallamiento
- Terminación para soldadura
M16 Conexión de panel
- Contactos hembra
- Sin apantallamiento
- Terminación para soldadura
Versiones PCB
4 vistas

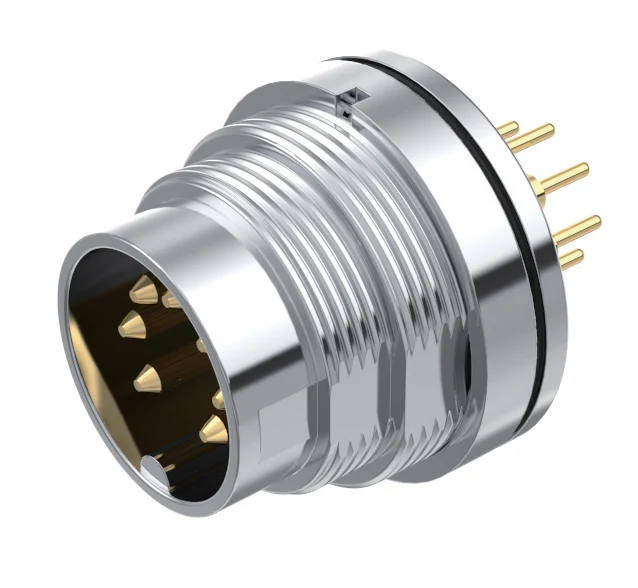

M16 Conexión PCB
- Contactos macho
- Apantallado
- Montaje frontal

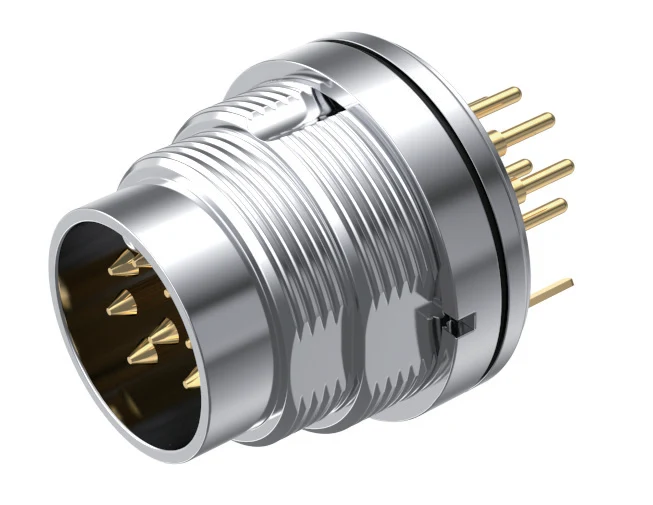

M16 Conexión PCB
- Contactos macho
- Apantallado
- Montaje frontal

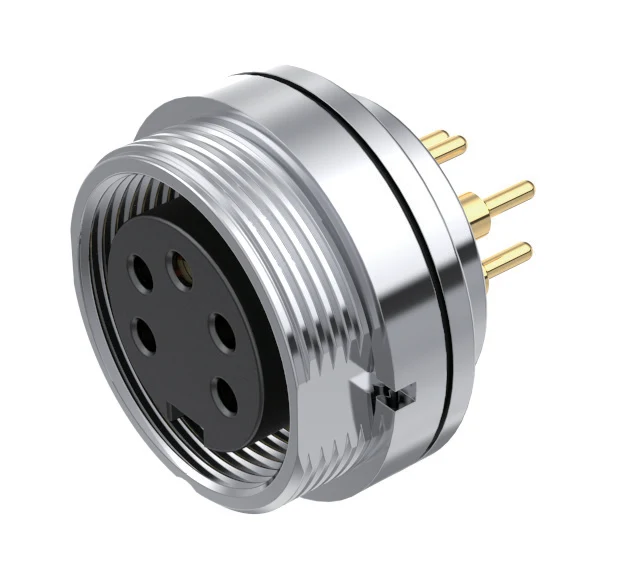

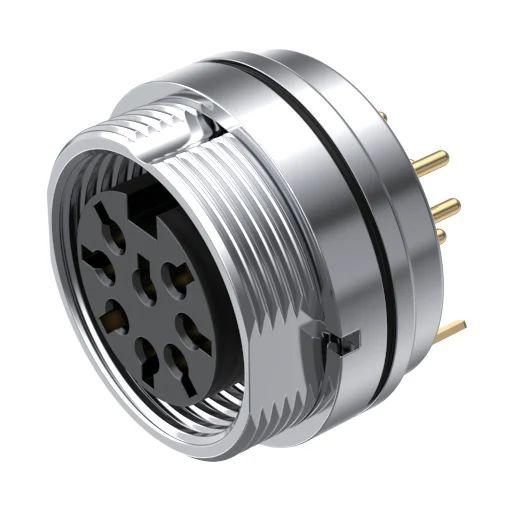

M16 Conexión PCB
- Contactos hembra
- Apantallado
- Montaje frontal
M16 Conexión PCB
- Contactos hembra
- Apantallado
- Montaje frontal
Configuraciones de contactos
Seleccionar contactos y formato
Se documentan 3, 4, 5, 6, 7, 8, 12, 14 y 19 contactos. Su disponibilidad depende del montaje. No se asigna una codificación general.
Datos eléctricos
Datos eléctricos por número de contactos
Referencia: página impresa 58. Confirme los valores para la configuración elegida. La tabla no incorpora combinaciones sin asignación de tensión de impulso y resistencia de contacto.
| Contactos | Tensión nominal | Corriente nominal |
|---|---|---|
| 3 | 250 V | 10 A |
| 4 | 250 V | 6 A |
| 5 | 250 V | 6 A |
| 6 | 250 V | 5 A |
| 7 | 60 V | 5 A |
| 8 | 60 V | 5 A |
| 12 | 60 V | 3 A |
| 14 | 30 V | 3 A |
| 19 | 30 V | 3 A |
Datos técnicos de referencia
Referencias de serie M16
Referencias de la página 58. Protección, temperatura y vida mecánica deben confirmarse para el modelo, acoplamiento y montaje concretos.
| Característica | Referencia de serie |
|---|---|
| Grado de protección | IP67 |
| Temperatura de funcionamiento | −40 °C a +85 °C |
| Vida mecánica | >500 ciclos de conexión |
| Sección máxima del conductor | 0,75 mm² / 20 AWG |
| Carcasa | CuZn, niquelado |
| Aislante | PA |
| Contactos | CuZn, dorado |
Formatos & Terminaciones
Cable, receptáculo de equipo o PCB
T, LT, ZH y Z identifican familias constructivas, no codificaciones. ZH incluye conectores totalmente metálicos para soldadura; Z incluye panel, brida, brida cuadrada y PCB. Ensamblable no implica montaje en campo confirmado.
| Familia / estructura | Configuración documentada | Salida de cable según modelo |
|---|---|---|
| T, página 59 | Conexiones de cable apantalladas | 5–7 mm |
| LT, página 60 | Conexiones de cable apantalladas | 6–8 mm |
| LT…A, página 62 | Versiones de cable correspondientes | 8–10 mm |
| ZH, página 63 | Metálico, de montaje en campo, terminación para soldadura | 10–12 mm |
| Z, páginas 64–66 | Montaje en panel, brida cuadrada, PCB | Según la entrada concreta |
| Cable con abrazadera, página 66 | Apantallado; Terminación de tornillo / screw crimp según el catálogo | 6–8 mm |
Rosca y montaje
Consulte el plano de la configuración
M16×0.75 se indica para los formatos documentados correspondientes. No describe todas las roscas de fijación. Seleccione salida de cable, abertura de panel y dimensiones mediante el plano concreto.
GUÍA DE SELECCIÓN
M16: seleccionar conectores
- Número de contactos e interfaz existente
- Contactos macho o hembra
- Cable, panel o montaje PCB documentado
- Formato y cierre requeridos
- Terminación y cable
- Apantallamiento y montaje
- Fotografía o plano y cantidad
La configuración solo incluye opciones documentadas para el modelo elegido. Puede dejar por definir los datos que todavía desconozca.
DESCARGAS
Catálogo general de la serie M
El catálogo general EN / ZH incluye las versiones M16, datos de referencia y planos por modelo.
Abrir catálogoPDF · EN / ZH · acceso sin registro
PREGUNTAS DE SELECCIÓN
Preguntas sobre conectores M16
¿Qué cantidades de contactos hay?
Se documentan 3, 4, 5, 6, 7, 8, 12, 14 y 19 contactos. La disponibilidad depende del formato.
¿Hay versiones M16 para PCB?
Sí. El catálogo y las imágenes incluyen versiones frontales de panel con terminación para placa.
¿Todas las versiones M16 están apantalladas?
No. Se documentan estructuras apantalladas y sin apantallar. Confirme el requisito de apantallamiento para cada versión.
¿Qué datos ayudan a preparar una consulta?
Indique contactos macho o hembra, montaje, terminación, apantallamiento, cable, cantidad y un plano o fotografía del conector complementario.
SOLICITUD DE PRESUPUESTO
M16: consultar conexión
Indique contactos, conector complementario, terminación y cantidad. Los datos del cable y un plano o fotografía ayudan a precisar la selección.
